踢板 (S75)

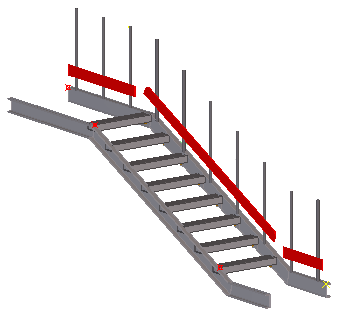

踢板 (S75) 在支柱底部创建一个或多个踢板。
已创建的组件
-
踢板
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
踢板连接到支柱。 |
准备工作
创建纵梁、梁或板，然后使用支柱 (S76) 组件创建支柱。
选择顺序
-
选择主零件（纵梁/梁/板）。
-
选择首支柱。
-
如果图片选项卡中的支柱选择设置为默认或使用全部，且已使用支柱 (S76) 创建支柱，则单击鼠标中键以创建组件。
如果支柱是单独建模的，或者支柱选择设置为使用被选中的，则选择第二个支柱，然后选择第三个，依此类推，然后单击鼠标中键。
请注意，如果您修改该组件，则将会删除所有连接的组件。例如，修改支柱会删除连接的踢板和扶手。

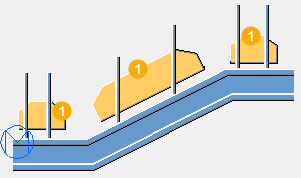

部件检索表
| 描述 | |
|---|---|
|
1 |
踢板 |
图片选项卡
使用图片选项卡可定义踢板的尺寸、切角和边。
零件选择
| 选项 | 描述 | 默认值 |
|---|---|---|
|
楼梯零件选择 |
定义如何考虑纵梁或横梁：
|
使用全部 |
|
支柱选择 |
|
使用全部 |
倾斜纵梁上的踢板
|
|
默认值 在倾斜的纵梁上创建踢板。 自动默认值可更改此选项。 |
|
|
不在倾斜的纵梁上创建踢板。 |
|
|
在倾斜的纵梁上创建踢板。 |

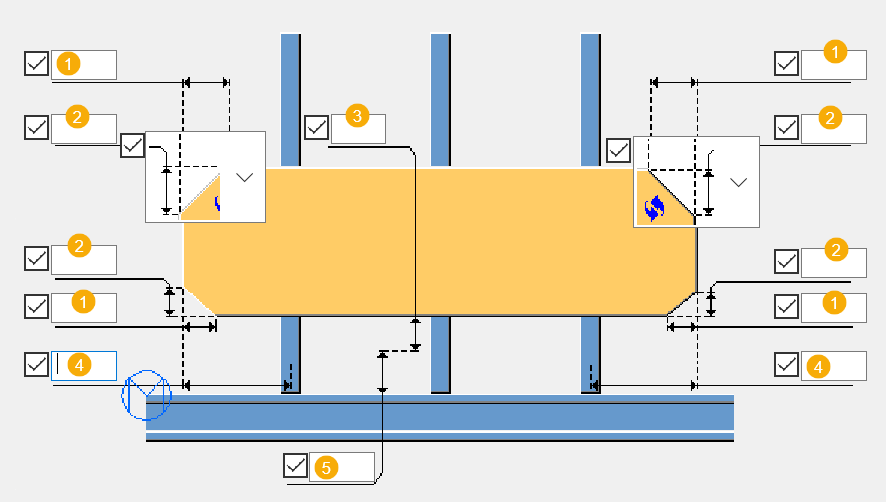

尺寸
| 描述 | 默认值 | |
|---|---|---|
|
1 |
板角的水平切角。 |
0 mm |
|
2 |
直线切角的垂直切角和圆切角的切角半径。 如果踢板拆分为多个部件，则只会对第一个和最后一个部件进行切角。 |
0 mm |
|
3 |
踢板高度以楼板高度为基准。 |
200 mm |
|
4 |
左侧或右侧的踢板外伸。 |
150 mm |
|
5 |
楼板高度 |
0 mm |
| 描述 | 默认值 | |
|---|---|---|
|
1 |

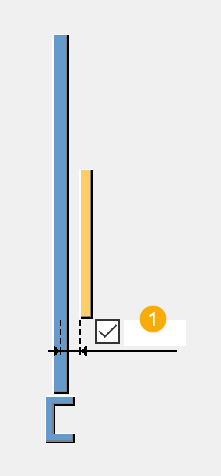

踢板与支柱之间的间隙。 板的偏移方向取决于在支柱的哪一侧创建板。 |
0 mm |
| 描述 | 默认值 | |
|---|---|---|
|
1 |

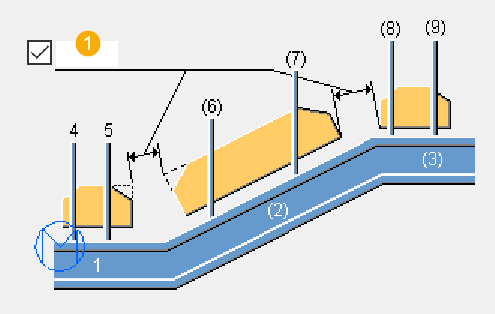

两个连续踢板之间的间隙。 尺寸被认为垂直于两个板之间的平分线，并且是根据两点之间的最近角计算得出的。 |
10 mm |
折角类型
踢板顶部垂直角的切角类型。如果板拆分为多个部件，则只会对第一个和最后一个部件进行切角。
| 选项 | 选项 | 描述 |
|---|---|---|
|
|
|
默认值 线折角 自动默认值可更改此选项。 |
|
|
|
线折角 |
|
|
|
圆切角 |
踢板侧
| 选项 | 描述 |
|---|---|
|
|
默认值 在支柱的左侧创建踢板。 自动默认值可更改此选项。 |
|
|
在支柱的左侧创建踢板。 |
|
|
在支柱的右侧创建踢板。 |
|
|
踢板集中在支柱线上，并在支柱之间拆分为多个部件。 |
旋转
选择合适的踢板旋转选项。
| 选项 |
|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
参数选项卡
使用参数选项卡可定义零件属性以及踢板切割和节点类型。
零件
| 选项 | 描述 | 默认值 |
|---|---|---|
|
踢板 |
从截面目录中选择一个截面。 如果未选择型材，则踢板将创建为多边形板。 |
|
|
型材最大长度 |
踢板的最大长度。 |
5000 mm |
|
作为压型板的踢脚板 |
定义踢脚板的创建方式。
|
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
|
|
抛光 |
描述如何处理零件表面。 |
踢板切割类型
| 选项 | 描述 |
|---|---|
|
|
默认值 无切割 自动默认值可更改此选项。 |
|
|
无切割 |
|
|
以最大长度切割 如果踢板的总长度超过型材最大长度中定义的长度，则踢板将拆分为多个部件。 |
|
|
在每根支柱处切割 踢板被支柱中心线定义的切割面拆分为多个部件。 |

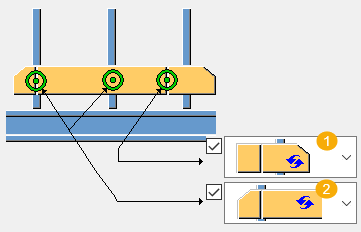

节点类型
| 描述 | |
|---|---|
|
1 |
一个或两个踢板部件和一个支柱（主零件）之间的节点类型。 |
|
2 |
两个连续踢板部件之间的节点类型。 |
| 选项 | 描述 |
|---|---|
|
|
默认值 没有连接 自动默认值可更改此选项。 |
|
|
没有连接 |
|
|
焊接 |
|
|
节点 当您将节点类型设置为节点时，将按照节点名和属性文件中的定义使用标准的 Tekla Structures 节点。 |
| 选项 | 描述 |
|---|---|
|
|
默认值 没有连接 自动默认值可更改此选项。 |
|
|
没有连接 |
|
|
焊接 |
|
|
节点 当您将节点类型设置为节点时，将按照节点名和属性文件中的定义使用标准的 Tekla Structures 节点。 |

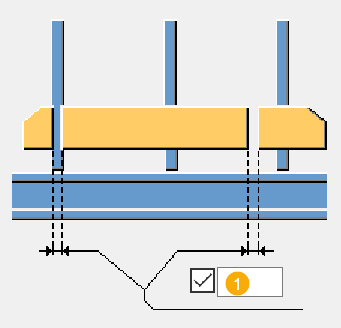

板间隙
| 描述 | |
|---|---|
|
1 |
节点踢板的两个连续部件之间的间隙。 |
焊缝
请单击下面的链接了解更多信息：
