纵梁切割 (1023)

纵梁剪切 (1023) 在梁上选取的点进行切割并创建角钢截面。

已创建的组件


情形	描述
	在梁上选取的点处创建角钢截面


	描述
1	角钢截面
2	鼻板

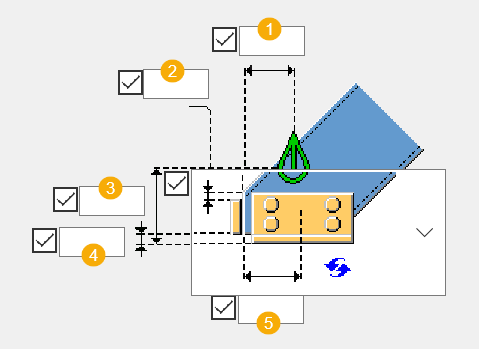

使用图形选项卡控制细部的几何形状。


	描述
1	选取点和垂直切割边缘之间的水平距离。默认情况下，距离为零。
2	鼻板顶部位置与切割梁边缘的垂直距离。默认情况下，距离为零。
3	垂直切割高度。
4	角楔底部位置与梁边缘之间的垂直距离。默认情况下，距离为零。
5	梁边缘到角钢截面中心线的水平距离。默认情况下，距离为零。

使用零件选项卡可以定义零件属性。


选项	描述	默认值
鼻板	鼻板的厚度、宽度和高度。如果定义了厚度，将创建前端板，否则不会创建前端板。	默认情况下，鼻板尺寸等于垂直切割尺寸。
角钢截面	从型材目录中选择一个型材。	角钢夹板的长度由螺栓组和螺栓边距定义。默认情况下，截面是 `L10010010`。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

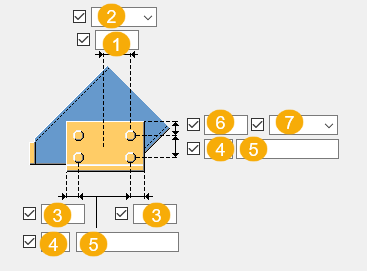

使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。


	描述
1	水平螺栓组位置的尺寸。
2	选择水平螺栓组位置的尺寸测量方式。左侧：从次零件的左边缘到最左边的螺栓。中间：从次零件的中心线到螺栓的中心线。右侧：从次零件的右边缘到最右边的螺栓。
3	螺栓边距。边距指螺栓中心到零件边缘的距离。
4	螺栓的数量。
5	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。
6	垂直螺栓组位置的尺寸。
7	选择垂直螺栓组位置的尺寸测量方式。顶部：从次零件的上边缘到最上方的螺栓。中间：从螺栓的中心线到次零件的中心线。下面：从次零件的下边缘到最下方的螺栓。


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`
工地/工厂	应安装螺栓的位置。	`工地`

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔。无孔将不创建孔。内螺纹创建内螺纹孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。

选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。

如果您只想创建一个孔，请清除所有复选框。

要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。

定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。

请单击下面的链接了解更多信息：

请单击下面的链接了解更多信息：

请单击下面的链接了解更多信息：

	描述
1	选取点和垂直切割边缘之间的水平距离。默认情况下，距离为零。
2	鼻板顶部位置与切割梁边缘的垂直距离。默认情况下，距离为零。
3	垂直切割高度。
4	角楔底部位置与梁边缘之间的垂直距离。默认情况下，距离为零。
5	梁边缘到角钢截面中心线的水平距离。默认情况下，距离为零。
