L 形截面纵梁支柱 (68)

L 形截面纵梁支柱 (68) 在楼梯纵梁和扶手支柱之间建立节点。节点包括角钢夹板,进行焊接或螺栓连接。您可以定义哪些零件需要焊接或用螺栓固定。

已创建的组件

  • 角钢

  • 螺栓

  • 焊缝

适用于

情形 描述

纵梁通过角钢夹板连接到支柱。

选择顺序

  1. 选择主零件(纵梁)。

  2. 选择次零件(支柱)。

    选择次零件后自动创建该节点。

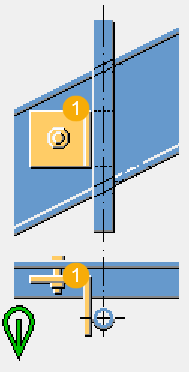

部件检索表

描述

1

角钢

图片选项卡

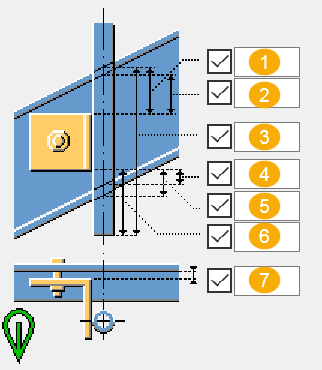

使用图片选项卡可以定义节点尺寸。

尺寸

描述

1

从支柱中心线与纵梁上缘的交点到夹角钢上缘的距离。

2

角钢夹板顶部边缘到扶手支柱切割端的距离。

3

从支柱底边到支柱中心线与纵梁顶边交点的距离。

4

角钢夹板底部边缘到扶手支柱切割端的距离。

5

角钢夹板底部边缘到支柱中心线与纵梁底部边缘交点的距离。

6

支柱底部边缘到角钢夹板底部边缘的距离。

7

沿纵梁从支柱中心线到角钢夹板边缘的距离。

零件选项卡

使用零件选项卡可以定义零件属性。

零件

选项

描述

型材/截面/型号

夹角的厚度、宽度和长度。

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

等级

零件等级编号。

“参数”选项卡

使用参数选项卡定义支柱位置、角钢夹板肢方向、连接类型、角钢夹板方向、支柱切割、倾斜情况下的角钢夹板方向以及切角尺寸和类型。

支柱位置

选项

描述

默认值

在角钢夹板的左侧创建支柱。

自动默认值可更改此选项。

在剪切板的左侧创建支柱。

在角钢夹板外伸肢的中心线上创建支柱。

在角钢夹板的右侧创建支柱。

角钢肢方向

选项

描述

默认值

角钢夹板固定在纵梁上,肢固定在支柱的右侧。

自动默认值可更改此选项。

角钢夹板固定在纵梁上,肢固定在支柱的右侧。

角钢夹板固定在纵梁上,肢固定在支柱的左侧。

连接类型

选项

描述

默认值

支柱焊接到角钢夹板上,角钢夹板通过螺栓固定在纵梁上。

自动默认值可更改此选项。

支柱通过螺栓固定在角钢夹板上,角钢夹板通过螺栓固定在纵梁上。

支柱焊接到角钢夹板上,角钢夹板通过螺栓固定在纵梁上。

支柱通过螺栓固定在角钢夹板上,角钢夹板焊接在纵梁上。

支柱焊接在角钢夹板上,角钢夹板焊接在纵梁上。

角钢方向

选项

描述

默认值

角钢夹板的长肢垂直。

自动默认值可更改此选项。

角钢夹板的长肢垂直。

角钢夹板的长肢水平。

支柱切割

选项

描述

默认值

根据图形选项卡上定义的值切割支柱。

自动默认值可更改此选项。

根据图形选项卡上定义的值切割支柱。

支柱未被切断。

倾斜情况下的夹角方向

选项

描述

默认值

角钢夹板垂直于支柱。

自动默认值可更改此选项。

角钢夹板垂直于支柱。

角钢夹板朝向纵梁。

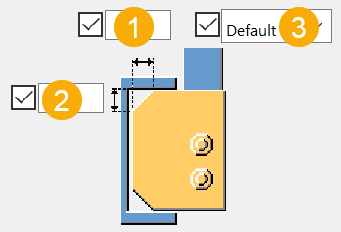

倒角尺寸和类型

描述

1

水平折角尺寸

2

垂直折角尺寸

3

选择角钢夹板切角类型:

  • 默认值

  • 用于无倒角。

  • 线用于线切角。

  • 弧 1 用于凸弧切角。

  • 弧 2 用于凹弧切角。

“螺栓”选项卡

使用螺栓选项卡可控制螺栓组尺寸和螺栓属性。

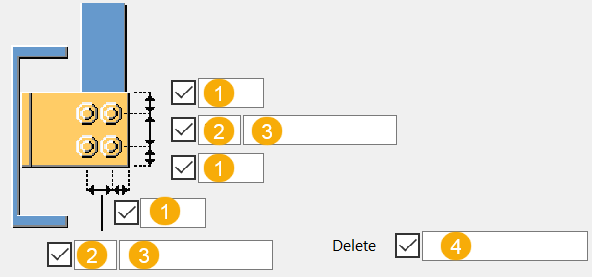

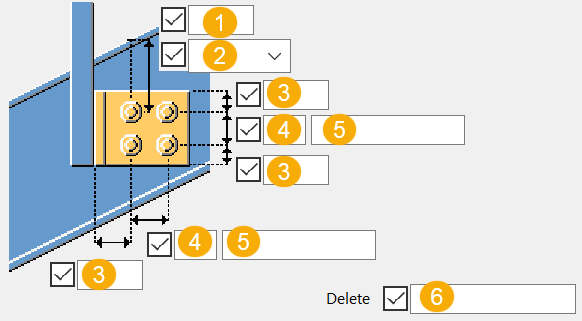

螺栓组尺寸

描述

1

垂直螺栓组位置的尺寸。

2

选择垂直螺栓组位置的尺寸测量方式。

  • 顶部:从次零件的上边缘到最上方的螺栓。

  • 中间:从螺栓的中心线到次零件的中心线。

  • 下面:从次零件的下边缘到最下方的螺栓。

3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

螺栓的数量。

5

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

6

定义从螺栓组中删除哪些螺栓。

输入要删除的螺栓的螺栓编号,用空格分隔各个编号。螺栓编号从左到右、从上到下排列。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

工地/工厂

应安装螺栓的位置。

工地

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。

选项

描述

默认值

1

槽孔的垂直尺寸。

0,其结果为圆孔。

2

槽孔的水平尺寸或扩大孔的容许误差。

0,其结果为圆孔。

孔类型

开槽创建槽孔。

扩大创建扩大孔。

无孔将不创建孔。

内螺纹创建内螺纹孔。

旋转槽

当孔类型为开槽时,此选项旋转槽孔。

开槽于

在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。

如果您只想创建一个孔,请清除所有复选框。

要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改

增加螺栓长度

定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。

S 螺栓选项卡

使用 S 螺栓选项卡定义将角钢夹板连接到支柱的螺栓的属性。

螺栓组尺寸

描述

1

螺栓边距。

边距指螺栓中心到零件边缘的距离。

2

螺栓的数量。

3

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

4

定义从螺栓组中删除哪些螺栓。

输入要删除的螺栓的螺栓编号,用空格分隔各个编号。螺栓编号从左到右、从上到下排列。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

工地/工厂

应安装螺栓的位置。

工地

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。

选项

描述

默认值

1

槽孔的垂直尺寸。

0,其结果为圆孔。

2

槽孔的水平尺寸或扩大孔的容许误差。

0,其结果为圆孔。

孔类型

开槽创建槽孔。

扩大创建扩大孔。

无孔将不创建孔。

内螺纹创建内螺纹孔。

旋转槽

当孔类型为开槽时,此选项旋转槽孔。

开槽于

在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。

如果您只想创建一个孔,请清除所有复选框。

要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改

增加螺栓长度

定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。

通用选项卡

请单击下面的链接了解更多信息:

通用选项卡

设计选项卡

请单击下面的链接了解更多信息:

设计选项卡

分析选项卡

请单击下面的链接了解更多信息:

分析选项卡

焊缝

请单击下面的链接了解更多信息:

创建焊缝
