扶手平面到梁 (94)
扶手平面到梁 (94) 创建扶手以连接两个扶手。主零件是与梁连接的扶手，次零件是与平面连接的扶手。
已创建的组件
-
栏杆型材
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
创建扶手截面以连接两个扶手。 |
选择顺序
-
选择主零件。
-
选择次零件。
选择次零件后自动创建节点。

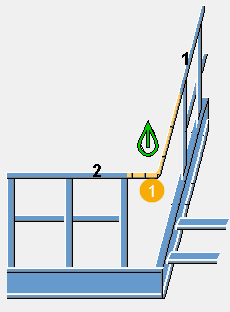

部件检索表
| 描述 | |
|---|---|
|
1 |
栏杆型材 |
“图形”选项卡
使用图片选项卡可以控制节点的几何形状。

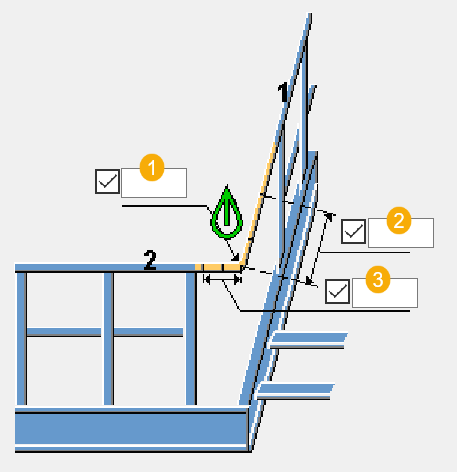

尺寸
| 描述 | 默认值 | |
|---|---|---|
|
1 |
扶手曲线的半径。 |
0 |
|
2 |
弯头和第一根梁之间的直线部分的长度，从梁的几何交点处测量。 |
0 |
|
3 |
弯头与第二根梁之间的直线部分的长度，从梁的几何交点处测量。 |
0 |
零件选项卡
使用零件选项卡可以定义零件属性。
型材/截面/型号
| 选项 | 描述 | 默认值 |
|---|---|---|
|
型材/截面/型号 |
从截面目录中选择弯曲扶手截面。 |
主零件截面 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
“参数”选项卡
使用参数选项卡定义节点的构造方法。
构造方法
| 选项 | 描述 |
|---|---|
|
创建 |
创建一个新的栏杆零件来连接主零件和次零件。 此为默认选项。 |
|
延长 |
栏杆由三根管子焊接而成。 |
制造商名字
输入弯曲部分的制造商名称和计算出的附加梁。
