Placa inferior (S75)

Placa inferior (S75) crea una o más placas inferiores en la parte inferior de los montantes.

Objetos creados

Placas inferiores
Soldaduras

Usar para


Situación	Descripción
	Las placas inferiores se conectan a los montantes.

Antes de comenzar

Cree zancas, vigas o losas y, a continuación, montantes utilizando el componente Montantes (S76), por ejemplo.

Orden de selección

Seleccione las partes principales (zancas/vigas/losas).
Seleccione el primer montante.
Si Selección montante en la pestaña Dibujo está definida como Por defecto o Usar todo, y los montantes se han creado con Montantes (S76), haga clic con el botón central del ratón para crear el componente.

Si los montantes se modelan por separado o Selección montante se ha definido como Usar seleccionado, seleccione el segundo montante, luego el tercero y así sucesivamente, y haga clic con el botón central del ratón.

Tenga en cuenta que, si modifica el componente, se eliminarán todos los componentes conectados. Por ejemplo, si se modifican los montantes, se eliminan las placas inferiores y las barandillas conectadas.

Clave de identificación de parte


	Descripción
1	Placa inferior

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones, los chaflanes y los lados de la placa inferior.

Selección de partes


Opción	Descripción	Por defecto
Selección partes escalera	Define cómo se tienen en cuenta las zancas o las vigas: Usar seleccionado: Solo se tienen en cuenta las zancas seleccionadas para crear placas inferiores. Usar todo: Si una o varias de las zancas seleccionadas forman parte de una escalera, se seleccionarán también todas las zancas que estén en la misma dirección que la seleccionada, dentro de la escalera.	Usar todo
Selección montante	Usar seleccionado: Solo se tienen en cuenta los montantes seleccionados para crear placas inferiores. Usar todo: Si uno o varios de los montantes seleccionados forman parte de una macro de montantes, se seleccionarán también todos los montantes que estén en la misma dirección que el seleccionado, dentro de la macro de escalera.	Usar todo

Placa inferior en zanca al sesgo



	Por defecto La placa inferior se crea en la zanca al sesgo. Auto ValoresPorDefecto puede cambiar esta opción.
	La placa inferior no se crea en la zanca al sesgo.
	La placa inferior se crea en la zanca al sesgo.

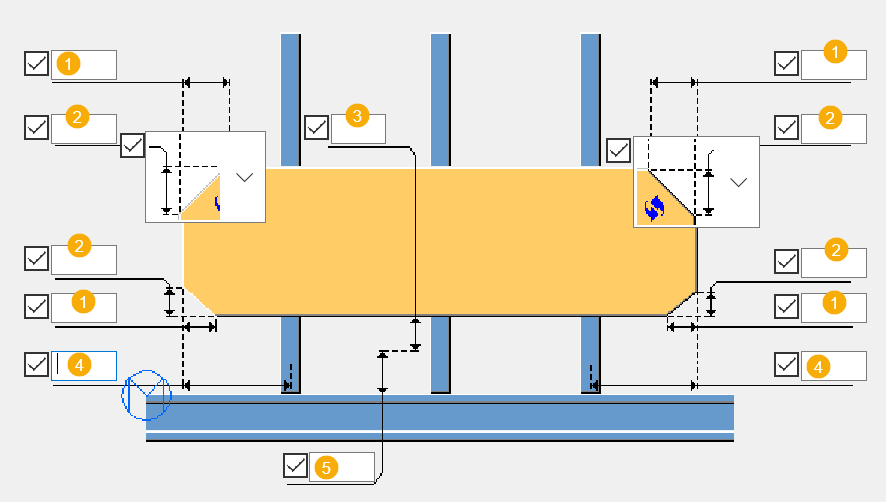

Dimensiones


	Descripción	Por defecto
1	Chaflán horizontal para la esquina de la placa.	`0 mm`
2	Chaflán vertical para los chaflanes de línea y radio de chaflán para los chaflanes redondos. Si una placa inferior está dividida en piezas, solo se achaflanarán la primera y la última pieza.	`0 mm`
3	Altura de placa inferior, con referencia a la altura de planta.	`200 mm`
4	Extensiones de placa inferior para los lados izquierdo o derecho.	`150 mm`
5	Altura de planta	`0 mm`


	Descripción	Por defecto
1	Hueco entre las placas inferiores y los montantes. La dirección de desplazamiento de las placas depende del lado de los montantes en el que se crean las placas.	`0 mm`


	Descripción	Por defecto
1	Hueco entre dos placas inferiores consecutivas. La dimensión se considera perpendicular a las líneas bisectrices entre las dos placas y se calcula a partir de las esquinas más cercanas entre los puntos.	`10 mm`

Tipo chaflán

Tipo de chaflán para las esquinas verticales superiores de la placa inferior. Si la placa está dividida en piezas, solo se achaflanan la primera y la última pieza.


Opción	Opción	Descripción
		Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción.
		Chaflán de línea
		Chaflán redondo

Lado de placa inferior


Opción	Descripción
	Por defecto Se crean placas inferiores en el lado izquierdo de los montantes. Auto ValoresPorDefecto puede cambiar esta opción.
	Se crean placas inferiores en el lado izquierdo de los montantes.
	Se crean placas inferiores en el lado derecho de los montantes.
	Las placas inferiores están centradas en la línea de los montantes, y se dividen en piezas entre los montantes.

Rotación

Seleccione una opción de rotación de placa inferior adecuada.


Opciones

Pestaña Parámetros

Utilice la pestaña Parámetros para definir las propiedades de parte y el tipo de corte y unión de la placa inferior.

Partes


Opción	Descripción	Por defecto
Placa inferior	Seleccione el perfil de la base de datos de perfiles. La placa inferior se crea como una placa poligonal si no se selecciona un perfil.
Long. máx. perfil	Longitud máxima de la placa inferior.	`5000 mm`
Placa inferior como placa irregular	Defina cómo se crea la placa inferior. Seleccione Sí para crearla como una placa irregular. Seleccione No para crear la placa inferior como el perfil de viga seleccionado.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Clase	Número de clase de parte.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Tipo de corte de placa inferior


Opción	Descripción
	Por defecto No cortar Auto ValoresPorDefecto puede cambiar esta opción.
	No cortar
	Cortar a la longitud máxima La placa inferior se divide en piezas si su longitud total es mayor que la definida en Longitud máxima perfil.
	Cortar en cada montante La placa inferior se divide en piezas por planos de corte definidos por las líneas centrales de los montantes.

Tipo de unión


	Descripción
1	Tipo de unión entre una o dos piezas de placa inferior y un montante (parte principal).
2	Tipo de unión entre dos piezas de placa inferior consecutivas.


Opción	Descripción
	Por defecto Sin unión Auto ValoresPorDefecto puede cambiar esta opción.
	Sin unión
	Soldadura
	Unión Cuando se define el tipo de unión como unión, se utiliza una unión de Tekla Structures estándar, tal y como se define en Nombre unión y Archivo atributos.


Opción	Descripción
	Por defecto Sin unión Auto ValoresPorDefecto puede cambiar esta opción.
	Sin unión
	Soldadura
	Unión Cuando se define el tipo de unión como unión, se utiliza una unión de Tekla Structures estándar, tal y como se define en Nombre unión y Archivo atributos.

Hueco entre placas


	Descripción
1	Hueco entre dos piezas consecutivas de la misma placa inferior.

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
