Ограждение. Отбойник (S75)
Компонент Ограждение. Отбойник (S75) создает один или несколько отбойников в нижней части стоек.
Создаваемые объекты
-
Отбойники
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Отбойники крепятся к стойкам. |
Перед началом работы
Создайте косоуры, балки или перекрытия, а затем стойки — например, с помощью компонента Ограждение. Стойки (S76).
Порядок выбора
-
Выберите главные детали (косоуры/балки/перекрытия).
-
Выберите первую стойку.
-
Если параметр Выбор стоек на вкладке Рисунок установлен в значение По умолчанию или Использовать все, а стойки были созданы с помощью компонента Ограждение. Стойки (S76), щелкните средней кнопкой мыши, чтобы создать компонент.
Если стойки смоделированы отдельно или параметр Выбор стоек установлен в значение Использовать выбранные, выберите вторую стойку, затем третью стойку и т. д., после чего щелкните средней кнопкой мыши.
Обратите внимание, что при внесении изменений в компонент все связанные с ним компоненты будут удалены. Например, при внесении изменений в стойки соединенные с ними отбойники и поручни будут удалены.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Отбойник |
Вкладка «Рисунок»
Для задания размеров, фасок и сторон отбойников служит вкладка Рисунок.
Выбор деталей
| Параметр | Описание | По умолчанию |
|---|---|---|
|
Выбор деталей лестницы |
Укажите, как рассматриваются косоуры или балки:
|
Использовать все |
|
Выбор стоек |
|
Использовать все |
Отбойник на наклонном косоуре
|
|
По умолчанию На наклонном косоуре создается отбойник. АвтоСтандарты могут изменить этот параметр. |
|
|
На наклонном косоуре отбойник не создается. |
|
|
На наклонном косоуре создается отбойник. |

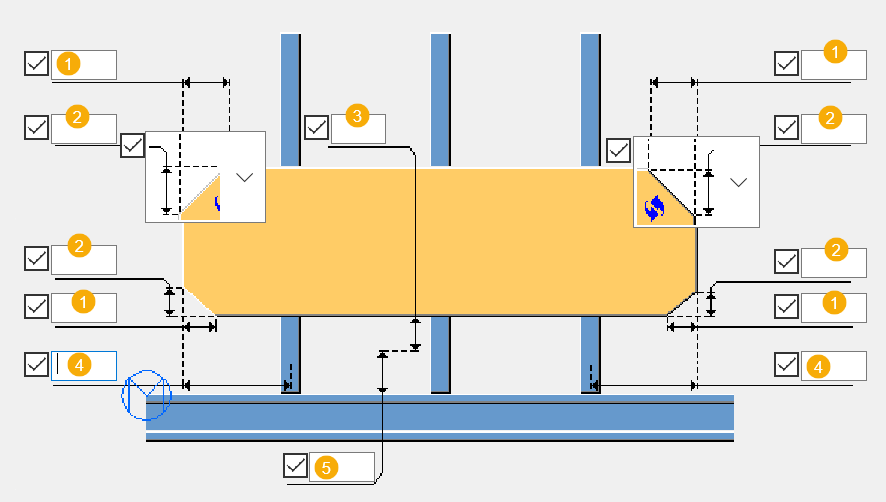

Размеры
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Горизонтальная фаска для угла пластины. |
0 mm |
|
2 |
Вертикальная фаска для прямых фасок и радиус фаски для круглых фасок. Если отбойник разбивается на фрагменты, фаска делается только на первом и последнем фрагменте. |
0 mm |
|
3 |
Высота отбойника, отсчитываемая от высоты пола. |
200 mm |
|
4 |
Вылеты отбойника слева и справа. |
150 mm |
|
5 |
Высота пола |
0 mm |
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Зазор между отбойниками и стойками. Направление смещения пластин зависит от того, с какой стороны от стоек создаются пластины. |
0 mm |
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Зазор между двумя последовательными отбойниками. Размер считается перпендикулярным биссекторным линиям между двумя пластинами, и отсчитывается от ближайших углов между точками. |
10 mm |
Тип фаски
Тип фаски для верхних вертикальных углов отбойника. Если пластина разбивается на фрагменты, фаска делается только на первом и последнем фрагменте.
| Параметр | Параметр | Описание |
|---|---|---|
|
|
|
По умолчанию Прямая фаска АвтоСтандарты могут изменить этот параметр. |
|
|
|
Прямая фаска |
|
|
|
Круглая фаска |
Сторона отбойника
| Параметр | Описание |
|---|---|
|
|
По умолчанию Отбойники создаются с левой стороны от стоек. АвтоСтандарты могут изменить этот параметр. |
|
|
Отбойники создаются с левой стороны от стоек. |
|
|
Отбойники создаются с правой стороны от стоек. |
|
|
Отбойники центрируются на линии стоек и разбиваются на фрагменты между стойками. |
Поворот
Выберите подходящий вариант поворота отбойника.
| Параметры |
|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вкладка «Параметры»
Для задания свойств деталей, а также типа резки и соединения отбойника служит вкладка Параметры.
Детали
| Параметр | Описание | По умолчанию |
|---|---|---|
|
Отбойник |
Выберите профиль из каталога профилей. Если не выбрать профиль, отбойник создается в виде многоугольной пластины. |
|
|
Макс. длина профиля |
Максимальная длина отбойника. |
5000 mm |
|
Защитная полоса как контурная пластина |
Задайте способ создания защитной полосы.
|
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Тип резки отбойника
| Формат | Описание |
|---|---|
|
|
По умолчанию Без разреза АвтоСтандарты могут изменить этот параметр. |
|
|
Без разреза |
|
|
Разрезать по максимальной длине Отбойник разбивается на фрагменты, если его общая длина превышает заданную параметром Макс. длина профиля. |
|
|
Разрезать на каждой стойке Отбойник разбивается на фрагменты режущими плоскостями, которые задаются центральными линиями стоек. |
Тип соединения
| Описание | |
|---|---|
|
1 |
Тип соединения между одним или двумя фрагментами отбойника и стойкой (главной деталью). |
|
2 |
Тип соединения между двумя последовательными фрагментами отбойника. |
| Параметр | Описание |
|---|---|
|
|
По умолчанию Без соединения АвтоСтандарты могут изменить этот параметр. |
|
|
Без соединения |
|
|
Сварка |
|
|
Соединение При выборе типа соединения «Соединение» используется стандартное соединение Tekla Structures, заданное параметрами Имя соединения и Файл атрибутов. |
| Параметр | Описание |
|---|---|
|
|
По умолчанию Без соединения АвтоСтандарты могут изменить этот параметр. |
|
|
Без соединения |
|
|
Сварка |
|
|
Соединение При выборе типа соединения «Соединение» используется стандартное соединение Tekla Structures, заданное параметрами Имя соединения и Файл атрибутов. |
Зазор между пластинами
| Описание | |
|---|---|
|
1 |
Зазор между двумя последовательными фрагментами одного и того же отбойника. |
Сварные швы
См. ссылку ниже:
