Kategoria w oknie dialogowym Opcje zaawansowane: Drukowanie

Zmień ustawienie tej opcji zaawansowanej na TRUE, aby przycinać linie ciągłe na obiektach na wydrukach rysunków (na papierze lub .pdf). Ustaw wartość FALSE, aby wyświetlać linie ciągłe, np. w celu poprowadzenia linii przez znaki rysunku lub tekst. Wartością domyślną jest TRUE.

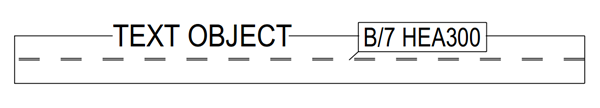

XS_USE_LINECLIP ma wartość TRUE:

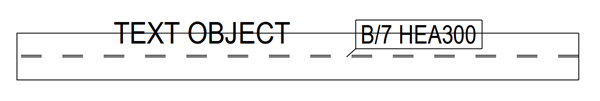

XS_USE_LINECLIP ma wartość FALSE:

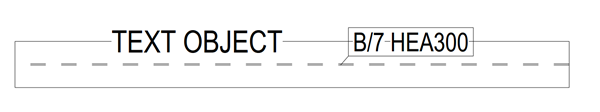

Obecnie przycinanie linii jest wyświetlane na rysunkach w następujący sposób:

Tak wygląda wydruk:

Zauważ, że to ustawienie ma wpływ tylko na rysunki drukowane przy użyciu starej funkcji drukowania (XS_USE_OLD_PLOT_DIALOG=TRUE), a także nie jest całkowicie zgodne z tym, co widać na rysunkach w Tekla Structures. Jeśli dla opcji XS_USE_OLD_PLOT_DIALOG wybrano ustawienie FALSE (domyślne), to opcja XS_USE_LINECLIP nie ma zastosowania, a linie są przycinane w taki sam sposób na rysunkach i na wydrukach. Obecna funkcja drukowania pozwala zastąpić tę zaawansowaną opcję poprzez stosowanie maski tła do tekstów i znaków. Opcję Maska tła można ustawiać we właściwościach tekstów i znaków.

Ta opcja zaawansowana jest specyficzna dla roli. W przypadku opcji typu SYSTEM(ROLE) używana jest wartość domyślna. W przypadku opcji typu MODEL(ROLE) lub DRAWING(ROLE) można zmienić tę wartość, która będzie wtedy taka sama dla wszystkich użytkowników w bieżącym modelu.
