Categoria nella finestra di dialogo Opzioni avanzate: Stampa

Impostare questa opzione avanzata su TRUE per tagliare le linee continue sugli oggetti nelle stampe del disegno (formato cartaceo o .pdf). Impostare su FALSE per visualizzare linee continue, ad esempio, per estendere la linea sul testo o le marche del disegno. Il valore di default è TRUE.

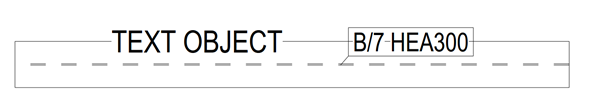

XS_USE_LINECLIP è impostata su TRUE:

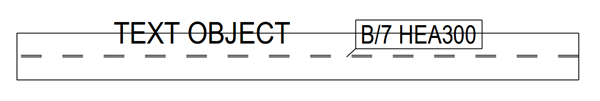

XS_USE_LINECLIP è impostata su FALSE:

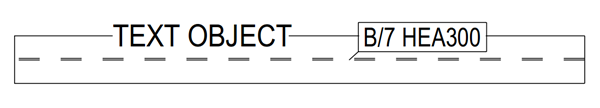

Di seguito viene mostrato in che modo è visualizzata attualmente la linea di taglio nei disegni:

Di seguito viene illustrata la stampa:

Questa impostazione interessa solo i disegni stampati utilizzando la funzionalità di stampa precedente (XS_USE_OLD_PLOT_DIALOG=TRUE) e non corrisponde completamente con gli elementi visualizzati nei disegni di Tekla Structures. Se XS_USE_OLD_PLOT_DIALOG è impostato su FALSE (valore di default), XS_USE_LINECLIP non ha attualmente alcun effetto e le linee vengono tagliate allo stesso modo nei disegni e nelle stampe. Con la funzione di stampa corrente è possibile utilizzare una maschera di sfondo per i testi e le marche come sostituto di questa opzione avanzata. È possibile impostare l'opzione Sfondo nelle proprietà testo e marca.

Questa opzione avanzata è specifica del ruolo. Quando si utilizza il tipo SYSTEM(ROLE), viene adottato il valore di default. Quando è utilizzato il tipo MODEL(ROLE) o DRAWING(ROLE), è possibile modificare il valore, che sarà quindi uguale per tutti gli utenti nel modello corrente.
