Categoría en el cuadro de diálogo Opciones avanzadas: Imprimir

Defina esta opción avanzada como TRUE para recortar las líneas continuas en los objetos en impresiones de dibujos (papel o .pdf). Se define como FALSE para mostrar las líneas continuas, por ejemplo, para trazar la línea sobre el texto o marcas de dibujo. El valor por defecto es TRUE.

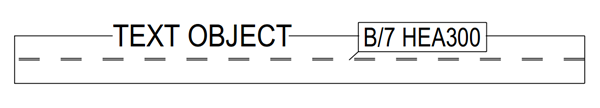

XS_USE_LINECLIP se ha definido como TRUE:

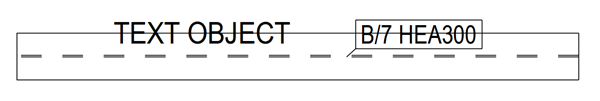

XS_USE_LINECLIP se ha definido como FALSE:

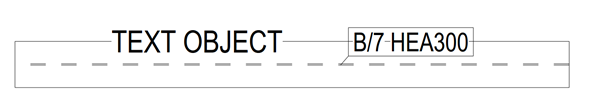

Así es como se muestra actualmente el recorte de la línea en los dibujos:

Así es como se imprime:

Tenga en cuenta que esta configuración solo afecta a los dibujos imprimidos con la funcionalidad de impresión antigua (XS_USE_OLD_PLOT_DIALOG=TRUE) y no coincide completamente con lo que ve en los dibujos en Tekla Structures. Si XS_USE_OLD_PLOT_DIALOG se define como FALSE (por defecto), XS_USE_LINECLIP actualmente no tiene ningún efecto y las líneas se recortan del mismo modo en los dibujos y en las impresiones. Con la función de impresión actual puede usar una máscara de fondo para textos y marcas como sustituto de esta opción avanzada. En las propiedades de texto y de marca puede definir la opción Máscara de fondo.

Esta opción avanzada es específica de la función. Cuando el tipo SYSTEM(ROLE) está en uso, se usa el valor por defecto. Cuando el tipo MODEL(ROLE) o DRAWING(ROLE) está en uso, puede cambiar el valor, que es entonces el mismo para todos los usuarios del modelo actual.
