XS_USE_LINECLIP
[詳細設定] ダイアログのカテゴリー: 印刷
この詳細設定を TRUE に設定すると、図面の印刷出力 (用紙または .pdf) でオブジェクトと重なる連続した線をクリッピングできます。FALSE に設定すると、連続した線 (たとえば、テキストまたは図面マークを貫通する線) が表示されます。デフォルト値は TRUE です。

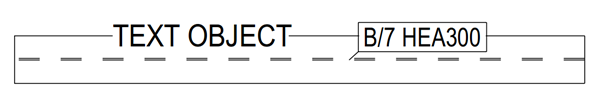

XS_USE_LINECLIP を TRUE に設定:

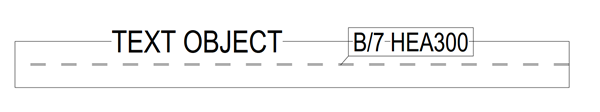

XS_USE_LINECLIP を FALSE に設定:
この場合、画面では図面の線は下のように分割されます。
これは下のように印刷されます。
この設定は、以前の印刷機能 (XS_USE_OLD_PLOT_DIALOG=TRUE) を使用して印刷された図面にのみ影響を与え、Tekla Structures で図面に表示される内容と完全に一致するわけではありません。XS_USE_OLD_PLOT_DIALOG が FALSE (デフォルト) に設定されている場合、XS_USE_LINECLIP は現時点で無効であり、線は図面でも印刷出力でも同じように分割されます。現在の印刷機能を使用すると、テキストおよびマークの背景マスクをこの詳細設定の代わりに使用できます。[背景マスク] オプションは、テキストおよびマークのプロパティで設定できます。
この詳細設定は、役割固有です。タイプ [SYSTEM(ROLE)] を使用している場合、デフォルト値が使用されます。タイプ [MODEL(ROLE)] または [DRAWING(ROLE)] を使用している場合、値を変更できます。値は、現在のモデルのすべてのユーザーに対して同じになります。
