Catégorie dans la boîte de dialogue Options avancées: Impression

Définissez cette option avancée sur TRUE pour interrompre les lignes continues au niveau des objets dans les impressions de dessin (papier ou .pdf). Définissez l'option avancée sur FALSE pour afficher les lignes continues, par exemple pour barrer le texte ou tracer une ligne sur les repères de dessin. La valeur par défaut est TRUE.

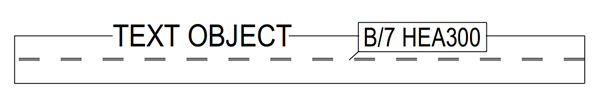

L'option XS_USE_LINECLIP est définie sur TRUE :

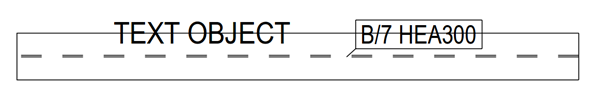

L'option XS_USE_LINECLIP est définie sur FALSE :

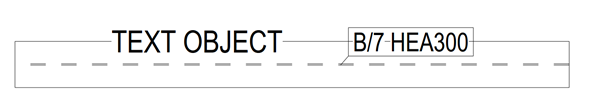

Voici comment les lignes apparaissent actuellement dans les dessins :

Voici comment elles sont imprimées :

Notez que ce paramètre n’affecte que les dessins imprimés à l’aide de l'ancienne fonctionnalité d’impression ( XS_USE_OLD_PLOT_DIALOG=TRUE) et qu’il ne correspond pas tout à fait au rendu des dessins affichés dans Tekla Structures. Si l'option XS_USE_OLD_PLOT_DIALOG est définie sur FALSE (valeur par défaut), alors XS_USE_LINECLIP n'a aucun effet, et les lignes sont interrompues de la même manière dans les dessins et les impressions. Avec la fonction d’impression actuelle, vous pouvez utiliser un masque d’arrière-plan pour les textes et les repères pour remplacer cette option avancée. Vous pouvez définir l’option Masque d'arrière-plan  dans les propriétés de texte et de repère.

Cette option avancée est spécifique au rôle. Lorsque le type SYSTEME(ROLE) est sélectionné, la valeur par défaut est utilisée. Lorsque le type MODELE(ROLE) ou DESSIN(ROLE) est sélectionné, vous pouvez modifier la valeur, qui est ensuite la même pour tous les utilisateurs du modèle courant.
