Kategorie im Dialogfeld Erweiterte Optionen: Drucken

Stellen Sie diese erweiterte Option auf TRUE ein, damit durchgezogene Linien an Objekten an Zeichnungsausdrucken abgeschnitten werden (Papier oder .pdf). Stellen Sie hier FALSE ein, damit durchgezogene Linien angezeigt werden, die beispielsweise durch Text oder Zeichnungsbezeichnungen verlaufen. Standardmäßig ist der Wert TRUE eingestellt.

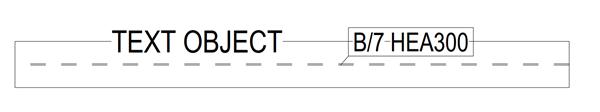

XS_USE_LINECLIP ist auf TRUE eingestellt:

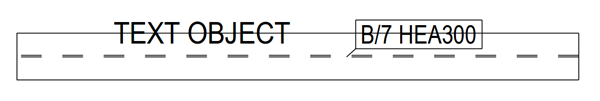

XS_USE_LINECLIP ist auf FALSE eingestellt:

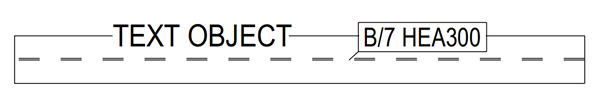

So werden abgeschnittene Linien derzeit in Zeichnungen dargestellt:

So werden sie gedruckt:

Beachten Sie bitte, dass sich diese Einstellung nur auf Zeichnungen auswirkt, von denen die alte Druckfunktion (XS_USE_OLD_PLOT_DIALOG=TRUE) verwendet wird, und die Anzeige nicht vollständig den Zeichnungen in Tekla Structures entspricht. Wenn Sie XS_USE_OLD_PLOT_DIALOG auf FALSE (Standard) einstellen, hat XS_USE_LINECLIP derzeit keine Wirkung und die Linien werden in Zeichnungen und Ausdrucken auf dieselbe Weise abgeschnitten. Mit der aktuellen Druckfunktion können Sie diese erweiterte Option durch eine Hintergrundmaske für Texte und Bezeichnungen ersetzen. Sie können die Option Abdeck. Hintergrund in den Eigenschaften für Text und Bezeichnungen festlegen.

Diese erweiterte Option ist rollenspezifisch. Beim Typ SYSTEM(ROLE) wird der Standardwert verwendet. Beim Typ MODEL(ROLE) oder DRAWING(ROLE) kann der Wert geändert werden. Dieser Wert gilt dann für alle Benutzer im aktuellen Modell.
