Categorie in dialoogvenster Variabelen: Afdrukken

Stel deze variabele in op TRUE als u ononderbroken lijnen op objecten in tekeningafdrukken wilt knippen (papier of .pdf). Stel in op FALSE om doorlopende lijnen weer te geven. Bijvoorbeeld om de lijn door tekst of tekeninglabels te laten lopen. De standaardwaarde is TRUE.

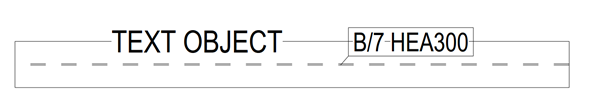

XS_USE_LINECLIP is ingesteld op TRUE:

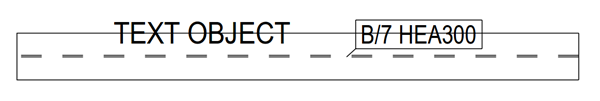

XS_USE_LINECLIP is ingesteld op FALSE:

Het knippen van lijnen wordt momenteel als volgt in tekeningen weergegeven:

Het wordt als volgt afgedrukt:

Merk op dat deze instelling alleen van invloed is op tekeningen die worden afgedrukt met de oude afdrukfunctionaliteit (XS_USE_OLD_PLOT_DIALOG=TRUE). Dit komt niet geheel overeen met wat u in tekeningen in Tekla Structures ziet. Als XS_USE_OLD_PLOT_DIALOG op FALSE is ingesteld (standaard), dan heeft XS_USE_LINECLIP op dat moment geen effect en de lijnen worden op dezelfde manier in tekeningen en afdrukken geknipt. Met de huidige afdrukfunctie kunt u een achtergrondmasker voor teksten en labels als een vervanging voor deze variabele gebruiken. U kunt de optie Achtergrondmasker in tekst- en label eigenschappen instellen.

Deze variabele is rolspecifiek. Als het type SYSTEM(ROLE) in gebruik is, wordt de standaardwaarde gebruikt. Als het type MODEL(ROLE) of DRAWING(ROLE) in gebruik is, kunt u de waarde wijzigen. Deze is vervolgens voor alle gebruikers in het huidige model dezelfde.
