XS_USE_ASSEMBLY_EXTREMA_IN_MARK_PLACING
Kategoria w oknie dialogowym Opcje zaawansowane: Znaki - ogólne
Ta opcja zaawansowana umożliwia umieszczanie znaków elementów na wierzchu zespołu zamiast na wierzchu elementu głównego.
Najpierw należy utworzyć filtr widoku rysunku pobierający określony element lub grupę elementów i nadać mu unikatową nazwę, a następnie wprowadzić nazwę tego filtra jako wartość opcji zaawansowanej. Należy pamiętać, że w niektórych systemach w nazwach filtrów jest rozróżniana wielkość liter.
W poniższym przykładzie nazwy elementów pełnią rolę kryteriów filtrowania.

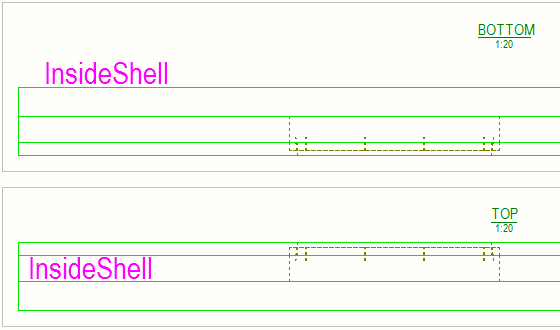

Podczas (ponownego) tworzenia rysunku miejsce znaku zmienia się z tego:
Na to:
Poniżej wymieniono obsługiwane typy umieszczenia znaków.
