Категория в диалоговом окне «Расширенные параметры»: Печать

Если этот расширенный параметр установлен в значение TRUE, на распечатках чертежей (бумажных или в формате .pdf) непрерывные линии разбиваются у объектов. Если он установлен в значение FALSE, на распечатках линии, проходящие, например, через текст или метки на чертеже, остаются непрерывными. Значение по умолчанию — TRUE.

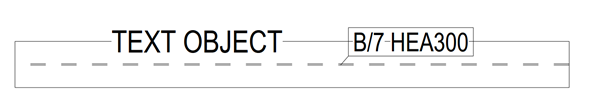

XS_USE_LINECLIP=TRUE:

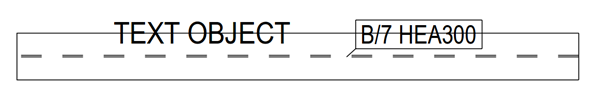

XS_USE_LINECLIP=FALSE:

В настоящее время разбиение линий на чертежах отображается следующим образом:

На печати это выглядит следующим образом:

Обратите внимание, что этот параметр влияет только на чертежи, выводимые на печать с использованием старой функциональности печати (XS_USE_OLD_PLOT_DIALOG=TRUE), и не полностью соответствует тому, что отображается на чертежах в Tekla Structures. Если параметр XS_USE_OLD_PLOT_DIALOG установлен в значение FALSE (по умолчанию), XS_USE_LINECLIP не действует, и линии обрезаются так же, как на чертежах и распечатках. С помощью текущей функции печати для текста и меток можно использовать маску фона в качестве заменителя этого расширенного параметра. Параметр Маска фона можно задать в свойствах текста и меток.

Этот расширенный параметр связан с конкретной ролью. При использовании типа SYSTEM(ROLE) используется значение по умолчанию. При использовании типа MODEL(ROLE) или DRAWING(ROLE) значение можно изменить, после чего одно будет одинаковым для всех пользователей в текущей модели.
