XS_USE_LINECLIP
고급 옵션 대화 상자의 범주: 인쇄
이 고급 옵션을 TRUE로 설정하여 도면 출력물(용지 또는 .pdf)에 표시되는 객체의 연속선을 절단합니다. FALSE로 설정하면 연속선이 표시됩니다(예: 선이 텍스트 또는 도면 마크를 통과합니다). 기본값은 TRUE입니다.
XS_USE_LINECLIP이 TRUE로 설정된 경우:
XS_USE_LINECLIP이 FALSE로 설정된 경우:

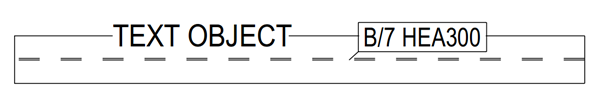

도면에서 선 절단은 이와 같이 표시됩니다.

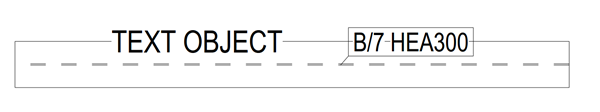

인쇄되는 방식은 이와 같습니다.
이 설정은 기존 인쇄 기능(XS_USE_OLD_PLOT_DIALOG=TRUE)을 사용하여 인쇄되는 도면에만 영향을 미치며, Tekla Structures 도면에 표시되는 것과 완전히 일치하지는 않습니다. XS_USE_OLD_PLOT_DIALOG가 FALSE(기본값)로 설정되면 XS_USE_LINECLIP은 현재 효과가 없으며, 도면과 인쇄물에서 동일한 방식으로 선이 절단됩니다. 현재 인쇄 기능을 사용하면 텍스트와 마크에 배경 마스크를 이 고급 옵션 대신 사용할 수 있습니다. 배경 마스크 옵션은 텍스트 및 마크 속성에서 설정할 수 있습니다.
이 고급 옵션은 역할에 따라 다릅니다. 유형 시스템(롤)이 사용 중일 때는 기본값이 사용됩니다. 유형 모델(롤) 또는 도면(롤)이 사용 중일 때는 값을 변경할 수 있는데 이 값은 현재 모델 내 모든 사용자에게 동일합니다.
