Stramienterminologie

(1) De oorsprong van het stramien is het punt waar de nulpunten van de coördinaatassen elkaar snijden

(2) Verlengingen van stramienlijnen geven aan hoe ver de stramienlijnen in elke richting doorlopen

(3) Stramienlabels zijn de namen van de stramienlijnen die in de vensters worden weergegeven

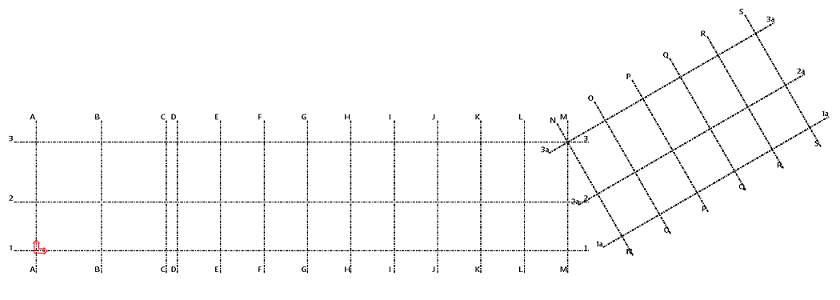

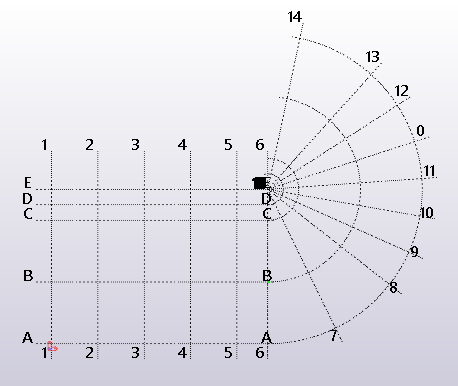

Meerdere stramienen in één model

U kunt meer dan één stramien in een model hebben. U kunt een stramien met een grote schaal maken voor de hele structuur en kleinere stramienen voor enkele gedetailleerde secties. Maak zo veel stramienen als nodig is, zodat u eenvoudig objecten in uw model kunt plaatsen.

Losse stramienlijnen

U kunt losse stramienlijnen maken en deze koppelen aan een bestaand stramien.

Losse stramienlijnen beschikken over handles. Als de selectieknop Selecteer stramien lijn is ingeschakeld en u een stramienlijn selecteert, worden de handles in magenta weergegeven. Als u de handles verplaatst om een schuin stramien te maken, kunt u dit alleen in het lokale XY-vlak van het stramien doen.

Als u het stramien niet in het model kunt zien

Soms is het stramien niet zichtbaar in het model. Mogelijke redenen kunnen zijn:

• Vensterdiepte

  Vensterdiepte heeft geen effect op de zichtbaarheid van stramienen. Het stramien wordt alleen in het aanzicht weergegeven als een van de vlakken van de stramienen het kijkvlak kruisen. Als u het kijkvlak wilt verplaatsen om het stramien zichtbaar te maken, klikt u op het aanzicht, klikt u met de rechtermuisknop en selecteert u Verplaatsen > Rechtlijnig.

• Zichtbaarheid stramien

  Stramien kan worden verborgen. U kunt de zichtbaarheid van het stramien beheren in de instellingen Weergave. Dubbelklik op het venster om het dialoogvenster Venstereigenschappen te openen. Klik op de knop Weergave... om het dialoogvenster Weergave te openen en zorg ervoor dat het selectievakje Stramienen is ingeschakeld.

• Werkgebied

  Stramien kan zich buiten het werkgebied bevinden en is daarom niet zichtbaar in de huidige weergave. Als u de grootte van het werkgebied wilt wijzigen om stramienen op te nemen, klikt u op de weergave, klikt u met de rechtermuisknop en selecteert u Pas het werkgebied aan het hele model aan.

• Het stramien bestaat niet.

  Mogelijk is het stramien verwijderd of is het nog niet gemaakt.

Raadpleeg voor meer informatie Waarom is het stramien niet zichtbaar in het 3D-venster?
