モデル内での基準線の操作

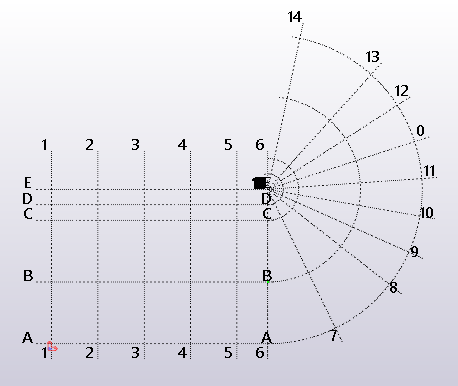

基準線は、水平平面および垂直平面を 3D 空間内で複合させたものです。基準線は、ビュー平面上に 1 点鎖線として示されます。直角の基準線と扇形基準線の両方を作成できます。基準線は、モデルにオブジェクトを配置するときに役立ちます。直角の基準線や単独の基準線を移動させると、その基準線に吸着されているように、直角の基準線上のオブジェクトも移動します。

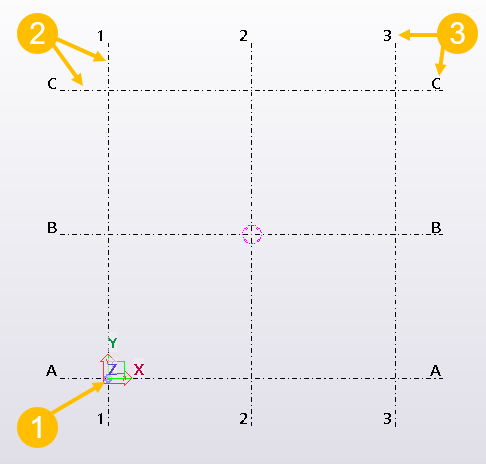

基準線の用語

(1) 基準線の原点は、各座標軸のゼロポイントが交差する点です。

(2) 基準線延長距離は、各方向に基準線を延長する距離を定義します。

(3) 基準線ラベルは、ビュー内に表示される基準線の名前です。

1 つのモデル内の複数の基準線

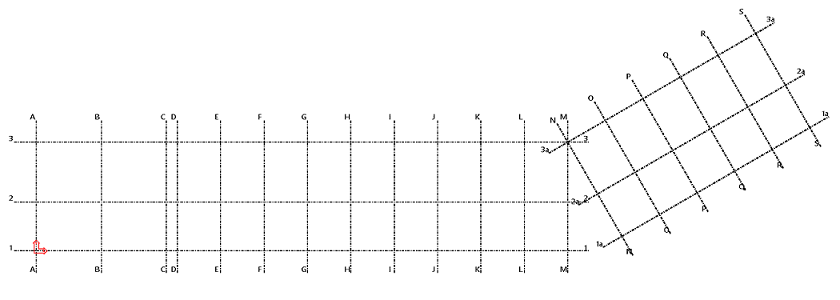

1 つのモデル内で複数の基準線を使用できます。たとえば、構造物全体に対応する大スケールの基準線と、詳細部分には小スケールの基準線をそれぞれ作成することができます。モデル内にオブジェクトを配置しやすくするために、必要な数の基準線を作成してください。

単一の基準線

既存の基準線グループに対して個々の基準線を追加することができます。

単一の基準線にはハンドルがあります。 [基準線（単独）の選択] 選択スイッチがアクティブの状態で基準線を選択すると、ハンドルがマゼンタ色で表示されます。ハンドルを動かして斜めの基準線にする場合、この操作は基準線のローカル [XY 平面] でのみ行うことができます。

モデルに基準線が表示されない場合

モデルに基準線が表示されないことがあります。以下のような理由が考えられます。

ビューデプス

ビューデプスは、基準線の表示/非表示に影響を与えません。基準線は、基準線の平面のいずれかがビュー平面と交差する場合のみ、ビューに表示されます。ビュー平面を移動して基準線を表示するには、ビューをクリックし、右クリックして移動 > 平行を選択します。
基準線の表示

基準線を非表示にすることができます。[表示] 設定で、基準線の表示/非表示を制御できます。ビューをダブルクリックして [ビュープロパティ] ダイアログボックスを開きます。[表示設定(D)...] ボタンをクリックして [表示] ダイアログボックスを開き、[基準線] チェックボックスがオンになっていることを確認します。
作業領域

基準線は、作業領域の外に存在することがあるため、現在のビューに表示されない可能性があります。作業領域のサイズを変更して基準線を含めるには、ビューをクリックし、右クリックして [作業領域を全モデルフィット] を選択します。
基準線が存在しません

基準線が削除されているか、まだ作成されていない可能性があります。

詳しくは、「3D ビューに基準線が表示されないのはなぜですか?」をご覧ください。
