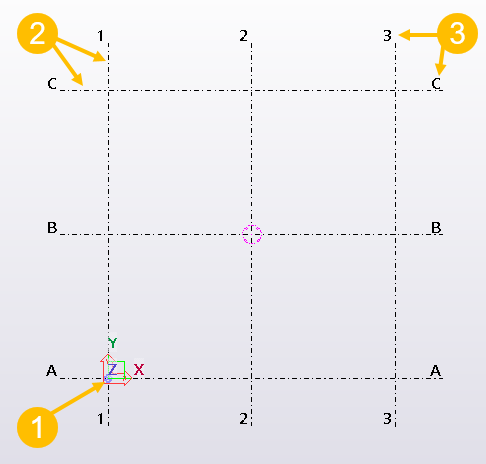

Terminologie du maillage

(1) Le point d'origine du maillage correspond au point zéro d'intersection des axes des coordonnées.

(2) Les dépassements des lignes du maillage définissent la longueur de dépassement des lignes dans chaque direction.

(3) Les titres du maillage correspondent aux noms des lignes du maillage affichées dans les vues.

Plusieurs maillages dans un modèle

Vous pouvez avoir plusieurs maillages au sein d’un même modèle. Vous pouvez créer un maillage à grande échelle pour toute la structure, et de petits maillages pour certaines sections détaillées. Créez autant de maillages que vous le souhaitez afin de pouvoir placer facilement des objets dans votre modèle.

Lignes de maillage individuelles

Vous pouvez créer des lignes de maillage individuelles et les rattacher à un maillage existant.

Les lignes de maillage individuelles possèdent des poignées. Si le bouton de sélection Sélection d'une ligne de maillage est actif et si vous sélectionnez une ligne de maillage, les poignées s’affichent en magenta. Si vous déplacez les poignées pour avoir un maillage en biais, vous ne pouvez le faire que sur le plan XY local.

Si vous ne voyez pas de maillage dans le modèle

Le maillage n’est parfois pas visible dans le modèle. Les raisons possibles peuvent être :

• Profondeur de la vue

  La profondeur de vue n’a aucun effet sur la visibilité du maillage. Le maillage n’est affiché dans la vue que si l’un des plans des maillages croise le plan de la vue. Pour déplacer le plan de la vue afin de rendre le maillage visible, cliquez sur la vue, cliquez avec le bouton droit de la souris et sélectionnez Déplacer > Linéaire.

• Visibilité du maillage

  Le maillage peut être masqué. Vous pouvez contrôler la visibilité du maillage dans les paramètres Affichage. Double-cliquez sur la vue pour ouvrir la boîte de dialogue Propriétés vue. Cliquez sur le bouton Affichage... pour ouvrir la boîte de dialogue Affichage et assurez-vous que la case Maillages est cochée.

• Zone de travail

  Le maillage peut se trouver en dehors de la zone de travail et n’est donc pas visible dans la vue actuelle. Pour redimensionner la zone de travail afin d’inclure des maillages, cliquez dessus puis cliquez avec le bouton droit de la souris et sélectionnez Adapter la zone de travail au modèle complet.

• Le maillage n’existe pas

  Le maillage a peut-être été supprimé ou n’a pas encore été créé.

Pour plus d’informations, voir Pourquoi le maillage n’est-il pas visible dans la vue 3D ?
