Trabajar con mallas en el modelo

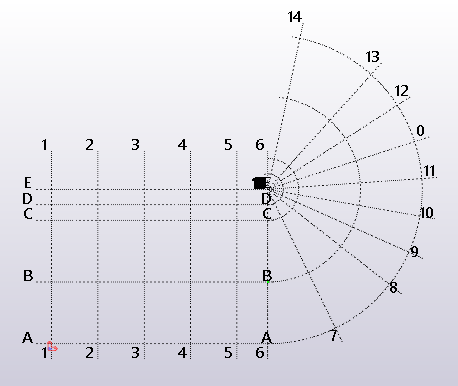

Una malla representa un complejo tridimensional de planos horizontales y verticales. La malla se muestra en el plano de vista con líneas de guiones y puntos. Puede crear mallas rectangulares y radiales. Use mallas como ayuda para localizar objetos en un modelo. Puede hacer que las mallas rectangulares y las líneas de malla actúen magnéticamente para que los objetos de las líneas de malla de una malla rectangular las sigan si mueve la línea de malla.
- Crear, modificar o eliminar una malla
- Añadir o borrar una línea de malla individual
- Modificar una línea de malla individual

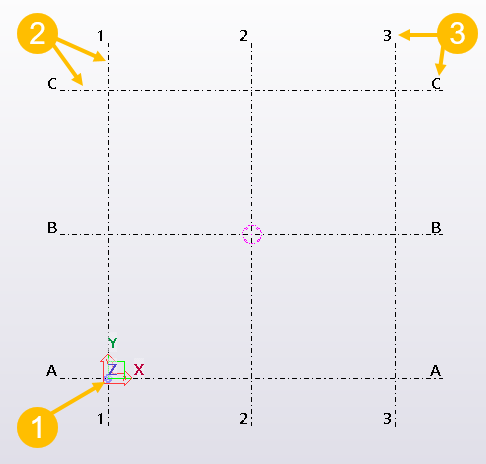

Terminología de malla
(1) El origen de la malla es el punto donde se cruzan los puntos cero de cada eje de coordenadas
(2) Las extensiones de línea de malla definen cuánto se extienden las líneas de malla en cada dirección
(3) Las etiquetas de malla son los nombres de las líneas de malla mostradas en las vistas

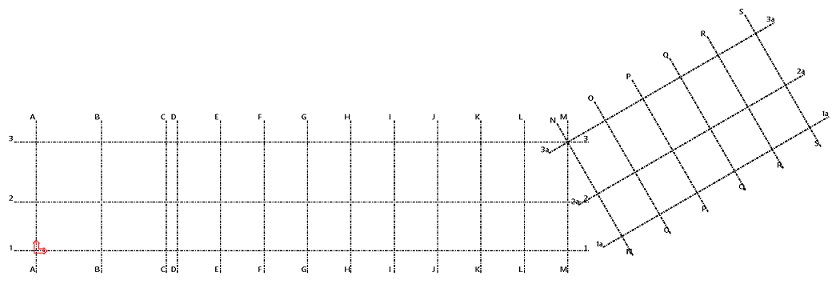

Varias mallas en un modelo
Puede tener varias mallas en un modelo. Puede crear una malla a gran escala para toda la estructura y mallas de menor tamaño para algunas secciones detalladas. Cree tantas mallas como sea necesario, de modo que pueda colocar fácilmente objetos en su modelo.
Líneas de malla individuales
Puede crear líneas de malla individuales y adjuntarlas a una malla existente.
Las líneas de malla individuales tienen identificadores. Si el conmutador de selección
Seleccionar línea malla está activo y selecciona una línea de malla, los identificadores aparecen en magenta. Si mueve los identificadores para hacer una malla sesgada, podrá hacerlo solamente en el plano XY local de la malla.
En caso de que no pueda ver la malla en el modelo
La malla no está visible en el modelo en ocasiones. Las posibles razones pueden ser:
-
Profundidad vista
La profundidad de vista no tiene ningún efecto en la visibilidad de la malla. La malla solamente se muestra en la vista si alguno de los planos de la malla se cruza con el plano de la vista. Para mover el plano de vista para que la malla sea visible, haga clic en la vista, haga clic con el botón derecho y seleccione .
-
Visibilidad de malla
La malla se puede ocultar. En la configuración de Visualizar puede controlar la visibilidad de la malla. Haga doble clic en la vista para abrir el cuadro de diálogo Propiedades Vista. Haga clic en el botón Visualizar... para abrir el cuadro de diálogo Visualizar y asegúrese de que esté seleccionada la casilla de verificación Mallas.
-
Área de trabajo
La malla puede estar fuera del área de trabajo y, por lo tanto, no es visible en la vista actual. Haga clic en la vista, haga clic con el botón derecho del ratón y seleccione Adaptar área trabajo a modelo entero para cambiar el tamaño del área de trabajo e incluir mallas.
-
La malla no existe
Puede que se haya borrado o no se haya creado la malla.
Para obtener más información, consulte ¿Por qué la malla no está visible en la vista 3D?
