모델의 그리드 작업

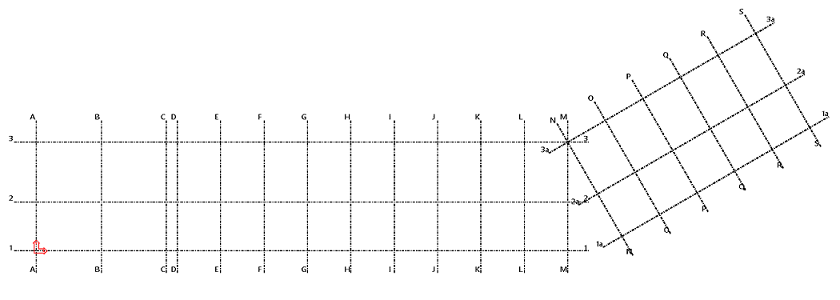

그리드는 수평면과 수직면이 3차원으로 결합된 복합체입니다. 그리드는 단속선과 점선을 사용하여 뷰 평면에 표시됩니다. 직사각형 및 방사형 그리드를 모두 생성할 수 있습니다. 그리드를 이용해 모델에서 객체 위치를 찾습니다. 그리드선을 움직이면 직사각형 그리드의 그리드선 위의 객체가 따라가도록 직사각형 그리드와 그리드선을 조작할 수 있습니다.

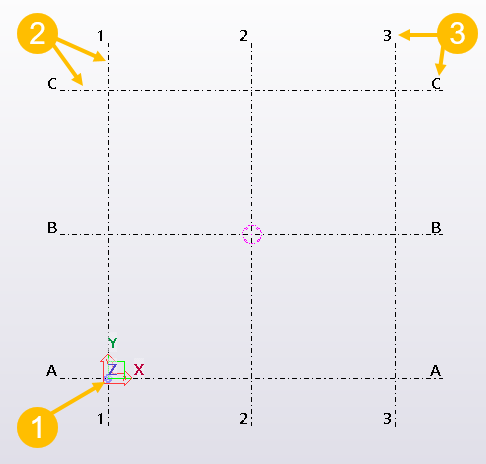

그리드 용어
(1) 그리드 원점은 각 좌표 축의 영점이 교차하는 지점입니다.
(2) 그리드선 연장은 그리드선이 각 방향으로 연장되는 거리를 정의합니다.
(3) 그리드 레이블은 뷰에 표시되는 그리드선 이름입니다.

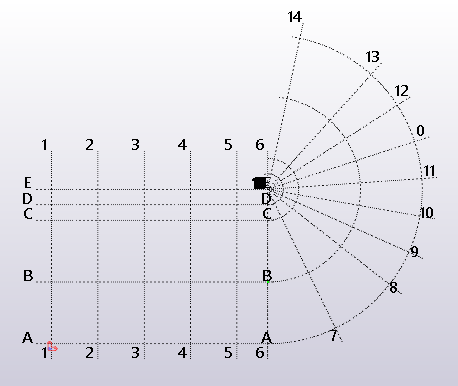

모델 1개 내의 여러 그리드
모델에 그리드 둘 이상을 둘 수 있습니다. 전체 구조는 대형 그리드를 생성하고, 좀더 상세한 부분은 소형 그리드를 생성할 수 있습니다. 모델에 객체를 쉽게 배치할 수 있도록 필요한 만큼 그리드를 생성합니다.
단일 그리드선
단일 그리드선을 생성하여 기존 그리드에 연결할 수 있습니다.
단일 그리드선에는 핸들이 있습니다.
그리드선 선택 선택 스위치가 활성 상태일 때 그리드선을 선택하면 핸들이 자홍색으로 표시됩니다. 핸들을 옮겨 기울어진 그리드를 만들 경우 이 작업은 그리드의 로컬 XY 평면에서만 가능합니다.
모델에서 그리드가 보이지 않는 경우
모델에 그리드가 보이지 않는 경우가 있습니다. 가능한 이유는 다음과 같습니다.
-
뷰 깊이
뷰 깊이는 그리드 가시성에 영향을 주지 않습니다. 그리드의 평면이 뷰 평면과 교차하는 경우에만 그리드가 뷰에 표시됩니다. 뷰 평면을 이동하여 그리드가 보이도록 하려면 뷰를 클릭하고 마우스 오른쪽 버튼을 클릭한 다음 을 선택합니다.
-
그리드 가시성
그리드를 숨길 수 있습니다. 표시 설정에서 그리드 가시성을 제어할 수 있습니다. 뷰를 두 번 클릭하여 뷰 속성 대화 상자를 엽니다. 표시(D)... 버튼을 클릭하여 대화 상자를 열고 표시 그리드 확인란이 선택되어 있는지 확인합니다.
-
작업 영역
그리드는 작업 영역 밖에 있을 수 있으므로 현재 뷰에 표시되지 않습니다. 그리드를 포함하도록 작업 영역의 크기를 조정하려면 뷰를 클릭하고 마우스 오른쪽 버튼을 클릭한 다음 전체 모델에 작업 영역 맞춤을 선택합니다.
-
그리드가 존재하지 않습니다.
그리드가 삭제되었거나 아직 생성되지 않았을 수 있습니다.
자세한 내용은 3D 뷰에서 그리드가 보이지 않는 이유는 무엇인가요?를 참조하십시오.
