Met vensters werken
Een aanzicht is een weergave van een model vanuit een specifiek gezichtspunt. Elk aanzicht wordt weergegeven in een eigen venster binnen Tekla Structures. Het selecteren van een onderdeel in een venster markeert het onderdeel in alle geopende vensters.
- Modelvensters maken
- Een venster openen, opslaan, wijzigen of verwijderen
- Schakelen tussen vensters
- Venstereigenschappen
Venstervlak
Elk aanzicht heeft een kijkvlak waarop de stramienen zichtbaar zijn en punten als blauwe kruizen worden weergegeven. Punten die zich buiten het kijkvlak bevinden, zijn rood. De vensterdiepte wordt gedefinieerd vanaf het kijkvlak.
U kunt het kijkvlak verplaatsen net als elk ander object. Als u een het verplaatst, dan gebruikt Tekla Structures alleen de vector die loodrecht op het kijkvlak staat. Klik op het aanzicht, klik met de rechtermuisknop en selecteer om het kijkvlak te verplaatsen.
Basisvensters
Basisvensters zijn vensters die parallel zijn aan de globale basisvlakken (xy, xz en zy). Het kijkvlak wordt in basisvensters altijd gedefinieerd door twee assen en de assen verschijnen in de naam van het vlak. De derde as staat loodrecht op het kijkvlak. Het wordt niet weergegeven in de naam van het vlak. Het model wordt in het basisaanzicht van het vlak weergegeven vanuit de richting van de derde as.
Wanneer u basisvensters maakt, moet u de afstand van het kijkvlak (de kijkvlakcoördinaat) vanaf de globale oorsprong in de richting van de derde as definiëren.

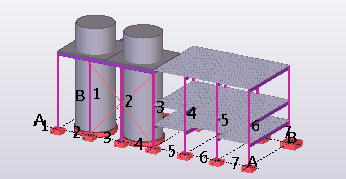

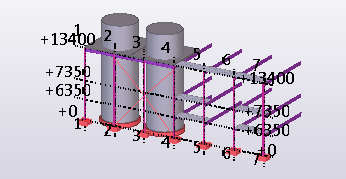

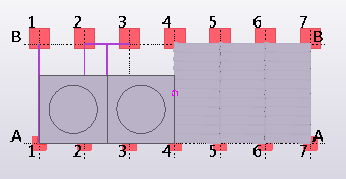

Voorbeelden van basisvensters:
|
Vlak |
3D venster |
Vlakvenster |
|---|---|---|
|
XY |
|
|
|
XZ |
|
|
|
ZY |
|
|
Overige vensters
Voor andere type vlakken kunt u het venstervlak en de coördinaten definiëren door punten aan te wijzen, of de punten zijn automatisch gedefinieerd, afhankelijk van de methode van opstellen.
Moet ik in een 3D- of 2D-venster modelleren?
Vensters kunnen 3D- of 2D-vensters zijn. 3D-, 2D- en ook verdiepingsvensters geven verschillende typen informatie, wat handig is voor verschillende taken.
Een veelvoorkomende techniek is om verschillende vensters te openen:
- Een 3D-venster om een werkelijke versie van het model te bekijken
- Een 2D-venster waarin u onderdelen kunt toevoegen en verbinden
- Een verdiepingsvenster om het niveau te controleren
Als u met verschillende schermen werkt, maximaliseert u uw werkgebied door de verschillende vensters op verschillende schermen te plaatsen.
U kunt eenvoudig tussen 3D-vensters en het vlakvenster wisselen door toetsenbordsneltoets Ctrl+P te gebruiken.
