网格术语

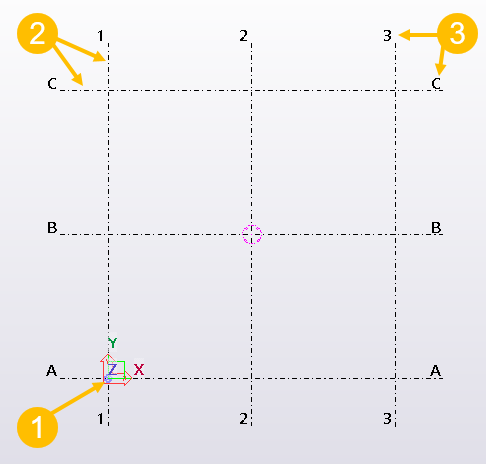

(1) 网格原点即各个坐标轴零点的交点

(2) 轴线延伸定义轴线在各个方向上延伸的距离

(3) 轴线标签是视图中显示的各轴线的名称

一个模型中有多条轴线

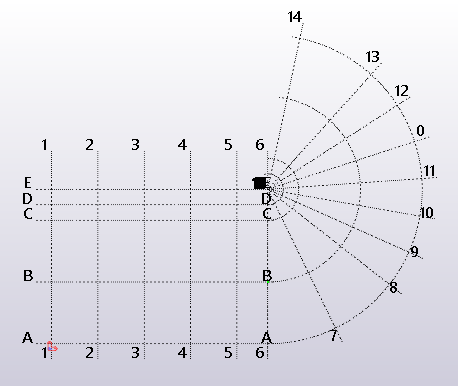

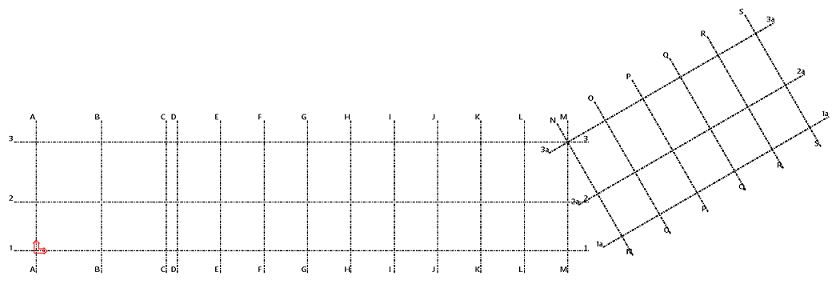

在一个模型中可以使用多条轴线。您可以为整个结构创建一个大标度轴线，并为一些细节部分创建较小的轴线。根据需要创建任意数量的网格，以便您可以在模型中轻松放置对象。

单条轴线

您可以创建单条网格线并将其附加到现有网格。

单条轴线具有控柄。如果已激活 选择轴线选择开关并且您选择了轴线，则控柄将呈红紫色。如果您想移动控柄以形成倾斜的网格，则只能在网格的局部 XY 平面上完成此操作。

如果您在模型中看不到网格

有时模型中看不到网格。可能的原因有：

• 视图深度

  视图深度对网格可见性没有影响。仅当任何网格平面与视图平面相交时，网格才会显示在视图中。要移动视图平面以使网格可见，请单击视图，然后右键单击并选择移动 > 线性。

• 网格可见性

  网格可以隐藏。您可以在 显示 设置中控制网格可见性。双击视图打开视图属性对话框。单击 显示(D)... 按钮打开 显示 对话框，并确保选中 网格 复选框。

• 工作区域

  网格可以位于工作区域之外，因此在当前视图中不可见。要调整工作区大小以包含网格，请单击视图，然后右键单击并选择适合工作区域到整个模型。

• 网格不存在

  网格可能已被删除，或者尚未创建。

有关详细信息，请参阅 为什么网格在 3D 视图中不可见？
