Praca z siatkami w modelu

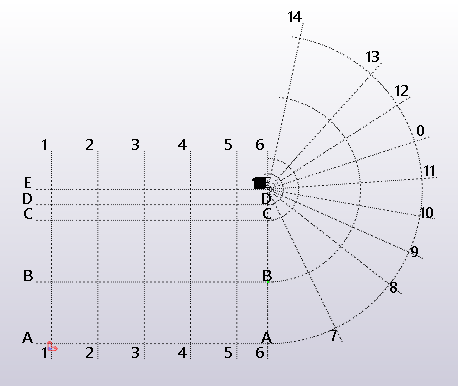

Siatka stanowi trójwymiarową strukturę złożoną z płaszczyzn poziomych i pionowych. Siatka jest reprezentowana na płaszczyźnie widoku za pomocą linii kreskowo-punktowej. Można tworzyć siatki prostokątne i radialne. Siatki służą jako pomoc do umieszczania obiektów w modelu. Siatki prostokątne i linie siatek mogą zachowywać się jak magnes, dzięki czemu obiekty na liniach siatek prostokątnych będą przesuwać się razem z nimi podczas przesuwania samej linii siatki.

Terminologia dotycząca siatki

(1) Początek siatki jest punktem, w którym przecinają się punkty zerowe współrzędnej każdej siatki

(2) Przedłużenia linii siatek określają, jak daleko w każdym kierunku sięgają linie siatki

(3) Etykiety siatki są nazwami linii siatek wyświetlanych w widokach

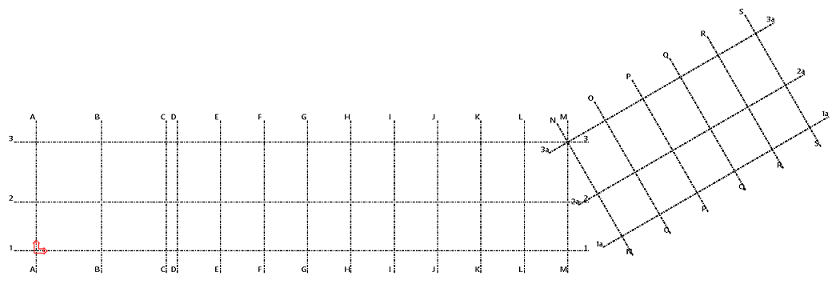

Kilka siatek w jednym modelu

W modelu może występować więcej niż jedna siatka. Można utworzyć siatkę o dużej skali dla całej konstrukcji oraz siatki mniejsze przeznaczone do sekcji szczegółowych. Utwórz dowolną liczbę siatek, aby można było łatwo umieszczać obiekty w modelu.

Pojedyncze linie siatki

Możliwe jest utworzenie pojedynczych linii siatki i przyłączenie ich do istniejącej siatki.

Pojedyncze linie siatki mają uchwyty. Jeśli przełącznik wyboru Wybierz linię siatki jest aktywny i zostanie wybrana linia siatki, uchwyty będą wyświetlane w kolorze fioletowym. Można przesunąć uchwyty, aby utworzyć siatkę ukośną, ale jest to możliwe tylko w lokalnej płaszczyźnie XY siatki.

Jeśli nie widać siatki w modelu

Czasami siatka nie jest widoczna w modelu. Możliwe przyczyny:

Głębokość widoku

Głębokość widoku nie ma wpływu na widoczność siatki. Siatka jest wyświetlana w widoku tylko wtedy, gdy którakolwiek z płaszczyzn siatki przecina się z płaszczyzną widoku. Aby przesunąć płaszczyznę widoku w celu wyświetlenia siatki, kliknij widok, kliknij prawym przyciskiem myszy i wybierz Przesuń > Liniowo.
Widoczność siatki

Siatka może być ukryta. Widoczność siatki można skonfigurować w ustawieniach Wyświetl. Kliknij dwukrotnie widok, aby otworzyć okno dialogowe Właściwości widoku. Kliknij przycisk Wyświetl... , aby otworzyć okno dialogowe Wyświetl , i upewnij się, że pole wyboru Siatki jest zaznaczone.
Obszar roboczy

Siatka może znajdować się poza obszarem roboczym i dlatego nie jest widoczna w bieżącym widoku. Aby zmienić rozmiar obszaru roboczego w celu uwzględnienia siatek, kliknij widok, kliknij prawym przyciskiem myszy i wybierz polecenie Dopasuj obszar roboczy do całego modelu.
Siatka nie istnieje

Siatka mogła zostać usunięta lub nie została jeszcze utworzona.

Aby uzyskać więcej informacji, zobacz Dlaczego siatka nie jest widoczna w widoku 3D?
