Работа с сетками в модели

Сетка представляет собой трехмерную совокупность горизонтальных и вертикальных плоскостей. На плоскости вида сетка отображается штрихпунктирными линиями. Можно создавать прямоугольные и радиальные сетки. Сетки используются в качестве вспомогательного инструмента для размещения объектов в модели. Прямоугольные сетки и линии сеток можно сделать магнитными, чтобы при перемещении линии сетки объекты на этой линии следовали за ней.

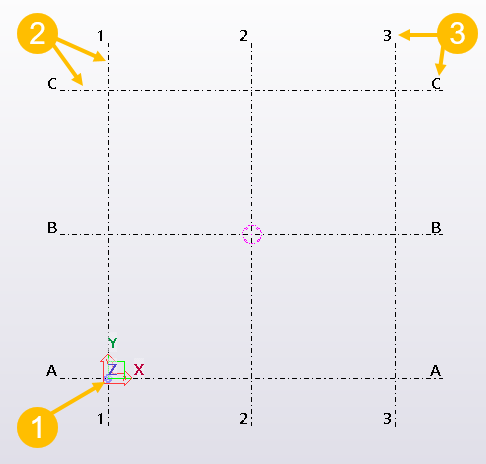

Терминология сеток

(1) Начало координат сетки — это точка, где пересекаются координатные оси

(2) Удлинения линий сетки определяют, насколько линии выходят за крайнюю перпендикулярную линию в каждом направлении

(3) Метки сетки — это названия линий сетки, отображаемые на видах

Несколько сеток в одной модели

В модели может быть несколько сеток. Можно создать одну большую сетку для всей конструкции и несколько меньших сеток для отдельных секций с большим количеством деталей. Создавайте столько сеток, сколько необходимо, чтобы вам было удобно размещать объекты в модели.

Отдельные линии сетки

Можно создать отдельные линии сетки и присоединить их к существующей сетке.

Отдельные линии сетки имеют ручки. Когда вы выбираете линию сетки (для этого должен быть активен переключатель выбора Выбрать линию сетки), на ней появляются ручки пурпурного цвета. Переместить ручки, чтобы получить сетку со сдвигом, можно только на локальной плоскости XY сетки.

Если вы не видите сетку в модели

Иногда сетка в модели не отображается. Возможные причины:

Глубина вида

Глубина вида не влияет на видимость сетки. Сетка отображается на виде только в случае, если какая-либо из плоскостей сеток пересекается с плоскостью вида. Чтобы переместить плоскость вида и сделать сетку видимой, нажмите на вид, щелкните правой кнопкой мыши и выберите Переместить > Линейно.
Видимость сетки

Сетку можно скрыть. Видимостью сетки можно управлять в настройках Отображение. Дважды щелкните вид, чтобы открыть диалоговое окно Свойства вида. Нажмите кнопку Отображать... , чтобы открыть диалоговое Отображение окно, и убедитесь, что флажок «Сетки » установлен.
Рабочая область

Сетка может выходить за пределы рабочей области. Следовательно, она не будет видна на текущем виде. Чтобы изменить размер рабочей области и включить сетки, нажмите вид, щелкните правой кнопкой мыши и выберите Подгонка рабочей области по модели полностью.
Сетка не существует

Возможно, сетка удалена либо еще не создана.

Дополнительную информацию см. в разделе Почему сетка не отображается на 3D-виде?
