プロパティ パネルが開いて、オブジェクトの現在のプロパティが表示されます。

Tekla Structures では、変更されたプロパティはプロパティ パネルで黄色でハイライトされます。

無効な値を入力した場合、Tekla Structures に赤枠と感嘆符でエラーが示されます。

チェック マークを 1 つずつオフにすることも、セクション全体とそのすべてのプロパティを選択することもできます。

プロパティ パネルの下部にある [すべての選択] および [何も選択しない] スイッチを使用することで、すべての変更を選択したり、すべての変更をクリアしたりできます。

Tekla Structures プロパティ パネル設定の デフォルト値を自動的に設定 オプション ( プロパティ パネルの設定) を選択した場合、同じタイプのオブジェクトを次回作成するときに、オブジェクトが変更され、現在のプロパティが使用されます。

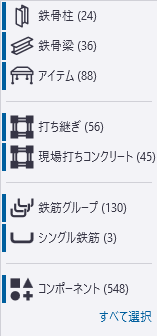

プロパティ パネルには、選択したオブジェクトのプロパティが表示されます。

値が異なる設定では、テキスト [異なる] が示され、値またはオプションがリストに表示されます。共通プロパティがない場合、プロパティ パネルは空になります。

モデル オブジェクトまたは図面オブジェクトを 1 つしか選択しない場合と同じ方法で、リストから値を選択するか、プロパティの新しい値を入力できます。

Tekla Structures では、変更されたプロパティは黄色でハイライトされます。

選択したプロパティが変更されます。

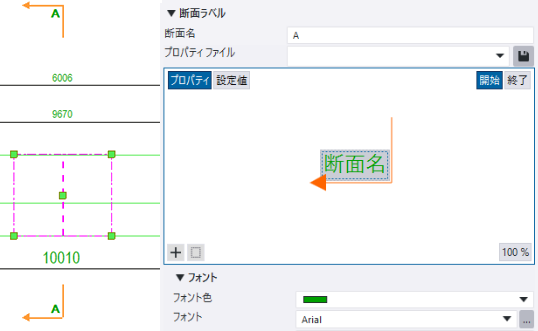

プロパティ パネルが開いて、注記オブジェクトの現在のプロパティが表示されます。プロパティは、コンテナというボックスにあります。以下は、断面マークのビジュアル エディタの例です。

• 注記オブジェクトの事前定義された内容を読み込むには、[プロパティ ファイル] リストからプロパティ ファイルを選択します。
• プレビューでプロパティ名またはプロパティ値を表示するには、[プロパティ] ボタンまたは [設定値] ボタンをクリックします。これらのボタンは、注記を変更する場合にのみ使用できます。
• [%] ボタンをクリックすると、プレビューに現在のズームレベルが表示されます。マウスの中ボタンをスクロールすることで、ズームインまたはズームアウトすることができます。% ボタンをクリックすると、最適サイズにズームできます。
• 断面マークで、作業対象の断面ラインの端部を指定するには、[始端] または [終端] をクリックします。

• コンテナが空の場合、コンテナをクリックすると要素リストが自動的に開きます。
• ほとんどのビジュアル エディターでは、要素とコンテナをドラッグできます。寸法注記エディターでは、要素をコンテナ内にドラッグできます。
• 要素またはコンテナを削除するには、要素またはコンテナの右上隅にある赤い [削除] ボタン をクリックします。
• 要素を検索するには、[要素] リストを開いたときに表示される検索ボックスを使用します。使用可能な要素は、注記オブジェクト タイプによって異なります。
• ユーザー定義情報、テンプレート属性、またはカスタム プロパティを追加するには、使用可能な属性のリストから属性を選択します。非表示のユーザー定義情報を追加するには、検索ボックスに名前を入力し、Enter キーを押します。
• 新しいコンテナを断面マーク、部分詳細マーク、またはビュー ラベルに追加するには、 [新しいコンテナー] ボタンをクリックします。最大 5 つのコンテナを追加できます。
• 寸法注記では、注記コンテナをクリックして、注記に要素を追加する必要があります。注記タグに一部の内容が含まれている場合、コンテナ アイコンは に変わります。寸法注記にテキストを直接入力することもできます。このテキストは、コンテナと同じように表示されます。

選択したプロパティが変更されます。

さまざまなタイプの注記オブジェクトの追加と変更の詳細については、以下のリンクをクリックしてください。

マーク プロパティ

図面での断面マークの追加と変更

図面での部分詳細マークの追加と変更

寸法プロパティ

寸法の手動追加

図面へのアソシエート マークの追加

図面内のマークまたはメモの変更

図面のビュー プロパティ

図面へのビューの作成

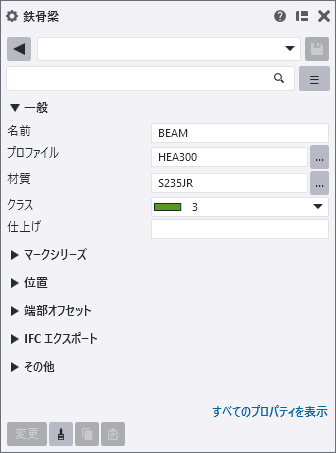

使用頻度の高いプロパティのみが表示されます。他のプロパティは非表示になります。

すべてのプロパティが頻繁に使用されると設定されている場合、[表示するプロパティを減らす] ボタンは使用できません。
