Objecteigenschappen weergeven en wijzigen in het eigenschappenvenster
Tekla Structures geeft de eigenschappen van verschillende modelobjecten en tekeningobjecten weer in het eigenschappenvenster dat een zijvenster is.
U kunt slechts één eigenschappenvenster tegelijkertijd open hebben. Dit betekent dat u de eigenschappen van slechts één objecttype tegelijkertijd kunt weergeven.
U kunt het eigenschappenvenster aanpassen. U kunt bijvoorbeeld de instellingen rangschikken als u dat wilt of de instellingen die u niet nodig hebt, verbergen of verwijderen.
Als u snel de eigenschappen van slechts enkele objecten wilt wijzigen, gebruikt u de mini werkbalk.
Het eigenschappenvenster openen
U opent de eigenschappen in het eigenschappenvenster als volgt:
-
Als het eigenschappenvenster is gesloten: dubbelklikt u op een model- of tekeningobject of klikt u op de knop Eigenschappen
in het zijvenster. -
Als het eigenschappenvenster open is: selecteer een modelobject of een tekeningobject.
-
Houd Shift ingedrukt en klik op een commando op het lint.
-
Dubbelklik in het lint op het commando.
De eigenschappen van een modelobject of een tekeningobject wijzigen
-
Als u de selectie wilt wissen, klikt u op de vinkjes naast elke instelling om ze te verwijderen.
U kunt de vinkjes een voor een wissen of een hele sectie en al zijn eigenschappen selecteren.
U kunt de knoppen Alles selecteren en Geen selecteren onderaan het eigenschappenvenster gebruiken om alle wijzigingen te selecteren of alle wijzigingen te verwijderen.
-
Als u een object met de standaardwaarden in plaats van de zojuist door u toegepaste waarden wilt maken, laadt u eerst het standaardbestand.
Merk op dat als u de mini werkbalk of rechtstreekse wijziging gebruikt om een modelobject te wijzigen, dan wijzigen de huidige eigenschappen niet en worden deze niet automatisch toegepast wanneer u het volgende object van hetzelfde type maakt.
De eigenschappen van meerdere modelobjecten of tekeningobjecten wijzigen
U kunt meerdere model- of tekeningobjecten in het model of in de tekening selecteren en de eigenschappen in een keer wijzigen. De geselecteerde objecten kunnen van hetzelfde objecttype zijn, zoals stalen kolommen of schetsobjecten in tekeningen, of ze kunnen van verschillende objecttypen zijn. In het eigenschappenvenster worden echter alleen de eigenschappen getoond die alle geselecteerde objecten gemeenschappelijk hebben.
-
Selecteer de objecten in het model of in de tekening.
Het eigenschappenvenster geeft de eigenschappen voor de geselecteerde objecten weer.
De instellingen waarvan de waarden verschillend zijn, hebben de tekst Varieert en de waarden of opties worden weergegeven in een lijst. Als er geen gemeenschappelijke eigenschappen zijn, is het eigenschappenvenster leeg.
Als u wilt controleren welke objecten u in het model of de tekening hebt geselecteerd, klikt u op de knop Objecttypelijst
om de lijst met de geselecteerde objecten te openen.
Als u de objectselectie wilt wijzigen, houdt u Ctrl ingedrukt en klikt u in de lijst op de objecttypen die u in de selectie wilt uitsluiten of opnemen.
De inhoud van het eigenschappenvenster wijzigt volgens uw selectie.
Als u alle objecten wilt selecteren, klikt u op de knop Alles selecteren.
De eigenschappen van toegevoegde objecten bij tekeningen in de visual editor wijzigen
Het eigenschappenvenster van de tekening bevat een visuele editor voor het bewerken enkele tekeningopmerkingen, zoals maatlijntags, aanzichtlabels, associatieve opmerkingen en de meeste labeltypen. U kunt de resulterende opmerking zien terwijl u deze maakt, dit maakt het bewerken van de opmerkingenobjecten veel eenvoudiger.
-
Dubbelklik op een toegevoegd object in een geopende tekening om de eigenschappen te wijzigen.

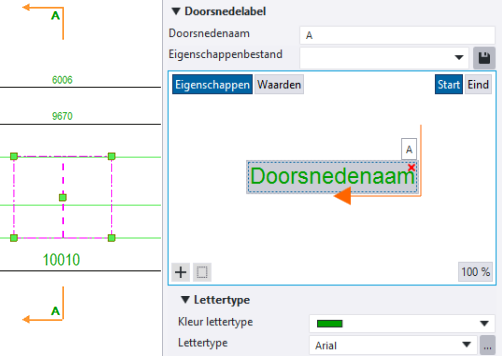

Het eigenschappenvenster wordt geopend en toont de huidige eigenschappen van het toegevoegde object. De eigenschappen bevinden zich in vakken die containers worden genoemd. Hieronder ziet u een voorbeeld van de visuele editor voor doorsnedelabels.
- Selecteer een eigenschappenbestand in de lijst Eigenschappenbestand om vooraf gedefinieerde inhoud te laden voor het opmerkingenobject wilt laden.
- Klik op de knop Eigenschappen of Waarden om de eigenschapsnaam of de eigenschapswaarde weer te geven in het voorbeeld. Deze knoppen zijn alleen beschikbaar wanneer u een opmerking wijzigt.
- De %-knop geeft het huidige zoomniveau in het voorbeeld weer. U kunt in- of uitzoomen door met de middelste muis knop te schuiven. Klik op de %-knop om naar te best passend te zoomen.
- Klik in doorsnedelabels op Start of Eind om aan te geven met welke uiteinde van de doorsnede u wilt werken.
-
Klik op een container en klik dan op de knop
Nieuw element om een element toe te voegen aan de container.
- Als de container leeg is, wordt wanneer u op de container klikt de lijst met elementen automatisch geopend.
- In de meeste visuele editors kunt u elementen en containers verslepen. Met de maatlijntageditor kunt u alleen elementen binnen een container verslepen.
- Als u een element of een container wilt verwijderen, klikt u op de rode verwijderknop
in de rechterbovenhoek van het element of de container. - Als u naar elementen wilt zoeken, gebruikt u het zoekvak dat wordt geopend wanneer u de lijst element opent. De beschikbare elementen variëren volgens het toegevoegde objecttype.
- Als u een gebruikersattribuut, template-attribuut of aangepaste eigenschap wilt toevoegen, selecteer dan het attribuut in de lijst met beschikbare attributen. Als u een verborgen gebruikersattribuut wilt toevoegen, typ dan de naam in het zoekvenster en druk op Enter.
- Klik op de knop
Nieuwe container om nieuwe containers toe te voegen aan doorsnedesymbolen, detaillabels of aanzichtlabels. U kunt maximaal vijf containers toevoegen. - In maatlijntags moet u eerst op een tagcontainer klikken om in de Label Editor elementen in het tag toe te kunnen voegen. Als een maatlijntag inhoud heeft, wijzigt het containerpictogram in
. U kunt ook rechtstreeks tekst in maatlijntags invoeren, de tekst wordt zoals deze zich in de container bevindt weergegeven.
Toon alleen veelgebruikte eigenschappen in het eigenschappenvenster
U kunt voor elk object type afzonderlijk bepalen welke eigenschappen in het eigenschappenvenster worden weergegeven. Zo kunt u uw favoriete sets met eigenschappen voor elk objecttype maken en het eigenschappenvenster overzichtelijker maken door de eigenschappen te verbergen die niet vaak nodig zijn.
Pas de opmaak van het eigenschappen venster aan met de Eigenschappenvenstereditor en markeer elke eigenschap als vaak of zelden gebruikt. Wanneer u het eigenschappenvenster gebruikt, kunt u selecteren of u alleen de vaakgebruikte eigenschappen of alle eigenschappen van een objecttype wilt weergeven.
Nadat u de eigenschappen in de Eigenschappenvenstereditor hebt gemarkeerd als vaak of zelden gebruikt, wordt de Minder eigenschappen weergeven-knop of de Alle eigenschappen weergeven-knop op de onderzijde van het eigenschappenvenster geactiveerd. Gebruik de knoppen om te wisselen tussen de eigenschappen die u veel of weinig gebruikt.
-
Als u alle eigenschappen wilt zien, klikt u op de knop Alle eigenschappen weergeven.
In het eigenschappenvenster zoeken
Gebruik de zoekopdracht om de benodigde eigenschappen of de gebruikersattributen (UDA's) te zoeken. Voer de zoekterm in het zoekvak in het eigenschappenvenster in.
Als u meerdere verschillende objecttypen in het model hebt geselecteerd, zoekt de zoekopdracht naar de eigenschappen die voor alle geselecteerde objecttypen gemeenschappelijk zijn. Gebruikersattributen die met de zoekcriteria overeenkomen worden weergegeven, zelfs als ze niet aan de opmaak van het eigenschappenvenster zijn toegevoegd.
Als u één enkel sterretje * in het zoekvak invoert, worden alle eigenschappen en gebruikersattributen weergegeven die voor het geselecteerde objecttype beschikbaar zijn. U kunt vervolgens eenvoudig een waarde voor een eigenschap of voor een UDA invoeren, zelfs als de eigenschap of het UDA niet standaard in het eigenschappenvenster zichtbaar is.
