Objekteigenschaften im Eigenschaftenbereich anzeigen und ändern
Tekla Structures zeigt die Eigenschaften unterschiedlicher Modell- und Zeichnungsobjekte im Eigenschaftenbereich an, der sich im Seitenbereich des Fensters befindet.
Beachten Sie, dass immer nur ein Eigenschaftenbereichsfenster geöffnet sein kann. Sie können also nur die Eigenschaften eines einzelnen Objekttyps betrachten.
Sie können den Eigenschaftenbereich anpassen. Beispielsweise können Sie die Einstellungen nach Belieben anordnen und überflüssige Einstellungen ausblenden oder entfernen.
Wenn nur die Eigenschaften einiger weniger Objekte schnell geändert werden sollen, nutzen Sie dazu die kontextabhängige Symbolleiste.
Öffnen des Eigenschaftenbereichs
So öffnen Sie den Eigenschaftenbereich:
-
Wenn der Eigenschaftenbereich geschlossen ist: Doppelklicken Sie auf ein Modell- oder Zeichnungsobjekt, oder klicken Sie auf die Schaltfläche Eigenschaften
im Seitenbereich. -
Wenn der Eigenschaftenbereich geöffnet ist: Wählen Sie ein Modellobjekt oder ein Zeichnungsobjekt aus.
-
Klicken Sie bei gedrückter Umschalttaste auf einen Befehl auf dem Menüband.
-
Doppelklicken Sie im Menüband auf einen Befehl.
Eigenschaften eines Modell- oder Zeichnungsobjekts ändern
-
Um die Auswahl aufzuheben, klicken Sie auf die Häkchen neben den Einstellungen, um sie zu entfernen.
Sie können die Häkchen einzeln entfernen oder einen kompletten Abschnitt mit allen Eigenschaften auswählen.
Sie können die Schalter Alle auswählen und Nichts auswählen am unteren Rand des Eigenschaftenbereichs verwenden, um alle Änderungen auszuwählen oder die Auswahl aufzuheben.
-
Wenn Sie ein Objekt unter Verwendung der Standardwerte anstelle der soeben verwendeten Werte erstellen möchten, laden Sie zunächst die Standarddatei.
Beachten Sie, dass über die kontextabhängige Symbolleiste oder die direkte Änderung vorgenommene Änderungen an Objekten nicht die aktuellen Eigenschaften geändert werden und beim späteren Erstellen anderer Objekte desselben Typs nicht automatisch verwendet werden.
Eigenschaften von mehreren Modell- oder Zeichnungsobjekten ändern
Sie können mehrere Modell- oder Zeichnungsobjekte im Modell bzw. in der Zeichnung auswählen und deren Eigenschaften in einem Arbeitsschritt ändern. Die ausgewählten Objekte können vom selben Objekttyp sein, z. B. Stahlstützen oder Skizzenobjekte in Zeichnungen, oder sie können verschiedene Objekttypen aufweisen, aber der Eigenschaftenbereich zeigt nur die Eigenschaften an, die für alle ausgewählten Objekte gelten.
-
Wählen Sie die Objekte im Modell oder in der Zeichnung aus.
Im Eigenschaftenbereich werden die Eigenschaften der ausgewählten Objekte angezeigt.
In den Einstellungen mit unterschiedlichen Werten der Text Variiert angezeigt, und die Werte oder Optionen werden in einer Liste angezeigt. Wenn es keine gemeinsamen Eigenschaften gibt, ist der Eigenschaftenbereich leer.

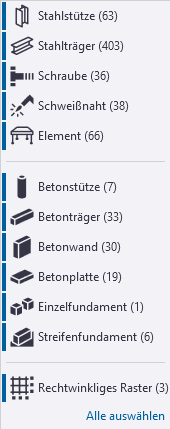

Über die Schaltfläche Objekttypliste
können Sie in einer Liste der ausgewählten Objekte prüfen, welche Objekte Sie im Modell oder in der Zeichnung ausgewählt haben.
Halten Sie die STRG-Taste gedrückt und klicken Sie zum Anpassen der Objektauswahl auf die Objekttypen in der Liste, die Sie in die Auswahl einbeziehen oder davon ausschließen möchten.
Der Inhalt des Eigenschaftenbereichs ändert sich je nach Auswahl.
Klicken Sie zum Auswählen aller Objekte auf die Schaltfläche Alle auswählen.
Eigenschaften von Zeichnungsbezeichnungsobjekten im grafischen Editor ändern
Im Eigenschaftenbereich der Zeichnung finden Sie einen grafischen Editor zum Bearbeiten von einigen Zeichnungsanmerkungen wie Maßbezeichnungen, Ansichtsüberschriften, assoziative Anmerkungen und die meisten Bezeichnungstypen. Das Ergebnis in den Bezeichnungen können Sie beim Erstellen anzeigen. Dadurch gestaltet sich die Bearbeitung der Bezeichnungsobjekte sehr viel einfacher.
-
Zum Ändern von Eigenschaften doppelklicken Sie zunächst in einer geöffneten Zeichnung auf ein Bezeichnungsobjekt.

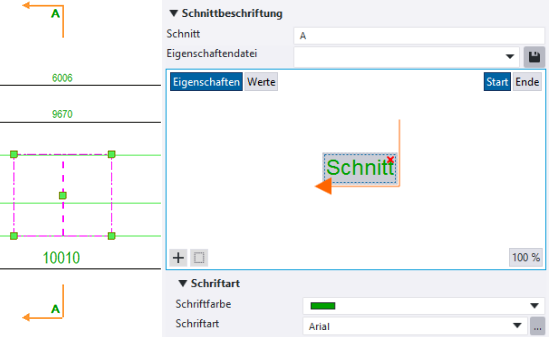

Der Eigenschaftenbereich wird geöffnet und zeigt die aktuellen Eigenschaften des Bezeichnungsobjekts an. Die Eigenschaften werden in Feldern, den sogenannten Containern, angezeigt. Hier finden Sie eine Beispieldarstellung des grafischen Editors für Schnittbezeichnungen.
- Zum Laden vordefinierter Inhalte des Bezeichnungsobjekts wählen Sie aus der Liste Eigenschaftendatei eine Eigenschaftendatei aus.
- Klicken Sie auf die Schaltfläche Eigenschaften oder Werte, um entweder den Namen oder den Wert der Eigenschaft in der Vorschau anzuzeigen. Diese Schaltflächen sind nur beim Ändern von Anmerkungen verfügbar.
- Die Schaltfläche % zeigt den aktuellen Vergrößerungsgrad in der Vorschau an. Durch Scrollen mit der mittleren Maustaste können Sie ihn vergrößern oder verkleinern. Durch Klicken auf die Schaltfläche % wird die Größe optimal angepasst.
- Zur Angabe des zu bearbeitenden Schnittlinienendes klicken Sie in Schnittbezeichnungen auf Start oder Ende.
-
Zum Hinzufügen eines Elements zu einem Container klicken Sie erst auf einen Container und dann auf die Schaltfläche
Neues Element.
- Bei leeren Containern öffnet sich nach dem Klicken auf einen Container automatisch die Elementliste.
- In den meisten grafischen Editoren können Sie an Elementen und Containern ziehen. Mit dem Editor für Maßbezeichnung können Sie nur an Elementen innerhalb eines Containers ziehen.
- Zum Löschen eines Elements oder eines Containers klicken Sie in der oberen rechten Ecke des Elements oder Containers auf die Löschschaltfläche
mit dem roten Kreuz. - Über das beim Öffnen der Elementliste angezeigte Suchfeld können Sie nach Elementen suchen. Je nach Bezeichnungsobjekttyp sind unterschiedliche Elemente verfügbar.
- Zum Hinzufügen eines benutzerdefinierten Attributs, eines Vorlagenattributs oder einer benutzerdefinierten Eigenschaft wählen Sie das Attribut aus der Liste der verfügbaren Attribute aus. Zum Hinzufügen eines ausgeblendeten benutzerdefinierten Attribut geben Sie den Namen in das Suchfeld ein und drücken die Eingabetaste.
- Zum Hinzufügen neuer Container zu Schnittbezeichnungen, Detailbezeichnungen oder Ansichtsüberschriften klicken Sie auf die Schaltfläche
Neuer Container. Sie können bis zu fünf Container hinzufügen. - Bei Maßbezeichnungen klicken Sie zunächst auf einen Bezeichnungscontainer, um der Bezeichnung mit dem Editor für Bezeichnungen Elemente hinzuzufügen. Bei Maßbezeichnungen mit Inhalt wird das Containersymbol auf
geändert. Der Text kann auch direkt in Maßbezeichnungen eingegeben werden. Der Text wird wie im Container dargestellt.
Nur häufig verwendete Eigenschaften im Eigenschaftenbereich anzeigen
Für die einzelnen Objekttypen können Sie separat die im Eigenschaftenbereich angezeigten Eigenschaften bestimmen. Auf diese Weise erstellen Sie einen Satz aus bevorzugten Eigenschaften für die einzelnen Objekttypen und gestalten durch Ausblenden selten verwendeter Eigenschaften den Eigenschaftenbereich übersichtlicher.
Sie können mit dem Eigenschaftenbereich-Editor das Layout des Eigenschaftenbereichs anpassen und die einzelnen Eigenschaften als häufig oder selten verwendet markieren. Über den Eigenschaftenbereich können Sie auswählen, ob nur die häufig verwendeten Eigenschaften oder alle Eigenschaften eines Objekttyps angezeigt werden sollen.
Nachdem Sie im Eigenschaftenbereich-Editor die Eigenschaften als häufig oder selten verwendet markiert haben, wird die Schaltfläche Weniger Eigenschaften anzeigen oder Alle Eigenschaften anzeigen unten im Eigenschaftenbereich aktiviert. Über die Schaltflächen können Sie zwischen den Anzeigen häufig oder selten verwendeter Eigenschaften hin und her wechseln.
-
Zum Anzeigen aller Eigenschaften klicken Sie auf die Schaltfläche Alle Eigenschaften anzeigen.
Suchen im Eigenschaftenbereich
Verwenden Sie die Suche, um die benötigten Eigenschaften oder die benutzerdefinierten Attribute (BDA) zu suchen. Geben Sie den Suchbegriff in das Suchfeld im Eigenschaftenbereich ein.
Bei der Auswahl mehrerer verschiedener Objekttypen im Modell erfolgt die Suche für Eigenschaften, die allen ausgewählten Objekttypen gemein sind. BDA, die den Suchkriterien entsprechen, werden angezeigt, auch wenn Sie nicht zum Eigenschaftenbereich-Layout hinzugefügt wurden.
Wenn Sie in das Suchfeld ein einzelnes Sternchen * eingeben, werden alle für den ausgewählten Objekttyp verfügbaren Eigenschaften und BDA angezeigt. Sie können dann einfach einen Wert für eine Eigenschaft oder ein BDA eingeben, und zwar selbst dann, wenn die Eigenschaft oder das BDA standardmäßig nicht im Eigenschaftenbereich sichtbar ist.
