Tekla Structures を起動し、Tekla Launcher (プレビュー) を使用してモデルを開く
Tekla Launcher を使用して Tekla Structures を起動し、モデルを開くこともできます。
Tekla Launcher を使用すると、Trimble Downloads から環境をダウンロードしてインストールしなくても、モデルを開いて作成したり、Tekla Model Sharing モデルを開いて参加したりできます。Tekla Launcher では、環境はクラウド サービスに保存されて維持されるため、モデルで作業するすべてのユーザーが、一貫した設定とファイルを含む同じ環境を使用できます。Tekla Launcher を使用すると、最近使用したモデルに簡単にアクセスでき、すぐに利用可能な環境で新しいモデルを作成できます。
Tekla Structures 2025では、プレビュー機能として Tekla Launcher 機能が導入されています。詳細については、「 Tekla Structures 2025のプレビュー機能」を参照してください。
クラウド サービス内の Tekla Structures 環境と、Trimble Downloads からダウンロードされた環境は同じソースから構築されるため、環境ファイルの内容は同じです。
Tekla Launcher を使用して独自の環境をホストすることはできない点に注意してください。
Tekla Launcher を使用して作成された Tekla Model Sharing モデルは、それが作成された環境および環境バージョンに制限されます。これにより、共有モデルのすべてのユーザーが同じ環境を使用することになります。
Tekla Structures をインストールすると、次の 2 つのデスクトップ アイコンが表示されます。
- Tekla Launcher 起動画面を起動する
。 - 従来の Tekla Structures 起動画面を起動する
。
Tekla Launcher を使用して Tekla Structures を起動するには、デスクトップ アイコン をダブルクリックするか、Windows の [スタート] メニューから Tekla Launcher を選択します。
Tekla Launcherを初めて開くと、 Tekla Structures サブスクリプションを選択するダイアログが開きます。最高レベルの機能を含むサブスクリプション オプションが自動的に選択されます。複数のサブスクリプションがある場合は、サブスクリプションを切り替えることができます。
Tekla Launcher 内で新規モデルを作成する
Tekla Launcher を開いたら、任意の環境で新しいモデルを作成できます。
-
モデルテンプレートを使用せずに新しいモデルを作成するには、 新しい空白モデル templateに移動して 作成をクリックします。

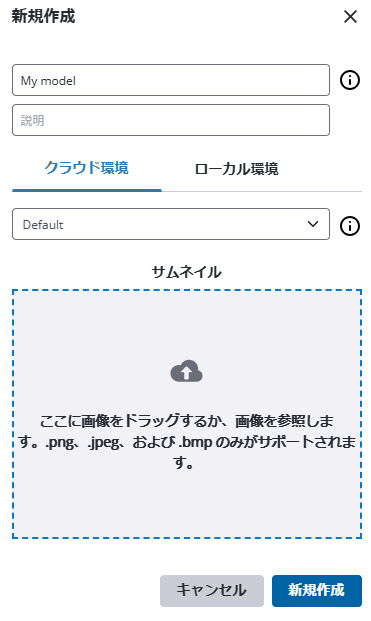

[新規作成] ダイアログが表示されます。
モデル テンプレートを使用してモデルを作成する場合、[追加された部材] タブで適切なテンプレートを選択します。
-
[追加された部材] タブで、モデル テンプレートを選択します。
user.ini の
XS_MODEL_TEMPLATE_DIRECTORYで定義されたモデル テンプレートは、Tekla Launcher に自動的にインポートされます。これらのテンプレートは、[自分の組織のテンプレートのみ] チェックボックスをオンにすると表示されます。さらに、..Users\<User>\AppData\Local\Trimble\Tekla Structures\<version>\UserSettings\ModelTemplates のモデル テンプレートは Tekla Launcher にインポートされます。
Tekla Launcher の各モデル テンプレートには、テンプレートで使用されている環境と役割がリストされるカードがあります。カードに Trimble ロゴがある場合、モデル テンプレートは Trimble によって作成されています。
重要なモデルテンプレートをお気に入りとしてマークできます。お気に入りはユーザー設定であり、Tekla Structures の各バージョンがコンピューターに別個に保存されます。
左側の検索を使用してモデルテンプレートを検索できます。テンプレート名または説明のテキストを検索語として使用するか、地域または業界で検索します。
-
[作成] をクリックします。
-
新しいモデルの名前と説明を入力します。
-
必要に応じて、モデルのサムネイル イメージを追加します。
-
新規作成 をクリックします。
すべてのデータはモデルの作成時にダウンロードされ、ローカルにキャッシュされます。
Tekla Structures が起動し、モデルが開きます。
ローカルで作成されたモデルテンプレートのメタデータ
ローカルで作成されたモデル テンプレートは、template-metadata.json ファイルにいくつかのメタデータを提供します。
サポートされているメタデータIDは次のとおりです。
SupportedEnvironments, SupportedRegions, SupportedIndustries
SupportedEnvironments format is Environment{Role_b, Role_a}
example:
{
"metadataPairs":[
{
"MetadataDefinitionId":"SupportedEnvironments",
"Value":"SwitzerlandEnvironment"
},
{
"MetadataDefinitionId":"SupportedRegions",
"Value":"Switzerland"
},
{
"MetadataDefinitionId":"SupportedIndustries",
"Value":"All"
}
]
}Tekla Launcher で最近使用したモデルを開く

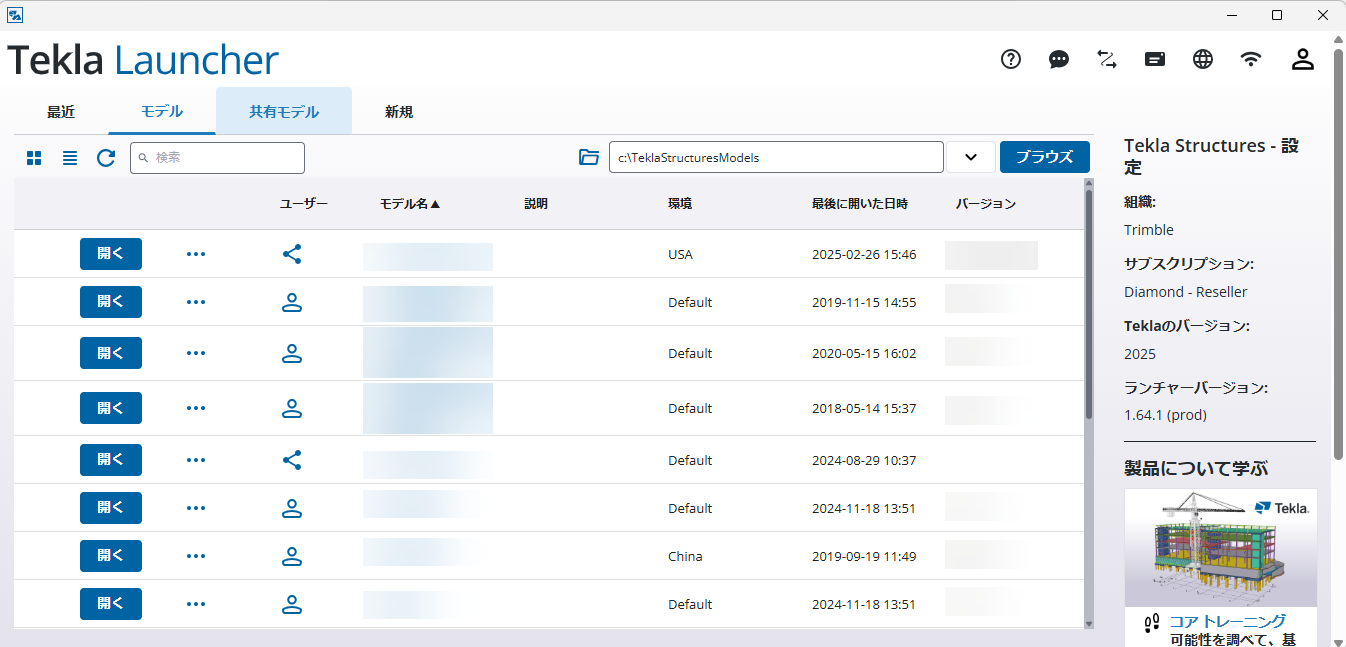

Tekla Launcher で既存のモデルを開く
-
選択したモデルに対して他のアクションを実行する必要がある場合、[開く] ボタンの横にある 3 つのドット
をクリックしてアクションを選択します。
- 別の環境を使用して開く:モデルの選択した環境を変更します。環境変更後にモデルを保存すると、モデル設定が影響を受け、モデルが破損する恐れがあります。
- モデルフォルダを開く:Windows のファイル エクスプローラーでモデル フォルダーを開きます。
- モデル プロパティの変更:モデルの説明とサムネイル イメージを追加します。
- 名前の変更(R):モデルの新しい名前を入力します。
- 共有から除外:Tekla Model Sharing を使用して共有されたモデルがある場合、自分自身とモデルのローカル バージョンを共有サービスから除外できます。
- モデルを固定:モデル リストで常に前面に表示されるようにモデルをピン留めします。
Tekla Launcher で共有モデルを開く
Tekla Model Sharing モデルは、[共有モデル] タブで開いたり参加したりできます。さらに、プロジェクト名、環境、Tekla Model Sharing における自分の役割など、共有されているモデルの基本情報も確認できます。
[最近] または [モデル] タブで共有モデルを開くこともできます。
Tekla Model Sharing のモデルの追跡対象の環境バージョン
従来の起動画面を使用して Tekla Structures を起動した場合、Tekla Model Sharing で特定の環境または環境バージョンを使用する必要はありません。つまり、任意の環境で Tekla Structures を起動し、制限なく任意の Tekla Model Sharing モデルに参加できます。この柔軟性は有益ですが、たとえば 2 人の Tekla Model Sharing ユーザーが異なる環境バージョンを使用して同じモデルの作業を行っている場合など、共有モデルに不整合が生じる可能性もあります。
Tekla Launcher の環境追跡により、Tekla Launcher を使用して作成された Tekla Model Sharing モデルが、作成された環境と環境バージョンに制限されます。
Tekla Launcher で作成され共有された Tekla Model Sharing モデルには以下が適用されます。
-
オーナー の役割を持つ Tekla Model Sharing ユーザーのみが環境とそのバージョンを変更できます。
-
オーナー の役割を持つ Tekla Model Sharing ユーザーのみが、環境を追跡および追跡解除できます。
-
環境とそのバージョンに対する変更は、常に共有サービスに書き出す必要があります。
-
環境のバージョンが変更されると、Tekla Structures でアプリケーションを再起動して新しいバージョンの環境を読み込むように求めるプロンプトがユーザーに表示されます。
-
Tekla Structures サービス パックの更新では、新しいバージョンの環境は適用されません。オーナー ロールを持つユーザーは、新しいバージョンの環境にアップグレードする必要があります。
ニーズに合わせて Tekla Launcher を調整する
-
[
] をクリックすると、モデル リストがテーブルまたはタイルとして表示されます。タイル ビューのモードは、さまざまな並べ替え基準に従って並べ替えることができます。
- 検索
を使用してモデルを検索します。 -
Tekla Structures モデルがデフォルトで保存されるモデル フォルダーを変更するには、
に進みます。デフォルトでは、モデルは TeklaStructuresModels フォルダに保存されます。既定のフォルダーを変更するには、[ブラウズ] をクリックするか、新しいフォルダーの場所を入力します。
- 右上隅の [
] をクリックして Tekla Launcher に関するフィードバックを提供ます。これは、ツールの改善に役立てられます。 - 右上隅にある
をクリックして、クラシック Tekla Structures 起動画面に切り替えます。従来の Tekla Structures の起動では、Tekla Launcher が使用するキャッシュされた環境は使用されないため、Trimble Downloads からコンピューターに環境をインストールする必要があります。 - 右上隅にある
をクリックしてサブスクリプション オプションを表示し、使用可能なサブスクリプションが複数ある場合は別のサブスクリプションに切り替えます。オンライン サブスクリプションのみがサポートされていることに注意してください。 - 右上隅にある [
] をクリックして Tekla Launcher の言語を変更します。 -
右上隅の
は、オンラインモードで作業しており、クラウド環境へのアクセスが有効になっていることを示します。Tekla Launcher をオフライン モードで使用するには、ライセンスをローカルに保存する必要があります。閉じたら Tekla Structures、ライセンスを保存するためのチェックボックスをオンにします。オフライン モードの場合、ローカルに環境がインストールされているか、環境がキャッシュされていれば、新しいモデルを作成できます。ローカル モデルを開くことはできますが、共有モデルに参加するにはインターネット接続が必要です。
