Просмотр и изменение свойств объекта на панели свойств

Tekla Structures отображает свойства различных объектов модели и чертежа на панели свойств, которая представляет собой окно боковой панели.

Обратите внимание, что одновременно может быть открыто только одно окно панели свойств. Это значит, что в отдельный момент времени можно просматривать свойства только одного типа объектов.

Панель свойств можно настроить. Вы можете упорядочить свойства так, как вам удобно, а также скрыть или удалить ненужные свойства.

Чтобы быстро изменить свойства только нескольких объектов, используйте контекстную панель инструментов.

Открытие панели свойств

Чтобы открыть свойства на панели свойств:

Если панель свойств закрыта, дважды щелкните объект модели или чертежа либо нажмите кнопку Свойства на боковой панели.
Если панель свойств открыта, выберите объект модели или объект чертежа.
Удерживая клавишу Shift, щелкните команду на ленте.
Дважды щелкните команду на ленте.

Изменение свойств объекта модели или чертежа

Чтобы начать изменение свойств, дважды щелкните объект модели или объект чертежа.

Откроется панель свойств, содержащая текущие свойства объекта.
Внесите в свойства требуемые изменения.

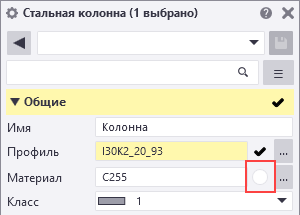

Tekla Structures выделяет измененные свойства на панели свойств желтым цветом.

Если ввести недопустимое значение, Tekla Structures покажет ошибку, выделенную красным восклицательным знаком и рамкой.
Чтобы отменить выбор, снимите флажок рядом с каждой настройкой.

Можно снимать флажки по одному или выбрать целый раздел и все свойства в нем.

С помощью переключателей Выбрать все и Не выбирать ничего внизу панели свойств можно выбрать все изменения или отменить выбор всех изменений.
Внеся все необходимые изменения, нажмите кнопку Изменить, чтобы применить их.

Если в окне Настройки панели свойств выбран вариант Автоматически задать значения по умолчанию, Tekla Structures изменяет объект и будет использовать текущие свойства, когда вы снова будете создавать объект такого же типа.
Если вы хотите создать объект, используя стандартные значения свойств, а не только что примененные значения, сначала загрузите стандартный файл.

Обратите внимание, что при использовании контекстной панели инструментов или прямого изменения для изменения объекта модели текущие свойства не изменяются и не применяются автоматически при создании следующего объекта этого типа.

Изменение свойств нескольких объектов модели или чертежа

Можно одним действием выбрать несколько объектов в модели или на чертеже, а также изменить их свойства. Выбранные объекты могут быть одного и того же типа объектов, например стальных колонн или эскизных объектов на чертеже, или объектов разных типов. Однако на панели свойств отображаются только свойства, общие для всех выбранных объектов.

Выберите объекты в модели или на чертеже.

На панели свойств отображаются свойства выбранных объектов.

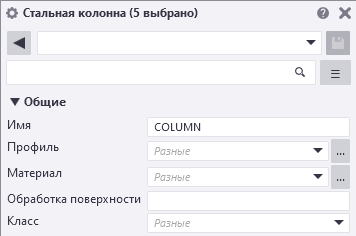

В настройках с отличающимися значениями присутствует надпись Разные, а значения или параметры отображаются в списке. При отсутствии общих свойства панель свойств будет пустой.
Внесите в свойства требуемые изменения.

Можно выбрать значение из списка или ввести новое значение для свойства — точно так же, как когда выбран только один объект модели или чертежа.

Tekla Structures выделяет измененные свойства желтым цветом.
Нажмите кнопку Изменить.

Выбранные свойства изменяются.

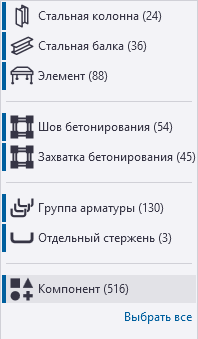

Чтобы проверить, какие объекты вы выбрали в модели или на чертеже, откройте список выбранных объектов, нажав кнопку Список типов объектов .

Чтобы изменить выбранный набор объектов, удерживайте клавишу CTRL и щелкайте в списке типы объектов, которые вы хотите исключить из выбранного набора или включить в него.

Содержимое панели свойств изменяется в соответствии с вашим выбором.

Если требуется выбрать все объекты, нажмите кнопку Выбрать все.

Изменение свойств объектов аннотаций на чертежах в визуальном редакторе

Панель свойств чертежа содержит визуальный редактор для редактирования некоторых аннотаций на чертежах, таких как теги размеров, подписи видов, ассоциативные примечания и большинство типов меток. Полученную аннотацию можно увидеть в том виде, в котором она была создана, что существенно упрощает редактирование объектов аннотации.

Чтобы приступить к изменению свойств, дважды щелкните объект аннотации на открытом чертеже.

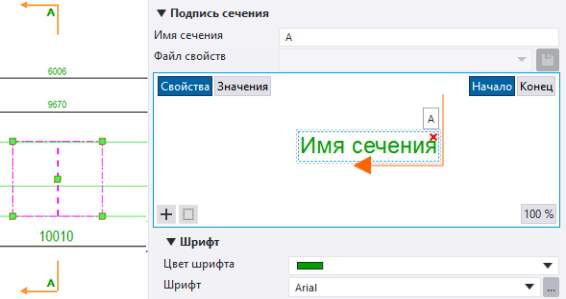

Откроется панель свойств, содержащая текущие свойства объекта аннотации. Эти свойства находятся в полях, называемых контейнерами. Ниже приведен пример визуального редактора меток сечений.
- Чтобы загрузить предустановленное содержимое для объекта аннотаций, выберите файл свойств в списке Файл свойств.
- Чтобы отобразить имя или значение свойства для предварительного просмотра, нажмите кнопку Свойства или Значения. Эти кнопки доступны только при изменении аннотаций.
- При нажатии кнопки % отображается текущий уровень масштабирования в области предварительного просмотра. Масштаб можно увеличить или уменьшить путем прокрутки средней кнопкой мыши. Кнопка % позволяет изменить масштаб до наилучшего соответствия.
- В метках сечений, чтобы указать, с какой стороной линии разреза вы хотите работать, нажмите кнопку Начало или Конец.
Чтобы добавить элемент в контейнере, щелкните контейнер, а затем нажмите кнопку Новый элемент.
- Если контейнер пуст, при щелчке по контейнеру автоматически открывается список элементов.
- В большинстве визуальных редакторов можно перетаскивать элементы и контейнеры. В редакторе тегов размеров можно перетаскивать элементы только внутри контейнера.
- Чтобы удалить элемент или контейнер, нажмите красную кнопку удаления в верхнем правом углу элемента или контейнера.
- Для поиска элементов используйте поле поиска, которое открывается при открытии списка элементов. Доступные элементы варьируются в зависимости от типа объекта аннотаций.
- Чтобы добавить пользовательский атрибут, атрибут шаблона или пользовательское свойство, выберите атрибут из списка доступных атрибутов. Чтобы добавить скрытый пользовательский атрибут, введите его имя в поле поиска и нажмите клавишу ВВОД.
- Чтобы добавить новые контейнеры в метки сечений, метки узлов или подписи видов, нажмите кнопку Новый контейнер. Можно добавить до пяти контейнеров.
- В тегах размеров сначала необходимо щелкнуть контейнер тегов, чтобы иметь возможность добавлять элементы в тег в редакторе тегов. Когда в теге размера есть какое-либо содержимое, значок контейнера меняется на . Также можно вводить текст непосредственно в теги размеров. Текст будет отображаться в том виде, в котором он представлен в контейнере.
Измените представление всего объекта аннотации или отдельного элемента.
Например, измените стиль шрифта и рамки.
Измените другие свойства объекта аннотации.
Нажмите кнопку Изменить.

Выбранные свойства изменяются.

Дополнительные сведения о добавлении и изменении различных типов объектов аннотаций см. по ссылкам ниже:

Свойства меток

Добавление и изменение меток сечений на чертежах

Добавление и изменение меток узлов на чертежах

Свойства размеров

Добавление размеров вручную

Добавление на чертежи ассоциативных примечаний

Изменение меток или примечаний на чертежах

Свойства видов на чертежах

Создание видов на чертежах

Показать только часто используемые свойства на панели свойств

Можно выбирать, какие свойства каждого отдельного объекта будут отображаться на панели свойств. Таким образом, можно создавать избранные наборы свойств для каждого типа объектов и уменьшать загруженность панели свойств, скрывая свойства, которые используются редко.

Настройте компоновку панели свойств, используя Редактор панели свойств, и отметьте каждое свойство соответствующей меткой (используется часто/используется редко). При использовании панели свойств можно выбирать, какие свойства нужно показывать — только часто используемые свойства или все свойства одного типа объектов.

Когда вы отметите свойства соответствующими метками (используется часто/используется редко) в диалоговом окне Редактор панели свойств, в нижней части панели свойств активируется кнопка Показать меньше свойств или Показать все свойства. С помощью этих кнопок можно включать отображение часто или редко используемых свойств.

Чтобы показать на панели свойств только часто используемые свойства, настройте компоновку панели свойств для выбранного типа объекта.
В модели или на чертеже дважды щелкните объект, чтобы открыть панель свойств.

Отображаются только те свойства, которые отмечены как часто используемые. Другие свойства скрыты.

Если все свойства отмечены как часто используемые, кнопка Показать меньше свойств недоступна.
Если требуется просмотреть все свойства, нажмите кнопку Показать все свойства.
Если требуется вернуться к часто используемым свойствам, нажмите кнопку Показать меньше свойств.

Прим.:
При закрытии Tekla Structures или переключении между режимами моделирования и работы с чертежом Tekla Structures отображает часто используемые свойства на панели свойств.

Чтобы показать все свойства, необходимо нажать кнопку Показать все свойства.

Поиск на панели свойств

Используйте поиск, чтобы найти нужные свойства или пользовательские атрибуты. Введите слово или фразу для поиска в поле поиска на панели свойств.

Если в модели выбраны объекты нескольких типов, при поиске будут найдены свойства, общие для всех выбранных типов объектов. Пользовательские атрибуты, соответствующие критериям поиска, отображаются, даже если они не добавлены в компоновку панели свойств.

Если ввести в поле поиска одну звездочку *, отображаются все свойства и пользовательские атрибуты, имеющиеся для выбранного типа объектов. После этого можно ввести значение для свойства или пользовательского атрибута, даже если свойство или пользовательский атрибут по умолчанию не отображаются на панели свойств.
