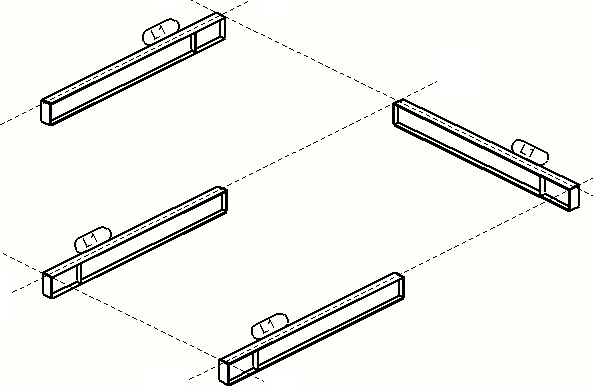

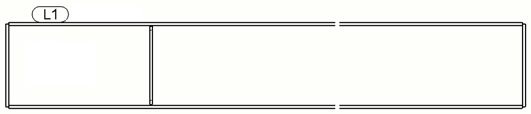

一般図では、製品図と同じ端部に部材マークが表示されます。同じ製品位置の部材は、常に同じ端部にマークされます。

1. [図面とレポート] > [図面プロパティ] > [製品図] を選択します。
2. 必要なものとできる限り近い図面プロパティを読み込みます。
3. 製品図プロパティで、[ビューの作成] > [属性] をクリックし、[座標系] を [部材 (全体方向性)] または [全体] に設定します。

   [ファイル] メニュー > [設定] > [オプション] > [方向マーク] の [ビュー方向] の設定を有効にするには、[部材 (全体方向性)] または [全体] を使用する必要があります。

4. [上書き保存] をクリックしてプロパティを保存し、[閉じる] をクリックしてダイアログ ボックスを閉じます。
5. モデルで、[図面とレポート] > [ナンバリング設定] > [ナンバリング設定]をクリックして、[梁方向] チェック ボックスと [柱方向] チェック ボックスをオフにします。

   こうすると、部材方向に関係なく、類似の製品には同じ番号が割り当てられます。

6. [ファイル] メニュー > [設定] > [オプション] > [方向マーク] に移動して、次のオプションを設定します。

   • 梁、ブレース、および柱に対して、希望する [ビュー方向] を設定します。

   • [一般図の柱マークを中心に配置] を [いいえ] に設定します。

   • [梁とブレースの優先する配置] を [左] または [右] に設定します。

     優先する位置によって、マークが配置される端部が決まります。

7. [OK] をクリックします。
8. [図面とレポート] > [図面プロパティ] > [一般図] > [部材マーク] > [一般] から引き出し線タイプを確認します。

   次のいずれかの設定を使用して、部材の中央ではなく部材の端部の近くにマークを配置します。



9. [上書き保存] をクリックして図面プロパティを保存し、[OK] をクリックしてダイアログ ボックスを閉じます。
10. 変更した設定を使用して製品 (または単品) 図を作成します。

    先に図面を作成していない場合、上面が定義されている場合を除いて、最も小さい ID を持つ部材のモデリング方向が使用されます。

11. 一般図は、変更した設定を使用して作成します。

部材マークに正面の方位情報を含めることができます。マークをどこに追加または移動しても、正面の方位は変わりません。正面の方位は、マークが表示される正面の方位 (北、東、南、西) を示します。

1. モデルで北の方向はどちらかを、ファイル > 設定 > オプション > 方向マーク をクリックして [モデルの北（グローバルXから半時計周りの角度)] で確認します。

   [オプション] ダイアログ ボックスの方向マーク設定の詳細については、「[オプション] ダイアログ ボックス内の設定」を参照してください。

2. モデル内で、図面とレポート > ナンバリング設定 をクリックして [柱配置] チェック ボックスを選択します。

   こうすると、Tekla Structures により方向の異なる 2 本の類似した柱の部材マークに正面の方位が示されます。

3. 目的の製品またはキャスト ユニット図ビュー プロパティで [部材マーク] をクリックして、部材マークに [正面の方位] 要素を挿入します。

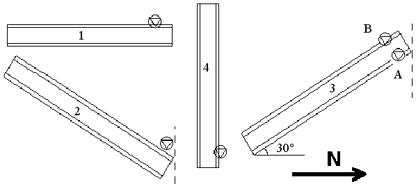

方向マークまたは北マークを使用して、製品の架設方向を示すことができます。三角形を円で囲んだマークがデフォルトの方向マークとして使用されます。

1. [図面とレポート] タブで、[図面プロパティ] > [製品図] をクリックします。
2. 左側のオプション ツリーで [ビューの作成] をクリックし、変更するビューとプロパティを選択して [ビュープロパティ] をクリックします。
3. 部材 > 内容 をクリックし、[方向マーク] チェック ボックスをオンにします。
4. ビュー プロパティを保存し、[閉じる] をクリックします。
5. 製品図プロパティを保存し、[OK] をクリックします。
6. 必要に応じて、Tekla Structures がどの部材を柱、ブレース、または梁として扱うかを定義するには、ファイル メニュー > 設定 > オプション > 方向マーク > スキューの許容値 でスキューの許容値を設定します。
7. 次の詳細設定を使用して方向マークを調整します。

   • XS_​ORIENTATION_​MARK_​DIRECTION

   • XS_​ORIENTATION_​MARK_​MOVE_​DIST_​FOR_​BEAMS

   • XS_​ORIENTATION_​MARK_​MOVE_​DIST_​FOR_​COLUMNS

   • XS_​NORTH_​MARK_​SYMBOL

   • XS_​HIDDEN_​NORTH_​MARK_​SYMBOL

   • XS_​NORTH_​MARK_​SCALE

   • XS_​GA_​NORTH_​MARK_​SYMBOL (一般図)

   • XS_​GA_​HIDDEN_​NORTH_​MARK_​SYMBOL (一般図)

   • XS_​GA_​NORTH_​MARK_​SCALE (一般図)

8. 製品図を作成します。

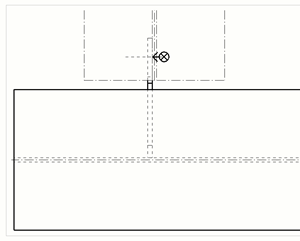

製品図で記号を使用して、部材が接合される部材の側面を示すことができます。

1. [図面とレポート] > [図面プロパティ] > [製品図] を選択します。
2. 必要なものとできる限り近い図面プロパティを読み込みます。
3. 左側のオプション ツリーで [ビューの作成] をクリックし、変更するビューとプロパティを選択して [ビュープロパティ] をクリックします。
4. [部材] をクリックします。
5. [コンテンツ] タブで、[接合面記号] チェック ボックスをオンにします。
6. [保存する] をクリックしてビュー プロパティを保存します。
7. [閉じる] をクリックします。
8. [保存する] をクリックして図面プロパティを保存し、[OK] をクリックして図面を作成します。
