Angeben der Teilausrichtung

Tekla Structures
Geändert: 18 Nov. 2024
2025
Tekla Structures

Angeben der Teilausrichtung

Teilausrichtungssymbole zeigen die Aufbaurichtung von Baugruppen und Bauteilen an. Es gibt mehrere Möglichkeiten zum Angeben der Teilausrichtung: mithilfe von Teilbezeichnungen, durch Einschließen der Himmelsrichtung in Bezeichnungen und durch Anzeigen von Richtungssymbolen und Knotenmarkierungen.

Weitere Informationen über die Auswirkung der Einstellung für die Anordnung der Bezeichnung auf die Bezeichnungsplatzierung, die Art der Führungslinie, vordefinierte Einstellungen für Bezeichnungsplatzierung und Teilanordnung, Modellierrichtung für Teile und Schreibsperreneinstellungen für Zeichnungen finden Sie unter Platzierung der Bezeichnung.

Teilbezeichnung als Richtungssymbol in Übersichtszeichnungen verwenden

In Übersichtszeichnungen erscheinen die Teilbezeichnungen am selben Ende wie in Zusammenbauzeichnungen. Teile mit identischer Zusammenbaugruppenposition sind stets am selben Ende bezeichnet.

  1. Wählen Sie Zeichnungen & Listen > Zeichnungseigenschaften > Zusammenbauzeichnung aus.
  2. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
  3. Klicken Sie in den Eigenschaften der Zusammenbauzeichnung auf Ansicht erstellen > Attribute, und stellen Sie Koordinatensystem auf orientiert oder Modell ein.

    Damit die Ansichtsrichtung unter Menü Datei > Einstellungen > Optionen > Richtungssymbole angewendet wird, ist entweder orientiert oder Modell einzusetzen.

  4. Zum Speichern der Eigenschaften klicken Sie auf Speichern und auf Schließen, um das Dialogfeld zu schließen.
  5. Klicken Sie im Modell auf Zeichnungen & Listen > Positionierungseinstellungen > Positionierungseinstellungen, und deaktivieren Sie die Kontrollkästchen Trägerausrichtung und Stützenausrichtung.

    Hierdurch werden ähnlichen Baugruppen unabhängig von der Teilausrichtung die gleichen Positionsnummern zugewiesen.

  6. Stellen Sie unter Menü Datei > Einstellungen > Optionen > Richtungssymbole folgende Optionen ein:

    • Stellen Sie die gewünschte Ansichtsrichtung für Träger, Verbände und Stützen ein.

    • Stellen Sie Bezeichnung immer in der Mitte der Stütze bei Übersichtszeichnungen auf Nein ein.

    • Stellen Sie Bevorzugte Lage für Träger und Verbände auf Links oder Rechts ein.

      Durch die bevorzugte Lage wird das Ende bestimmt, an dem die Bezeichnung platziert wird.

  7. Klicken Sie auf OK.
  8. Überprüfen Sie den Führungslinientyp über Zeichnungen & Listen > Zeichnungseigenschaften > Übersichtszeichnung > Bezeichnungen > Allgemein.

    Platzieren Sie die Bezeichnung mit folgenden Einstellungen in der Nähe des Teilendes und nicht in der Mitte des Teils:

  9. Zum Speichern der Zeichnungseigenschaften klicken Sie auf Speichern und zum Schließen des Dialogfelds auf OK.
  10. Erstellen Sie Einzelteil- und Zusammenbauzeichnungen anhand der geänderten Einstellungen.

    Wenn Sie zuvor keine Zeichnung erstellt haben, werden die Modellierungsrichtung des Teils, das die kleinste ID besitzt, verwendet, es sei denn, die Abziehfläche wurde definiert.

  11. Erstellen Sie Übersichtszeichnungen anhand der geänderten Einstellungen.
Note:

  • In Übersichtszeichnungen verhalten sich die Teilbezeichnungen der Bauteile genauso wie die Bezeichnungen von Baugruppen, außer wenn Abziehfläche auf Vorn oder Hinten (in der Registerkarte Parameter des Dialogfelds Benutzerdefinierte Attribute des Teils) eingestellt ist. Über diese Einstellungen wird die Platzierung der Teilbezeichnung bestimmt.

  • Denken Sie beim Aktualisieren einer Zusammenbauzeichnung durch Platzieren der Bezeichnung am anderen Ende des Teils daran, auch die Bezeichnungen in der entsprechenden Übersichtszeichnung zu aktualisieren. Tekla Structures führt dies nicht automatisch durch.

  • Bei Einstellung der erweiterten Option XS_UPSIDE_DOWN_TEXT_ALLOWED auf TRUE ist zu beachten, dass die Textleserichtung die Installationsrichtung des Teils bestimmt.

Beispiel

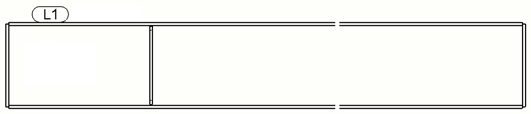

Die Teilbezeichnung wird auf der Seite der Steife angeordnet:

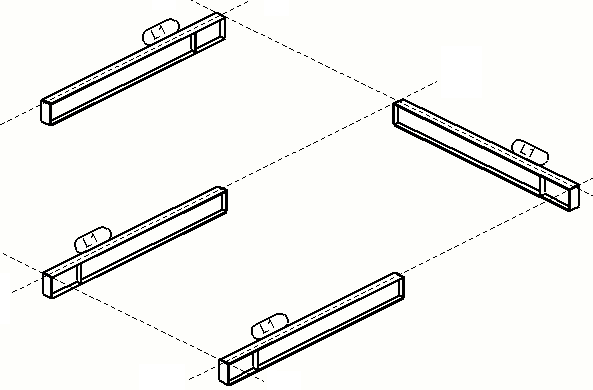

Die Bezeichnungen werden unabhängig von der Ausrichtung der Träger immer auf der gleichen Seite positioniert:

Himmelsrichtung in Bezeichnungen anzeigen

Sie können die Teilausrichtungsinformationen in Teilbezeichnungen einfügen. Unabhängig davon, wo Sie die Bezeichnung hinzufügen oder verschieben, bleibt die Teilausrichtung unverändert. Die Teilausrichtung gibt die Himmelsrichtung (Nord, Ost, Süd, West) der Fläche an, auf der die Bezeichnung erscheint.

Einschränkung: Tekla Structures gibt die Flächenrichtung nur dann an, wenn sie für alle Baugruppen oder Bauteile mit derselben Baugruppen- oder Bauteilpositionsnummer übereinstimmt.

  1. Die Nordrichtung des Modells prüfen Sie unter Datei > Einstellungen > Optionen > Richtungssymbole anhand von Projektnorden (Gradzahl gegen den Uhrzeigersinn vom Globalen X).

    Weitere Informationen zu den Einstellungen für Richtungssymbol im Dialogfeld Optionen finden Sie unter Einstellungen im Dialogfeld Optionen.

  2. Aktivieren Sie im Modell unter Zeichnungen & Listen > Positionierungseinstellungen das Kontrollkästchen Stützenausrichtung.

    Dadurch gibt Tekla Structures in der Teilbezeichnung zweier ähnlicher Stützen mit unterschiedlicher Ausrichtung zwangsläufig die Flächenrichtung an.

  3. In den gewünschten Ansichtseigenschaften für die Baugruppen- oder Bauteilzeichnung klicken Sie auf Teile-Bezeichnung und fügen der Teilbezeichnung das Element Teilausrichtung hinzu.

Nun zeigen die Baugruppen- oder Bauteilzeichnung die Flächenrichtung in den Teilemarkierungen.

Tip:

Zum Einblenden der Windrose in Übersichtszeichnungen stellen Sie unter Datei > Einstellungen > Optionen > Richtungssymbole die Option Bezeichnung immer in der Mitte der Stütze bei Übersichtszeichnungen auf Nein ein.

Richtungssymbole zeigen (Nordpfeile)

Sie können Richtungssymbole oder Windrosen (Nordpfeile) verwenden, um die Montageausrichtung von Baugruppen anzuzeigen. Das Standardrichtungssymbol ist ein Dreieck in einem Kreis.

Note: Die Knotenmarkierung wird nicht gezeichnet, wenn das Teil senkrecht zur Ansicht ist, z. B. bei Stützen in einer Draufsicht.
  1. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungseigenschaften > Zusammenbauzeichnung.
  2. Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.
  3. Klicken Sie auf Teil > Zusammensetzung und aktivieren Sie das Kontrollkästchen Richtungssymbole.
  4. Speichern Sie die Ansichtseigenschaften und klicken Sie auf Schließen.
  5. Speichern Sie die Eigenschaften der Zusammenbauzeichnung und klicken Sie auf OK.
  6. Definieren Sie bei Bedarf die Teile, die von Tekla Structures als Stützen, Verbände oder Träger behandelt werden sollen. Hierzu stellen Sie im Menü Datei > Einstellungen > Optionen > Richtungsbezeichnungen > Max. Verdrehung ein.
  7. Verwenden Sie die folgenden erweiterten Optionen, um Richtungssymbole anzupassen:
  8. Erstellen Sie die Zusammenbauzeichnung.

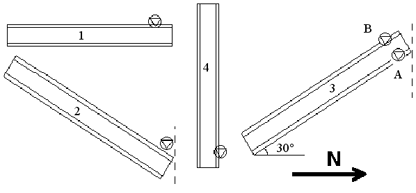

Zeichnet für verschiedene Teile Tekla Structures die Ausrichtungsbezeichnungen wie folgt:

  • Zum Oberflansch der Träger an dem Ende, das am meisten nach Norden oder in eine andere in XS_ORIENTATION_MARK_DIRECTION definierte Himmelsrichtung zeigt (siehe Teil 1 und 2 in der Abbildung unten)

  • Zum unteren Ende der Stützen auf dem Flansch, der am meisten nach Norden oder in eine andere in XS_ORIENTATION_MARK_DIRECTION definierte Himmelsrichtung zeigt (siehe Teil 4 in der Abbildung unten)

  • Zum Flansch des Tragekabels an dem Ende, das am meisten nach Norden oder in eine andere in XS_ORIENTATION_MARK_DIRECTION definierte Himmelsrichtung zeigt (siehe Teil 3 A und B in der Abbildung unten)

Tip:

Sie können Richtungssymbole für in Zusammenbauzeichnungen enthaltene Einzelteilansichten anzeigen, indem Sie die erweiterte Option XS_SINGLE_ORIENTATION_MARK auf TRUE setzen.

Knotenmarkierungen einblenden

Sie können ein Symbol in Zusammenbauzeichnungen verwenden, um die Seite eines Teils zu markieren, an der ein Verbindungsteil angebracht ist.

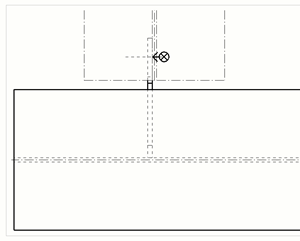

Beachten Sie, dass Knotenmarkierungen von den Eigenschaften auf Zeichnungsansichtsebene aus Nur Nebenteile festgelegt werden können (typische Scherplatten wie im unten gezeigten Beispielbild dargestellt). Die Knotenmarkierung des Hauptteils der Baugruppe kann auf der Objektebene in den Zeichnungsteileigenschaften festgelegt werden.

  1. Wählen Sie Zeichnungen & Listen > Zeichnungseigenschaften > Zusammenbauzeichnung aus.
  2. Laden Sie Zeichnungseigenschaften, die den benötigten möglichst gut entsprechen.
  3. Klicken Sie in der Optionsstruktur links auf Ansicht erstellen, wählen Sie die Ansicht und die Eigenschaften aus, die Sie ändern möchten, und klicken Sie auf Ansichtseigenschaften.
  4. Klicken Sie auf Teil.
  5. Markieren Sie auf der Registerkarte Zusammensetzung das Kontrollkästchen Knotenmarkierungen.
  6. Klicken Sie zum Speichern der Ansichtseigenschaften auf Speichern.
  7. Klicken Sie auf Schließen.
  8. Klicken Sie zum Speichern der Zeichnungseigenschaften auf Speichern und dann zum Erstellen der Zeichnung auf OK.

Tip:

Bei Bedarf können Sie das Symbol für die Knotenmarkierungen mit der erweiterten Option XS_CONNECTING_SIDE_MARK_SYMBOL ändern und über XS_MIN_DISTANCE_FOR_CONNECTING_SIDE_MARK bestimmen, ob die Knotenmarkierung gezeichnet wird oder nicht.

Weitere Informationen zum Hinzufügen und Verwenden von Symbolen in Tekla Structures Zeichnungen finden Sie unter Hinzufügen von Symbolen in Zeichnungen.
