図面での塗りつぶしの定義

部材面、部材断面、または図面形状 (円、ポリゴンなど) でハッチングを使用して、さまざまな材質を示すことができます。仕上げ材にハッチングパターンを使用することもできます。

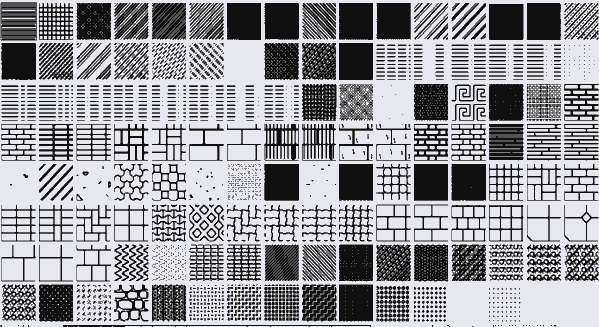

塗りつぶしパターンは、デフォルトでは …\Tekla Structures\<version>\environments\common\system フォルダー内の hatch_types1.pat ファイルにあります。

ハッチングパターンは、以下の詳細設定で定義されているフォルダーから次の順序で検索されます。XS_PROJECT、XS_FIRM、XS_SYSTEM、XS_INP。
