Découpe d'objets avec une ligne, un polygone ou une pièce

Utilisez des découpes linéaires, polygonales ou des découpes par élément pour façonner une pièce dans un modèle. Si vous devez modifier la longueur de la pièce, n'utilisez pas les découpes mais déplacez les poignées de la pièce ou utilisez plutôt la modification dynamique.

Limites

  • N'utilisez pas les coupes pour découper une pièce en deux. Le repérage, les listes de matières et les dessins considèreront la pièce comme une seule pièce, et non comme deux pièces distinctes.

  • N'utilisez pas les coupes pour raccourcir des pièces en acier car les coupes ne sont pas prises en compte dans LENGTH GROSS, qui est souvent utilisé dans les listes de matières en acier.

Découpes de ligne

Utilisez les coupes linéaires pour définir l'extrémité d'une poutre ou d'un poteau, ou pour découper un plat, une dalle, un article ou un jeu d'armatures.

Une découpe linéaire crée une ligne de coupe droite entre deux points sélectionnés, perpendiculaire au plan de vue qui passe par les deux points sélectionnés.

Utilisez les découpes linéaires pour couper l'extrémité d'une pièce ou le côté d'une pièce. Par exemple, rétrécir une pièce ou couper un coin à l'extrémité d'une poutre. Vous pouvez avoir plusieurs coupes linéaires sur une extrémité de pièce.

Avant de commencer, assurez-vous de travailler dans une vue avec un plan de travail approprié. Cela facilite le choix des points pour la ligne de coupe.

  • Dans de nombreux cas, vous pouvez créer une vue avec un plan de vue approprié à l'aide de la commande Nouvelle vue > Vues de pièce par défaut. La commande crée des vues qui ont des plans de vue le long des axes principaux (x, y, z) de la pièce sélectionnée.

  • Si vous avez besoin du plan de vue depuis un autre angle qui ne se trouve pas le long de l'axe de la pièce, vous pouvez d'abord définir le plan de travail puis utiliser la commande Nouvelle vue > Sur plan de travail. Vous pouvez également utiliser le composant de découpe 3D du catalogue Applications & composants.

Couper des objets avec une ligne

  1. Dans l'onglet Edition, cliquez sur Coupe linéaire.

  2. Sélectionnez l'objet que vous souhaitez couper.

  3. Sélectionnez le premier point de la ligne de coupe.

  4. Sélectionnez le deuxième point de la ligne de coupe.

  5. Sélectionnez le côté que vous souhaitez retirer.

    Tekla Structures affiche la découpe sous forme de lignes pointillées.

    Vous pouvez masquer les coupes, si nécessaire.

Découpes polygonales

Utilisez une découpe polygonale pour découper une pièce ou un jeu d'armatures avec un polygone fermé perpendiculaire au plan défini par les points sélectionnés.

Avant de commencer, assurez-vous de travailler dans une vue avec un plan de travail approprié. Cela facilite le choix des points pour la forme polygonale.

Dans de nombreux cas, vous pouvez créer une vue avec un plan de vue approprié en utilisant la commande Nouvelle vue > Vues de pièce par défaut qui crée des vues dont les plans sont situés le long des axes principaux (x,y,z) de la pièce sélectionnée.

Couper des objets avec un polygone

  1. Dans l'onglet Edition, cliquez sur Découpe polygonale.

  2. Sélectionnez l'objet que vous souhaitez couper.

  3. Sélectionnez les points définissant le polygone de découpe.

    Lors de la définition du polygone, ne placez pas les extrémités de la découpe exactement à la même position que l'arête de la pièce à découper, car il peut être difficile de déterminer si l'arête doit être découpée ou non.

    La profondeur de la découpe est calculée automatiquement en fonction des dimensions de l'objet à découper. La coupe est automatiquement prolongée légèrement (3 mm) à l'extérieur de la face de la pièce dans le sens de la profondeur.

  4. Cliquez sur le bouton central de la souris pour fermer le polygone et couper l'objet.

    Tekla Structures affiche la découpe sous forme de lignes pointillées. Vous pouvez masquer les coupes, si nécessaire.

    Si vous devez modifier la forme découpée, utilisez les poignées de pièce ou la modification dynamique pour ajouter ou supprimer des points ou pour déplacer une arête.

    Vous pouvez ajouter des chanfreins aux coins de la coupe polygonale pour affiner la forme. Les chanfreins n'ont aucun effet sur les fichiers CN.

    Les coupes polygonales ont des propriétés que vous pouvez modifier dans le panneau des propriétés.

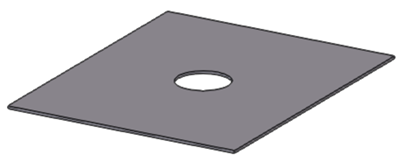

Découpes par éléments

Coupez une pièce ou un jeu d'armatures à l'aide d'une autre pièce.

Vous pouvez découper des pièces qui disposent déjà de découpes. Cela peut se révéler utile lorsque vous souhaitez créer des formes de découpe plus complexes.

Couper des objets avec une pièce

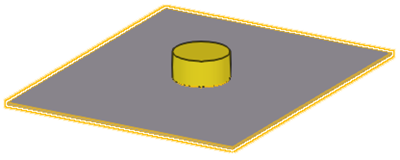

  1. Si vous n'avez pas de pièce à découper, créez une pièce de découpe et positionnez-la sur la pièce que vous souhaitez découper.

    Ne placez pas la pièce de découpe de façon à ce que les arêtes ou les sommets de coupe soient exactement au même emplacement que les arêtes ou les sommets de la pièce à découper. Il peut être difficile de déterminer ce qui doit être coupé.

  2. Dans l'onglet Edition, cliquez sur Découpe par élément.

  3. Sélectionnez l'objet que vous souhaitez couper.

  4. Sélectionnez la pièce qui coupe.

    À l'aide de la pièce définissant la découpe, Tekla Structures crée la découpe sur l'objet sélectionné. La découpe de la pièce n'affecte pas les autres objets.

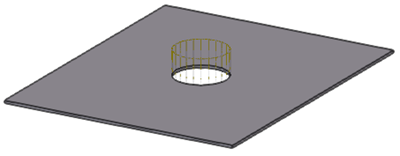

    Tekla Structures affiche la découpe sous forme de lignes pointillées.

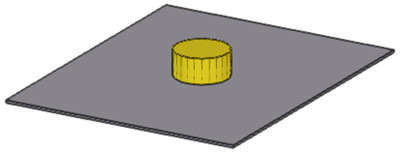

  5. Supprimez la pièce de découpe.

    1. Vérifiez que le Sélection coupes et fusions bouton de sélection approprié est désactivé.

    2. Sélectionnez la pièce de découpe et appuyez sur le bouton Supprimer.

      Vous pouvez masquer les coupes, si nécessaire.

Les pièces de découpe ont des propriétés que vous pouvez modifier dans le panneau des propriétés.

Trucs et astuces pour une coupe efficace

  • Réfléchissez à la manière de placer les bords coupés

    Évitez de placer des arêtes, des sommets de coupe ou d'autres coupes coupant la même pièce exactement au même emplacement que les arêtes ou les sommets de la pièce à découper. Faites dépasser la découpe en dehors de la pièce ou de l'autre coupe d'au moins 0,3 mm. Cela vous permet d'éviter des erreurs solides.

  • Si une coupe provoque une erreur solide

    Si une coupe provoque une erreur solide, Tekla Structures ne peut pas restituer les faces de la pièce et la pièce devient transparente, seules certaines lignes d'arête étant visibles. Une notification d'erreur indiquant la pièce et la découpe responsables de l'échec est insérée dans l'historique de la session.

    Pour localiser l'erreur dans le modèle, cliquez sur une ligne contenant un identifiant unique GUID dans l'historique de la session. Tekla Structures sélectionne la pièce et la coupe correspondantes dans le modèle.

    Pour corriger l'erreur, déplacez légèrement la coupe problématique (0,3 mm) dans une direction différente. Si la découpe est en intersection avec d'autres découpes, vous pouvez essayer de déplacer également les autres découpes.

  • Utiliser des chanfreins d'arête

    Dans la mesure du possible et particulièrement dans le cas de composants, utilisez les chanfreins d'arête au lieu d'effectuer de petites coupes.

  • Coupes sur les ailes des profils en acier

    Lors de la découpe d'une aile, si la pièce de découpe coupe aussi très légèrement l'âme (au moins 0,3 mm), la coupe sera probablement mieux réussie. Par exemple, si vous coupez une poutre ayant des arrondis, il peut s'avérer utile de couper dans l'âme en plus de l'épaisseur de l'aile.

  • Coupes de tubes ronds

    Utilisez le composant Gueule de loup (23) pour les coupes de tubes ronds. Le composant fait automatiquement pivoter la pièce de découpe jusqu'à l'obtention d'une position de coupe satisfaisante. Si le composant n'y parvient pas, faites légèrement pivoter la pièce de découpe jusqu'à l'obtention d'une position de coupe satisfaisante.

Masquez des découpes dans une vue de modèle

  1. Double-cliquez dans le fond de la vue pour ouvrir la boîte de dialogue Propriétés de la vue.
  2. Cliquez sur Affichage... pour ouvrir la boîte de dialogue Affichage.
  3. Vérifiez que l'option Coupes et fusions n'est pas sélectionnée dans les paramètres d'affichage.
  4. Cliquez sur Modifier.
  5. Si vous souhaitez afficher temporairement les découpes masquées dans une vue de modèle :
    1. Sélectionnez la pièce.
    2. Cliquez sur Afficher exécution dans la barre d'outils contextuelle.

    Toutes les découpes de la pièce sélectionnée sont affichées. Pour les masquer à nouveau, redessinez fenêtre.

Propriétés de découpe polygonale

Utilisez les propriétés Découpe polygonale pour afficher et modifier les propriétés d'une coupe polygonale.

Notez que les propriétés de découpe polygonale ne sont disponibles dans le panneau des propriétés qu'après la création et la sélection d'une découpe polygonale. Vous ne pouvez pas accéder ou modifier les propriétés de coupe avant la création de la coupe.

Si vous avez personnalisé la propriété, la liste des propriétés peut être différente.

Paramètre

Description

Général

Nom

Nom de la découpe polygonale.

Profil

Profil de la découpe polygonale, par profil paramétrique par défaut BL.

Matériau

Matériau de la découpe polygonale, par défaut ANTIMATERIAL.

Le matériau de coupe ne peut pas être modifié.

Classe

Permet de regrouper des découpes polygonales.

Position

En profondeur

Position de la découpe polygonale en profondeur.

Plus

Attributs utilisateur

Cliquez sur le bouton Attributs utilisateur pour ouvrir les attributs utilisateur de la découpe. Les attributs utilisateur peuvent être utilisés pour enregistrer plus d'informations pour chaque découpe, par exemple, pour contrôler la création des cotations dans les dessins.

Propriétés des découpes par élément

La découpe par élément utilise les propriétés de la pièce de découpe. Par exemple, si la pièce de découpe est une poutre en acier, la découpe par élément utilise les propriétés Coupe poutre en acier. Les propriétés par défaut des coupes par élément dépendent de la pièce de découpe utilisée.

Si vous souhaitez empêcher la copie des attributs utilisateur (UDA) de la pièce de découpe d'origine vers la pièce de découpe de l'antimatière, utilisez l'option avancée XS_PART_CUT_INHERIT_UDAS_FROM_CUTTING_PART. Lorsque les attributs utilisateur sont définis sur FALSE, ils ne sont pas copiés dans la pièce antimatière.

Si la pièce de découpe est une section creuse, la découpe est créée avec une section similaire, mais non creuse, de sorte que l'intérieur de la découpe est également supprimé.

Notez que les propriétés de découpe par élément ne sont disponibles dans le panneau des propriétés qu'après la création et la sélection d'une découpe par élément. Vous ne pouvez pas accéder ou modifier les propriétés de découpe avant la création de la découpe.
