Objekte mit einer Linie, einem Polygon oder einem Teil schneiden

Mit Linienschnitten, Polygonschnitten oder Teilschnitten können Sie in einem Modell ein Teil formen. Statt durch Schneiden ändern Sie die Länge eines Teils besser durch Ziehen an den Griffen oder mit Hilfe der direkten Änderung.

Einschränkungen

  • Schneiden Sie Teile nicht mit Schnitten in zwei Teile. Positionierung, Materiallisten und Zeichnungen betrachten es weiterhin als ein Teil und nicht als zwei separate Teile.

  • Kürzen Sie mit Schnitten keine Stahlteile, da Schnitte in dem häufig für Stahlmateriallisten verwendeten LENGTH_GROSS nicht berücksichtigt werden.

Linienschnitte

Verwenden Sie Linienschnitte, um einen Träger oder eine Stütze zu formen oder um ein Blech, eine Platte, ein Element oder einen Bewehrungsstabssatz zu schneiden.

Mit einem Linienschnitt wird eine gerade Schnittlinie zwischen zwei gepickten Punkten senkrecht zur Ansichtsebene erstellt.

Mit Linienschnitte können Sie das Ende oder die Seite eines Teils abschneiden. Sie können beispielsweise ein Teil schmaler machen oder eine Ecke vom einem Trägerende abschneiden. Es kann mehrere Linienschnitte an einem Teilende geben.

Vor dem Beginn vergewissern Sie sich, in einer Ansicht mit einer geeigneten Ansichtsebene zu arbeiten. Das erleichtert das Picken der Punkte für die Schnittlinie.

  • In vielen Fällen können Sie mit dem Befehl Neue Ansicht > Standardteilansichten eine Ansicht mit einer geeigneten Ansichtsebene erstellen. Mit dem Befehl erstellen Sie Ansichten mit Ansichtsebenen entlang den Hauptachsen (X, Y und Z) des ausgewählten Teils.

  • Zum Erstellen einer Ansichtsebene in einem Winkel, der sich nicht entlang der Teilachse befindet, definieren Sie zunächst die Arbeitsebene und nutzen dann den Befehl Neue Ansicht > Auf Arbeitsebene. Alternativ dazu können Sie 3D-Schnitt Komponente aus dem Katalog Anwendungen und Komponenten verwenden.

Objekte mit einer Linie schneiden

  1. Klicken Sie auf der Registerkarte Bearbeiten auf Schneiden an Linie.

  2. Wählen Sie das zu schneidende Objekt aus.

  3. Klicken Sie den ersten Punkt der Schnittlinie an.

  4. Picken Sie den zweiten Punkt der Schnittlinie.

  5. Picken Sie die zu entfernende Seite.

    Tekla Structures zeigt Schnitte als Strichpunktlinien an.

    Bei Bedarf können Sie Schnitte ausblenden.

Polygonschnitte

Schneiden Sie mit einem Polygonschnitt ein Teil oder einen Bewehrungsstabsatz mit einem geschlossenen Polygon senkrecht zur Ebene, die durch die gepickten Punkte definiert wird.

Vor dem Beginn vergewissern Sie sich, in einer Ansicht mit einer geeigneten Ansichtsebene zu arbeiten. Das erleichtert das Picken der Punkte für die polygonale Form.

In vielen Fällen können Sie mit dem Befehl Neue Ansicht > Standardteilansichten zum Erstellen von Ansichten mit Ansichtsebenen entlang der Hauptachsen (X, Y, Z) des ausgewählten Teils eine Ansicht mit einer geeigneten Ansichtsebene erstellen.

Objekte mit einem Polygon schneiden

  1. Klicken Sie auf der Registerkarte Bearbeiten auf Schneiden an Polygon.

  2. Wählen Sie das zu schneidende Objekt aus.

  3. Picken Sie Punkte, um das zum Schneiden zu verwendende Polygon zu konturieren.

    Wenn Sie das Polygon definieren, platzieren Sie die Schnittkanten nicht exakt an derselben Position wie die Kante des zu schneidenden Teils. Andernfalls kann es unklar sein, ob die Kante abgeschnitten werden soll oder nicht.

    Die Schnitttiefe wird automatisch anhand der Abmessungen des zu schneidenden Objekts berechnet. Der Schnitt wird automatisch geringfügig (um 3 mm) in Tiefenrichtung über die Teilseite verlängert.

  4. Drücken Sie die mittlere Maustaste, um das Polygon zu schließen und das Objekt zu schneiden.

    Tekla Structures zeigt Schnitte als Strichpunktlinien an. Bei Bedarf können Sie Schnitte ausblenden.

    Zum Ändern der Schnittform können Sie mit Hilfe der Teilgriffe oder der direkten Änderung Punkte hinzufügen oder eine Kante verschieben.

    Durch Hinzufügen von Eckschnitten an den Ecken des Polygonschnitts kann die Form verfeinert werden. Eckschnitte wirken sich nicht auf NC-Dateien aus.

    Die Eigenschaften von Schnittpolygonen können Sie im Eigenschaftenbereich ändern.

Teilschnitte

Schneidet ein Teil oder einen Bewehrungsstabssatz mittels eines anderen Teils.

Sie können auch Teile schneiden, die bereits Schnitte aufweisen. Das kann z. B. hilfreich sein, wenn kompliziertere Schnittformen erstellt werden sollen.

Objekte mit einem Teil schneiden

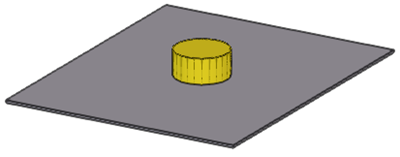

  1. Sollte noch kein Teil zum Schneiden vorhanden sein, erstellen Sie ein Schnittteil und positionieren Sie es durch das zu schneidende Teil.

    Platzieren Sie das Schnittteil nicht so, dass sich die Schnittkanten oder Scheitelpunkte exakt an derselben Position befinden wie die Kanten oder Scheitelpunkte des zu schneidenden Teils. Andernfalls ist ggf. unklar, was abgeschnitten werden soll.

  2. Klicken Sie auf der Registerkarte Bearbeiten auf Teilschnitt.

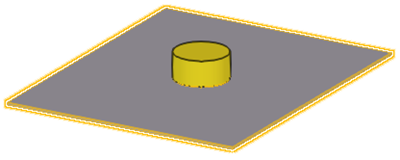

  3. Wählen Sie das zu schneidende Objekt aus.

  4. Wählen Sie das schneidende Teil aus.

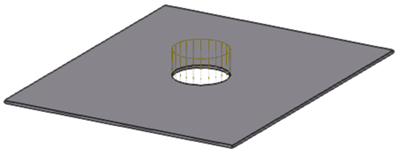

    Bei Schnittteilen erstellt Tekla Structures den Schnitt entlang des ausgewählten Objekts. Der Teilschnitt wirkt sich nicht auf andere Objekte aus.

    Tekla Structures zeigt Schnitte als Strichpunktlinien an.

  5. Löschen Sie das Schnittteil.

    1. Achten Sie darauf, dass der Selektionsschalter Schnitte und hinzugefügte Materialien auswählen Symbolleiste Selektionsschalter deaktiviert ist.

    2. Wählen Sie das Schneidteil aus und drücken Sie Löschen.

      Bei Bedarf können Sie Schnitte ausblenden.

Die Eigenschaften von Schnittteilen können Sie im Eigenschaftenbereich ändern.

Hinweise und Tipps für effizientes Schneiden

  • Überlegungen zur Platzierung der Schnittkanten

    Vermeiden Sie es, Schnittkanten, Schnitteckpunkte oder andere Schnitte für dasselbe Teil exakt an derselben Position wie die Kanten oder Eckpunkte des zu schneidenden Teils zu platzieren. Verlängern Sie den Schnitt außerhalb des Teils oder eines anderen Schnitts um mindestens 0.3 mm. Dadurch vermeiden Sie Körpergeometriefehler.

  • Bei Körpergeometriefehlern durch Schnitt

    Bei Körpergeometriefehlern durch einen Schnitt kann Tekla Structures keine Teilflächen rendern. Das Teil wird transparent und nur einige Kanten Linien werden sichtbar. Eine Fehlermeldung, die angibt, welches Teil und welcher Schnitt den Fehler verursacht hat, wird in das Verlaufsprotokoll Sitzungen aufgenommen.

    Um den Fehler zu finden, klicken Sie in der Sitzungsverlauf-Logdatei auf eine Zeile mit einem GUID-Identifizierungszeichen. Tekla Structures hebt das dazugehörige Teil und den Schnitt im Modell hervor.

    Zum Beheben des Fehlers verschieben Sie den das Problem verursachenden Schnitt etwas (um 0.3 mm) in eine andere Richtung. Sollte sich der Schnitt mit anderen Schnitten überschneiden, versuchen Sie, auch die anderen Schnitte zu verschieben.

  • Verwenden von Eckschnitten

    Verwenden Sie nach Möglichkeit Eckschnitte anstelle von kleinen Schnitten, insbesondere in Komponenten.

  • Flanschschnitte an Stahlprofilen

    Beim Schneiden eines Flansches liegt die Wahrscheinlichkeit für das Gelingen des Schnitts höher, wenn das Schnittteil auch den Steg sehr leicht schneidet (mindestens 0,3 mm). Wenn Sie beispielsweise einen Träger mit Rundungen schneiden, ist es möglicherweise hilfreich, den Steg über die Flanschdicke hinaus in Richtung Tiefe zu schneiden.

  • Schnitte an Rundrohren

    Mit der Komponente Rundrohr (23) erstellen Sie Hohlprofilschnitte. Die Komponente dreht das schneidende Teil automatisch, bis eine geeignete Schnittposition gefunden wird. Wenn die Komponente keine solche Position findet, drehen Sie das schneidende Teil leicht, bis Sie eine geeignete Schnittposition finden.

Ausblenden von Schnitten in einer Modellansicht

  1. Zum Öffnen des Dialogfeld Ansicht doppelklicken Sie auf den Ansichtshintergrund.
  2. Klicken Sie auf Anzeige..., um das Dialogfeld Anzeige zu öffnen.
  3. Stellen Sie sicher, dass die Option Schnitte und hinzugefügtes Material in den Anzeigeeinstellungen nicht ausgewählt ist.
  4. Klicken Sie auf Ändern.
  5. So blenden Sie vorübergehend die ausgeblendeten Schnitte in einer Modellansicht ein:
    1. Wählen Sie das Teil aus.
    2. Klicken Sie auf der kontextabhängigen Symbolleiste auf Detaillierung anzeigen.

    Alle Schnitte des ausgewählten Teils werden angezeigt. Um sie wieder auszublenden, zeichnen Sie die Ansicht neu.

Eigenschaften für Schneiden an Polygon

Verwenden Sie die Eigenschaften für Schneiden an Polygon im Eigenschaftenbereich, um die Eigenschaften eines Polygonschnitts anzuzeigen und zu ändern.

Beachten Sie, dass die Polygonschnitteigenschaften erst im Eigenschaftenbereich verfügbar sind, wenn ein Polygonschnitt erstellt und ausgewählt wurde. Sie können nicht auf die Schnitteigenschaften zugreifen oder diese ändern, bevor der Schnitt vorliegt.

Wenn Sie das Layout des Eigenschaftenbereichs angepasst haben, sieht die Liste der Eigenschaften möglicherweise anders aus.

Einstellung

Beschreibung

Allgemein

Name

Name des Polygonschnitts.

Profil

Profil des Polygonschnitts, standardmäßig ist es das parametrische Profil BL.

Material

Material des Polygonschnitts, standardmäßig ist es ANTIMATERIAL.

Das Schnittmaterial kann nicht geändert werden.

Klasse

Dient zum Gruppieren von Polygonschnitten.

Position

In Tiefe

Position des Polygon Schnitts in Richtung der Tiefe.

Mehr

BDAs

Klicken Sie auf die Schaltfläche Benutzerdefinierte Attribute, um die benutzerdefinierten Attribute (BDAs) für den Schnitt zu öffnen. Mit BDAs können Sie weitere Informationen für jeden Schnitt speichern, z. B. zum Bestimmen der Erstellung von Bemaßungen in Zeichnungen.

Teilschnitteigenschaften

Teilschnitt verwendet die Eigenschaften des Schnittteils. Sollte es sich beim Schnittteil zum Beispiel um einen Stahlträger handeln, verwendet der Teilschnitt die Eigenschaften von Stahlträgerschnitt. Die Standardteilschnitteigenschaften hängen vom verwendeten Schnittteil ab.

Über die erweiterte Option XS_PART_CUT_INHERIT_UDAS_FROM_CUTTING_PART vermeiden Sie das Kopieren benutzerdefinierter Attribute (BDAs) vom ursprünglichen Schnittteil auf das materiallose Schnittteil. Bei der Einstellung FALSE werden die BDAs nicht in das materiallose Teil kopiert.

Sollte es sich beim Schnittteil um ein Hohlprofil handeln, wird der Schnitt mit einem ähnlichen, aber nicht hohlen Schnitt erstellt, damit auch die Innenseite des Schnitts entfernt wird.

Beachten Sie, dass die Teilschnitteigenschaften erst nach Erstellen und Auswählen des Teilschnitts im Eigenschaftenbereich verfügbar sind. Sie können nicht auf die Schnitteigenschaften zugreifen oder diese ändern, bevor der Schnitt vorliegt.
