Création de boulons

Pour créer des boulons, vous pouvez créer un groupe de boulons ou appliquer un composant qui crée automatiquement des groupes de boulons.

Tekla Structures utilise la même commande pour la création de boulons, goujons et trous. Si vous désirez créer uniquement des trous, n'utilisez pas les éléments de boulonnerie (tels que des boulons, des rondelles et des écrous).

Si vous souhaitez créer des boulons sans créer de trous, utilisez l'option Aucun trou pour Type de trou spécial dans les propriétés Boulon.

Vous pouvez créer des repères différents sur les trous et les boulons dans les dessins.

Création d'un groupe de boulons

  1. Dans l'onglet Acier, maintenez la touche Maj enfoncée et cliquez sur Boulon .

    Les propriétés du Boulon s'ouvrent dans le volet des propriétés et la barre d'outils contextuelle suivante apparaît :

  2. Modifiez les propriétés Boulon, si nécessaire.

    Par exemple, les paramètres Groupe de boulons affectent le résultat final : la forme du groupe de boulons, le nombre de boulons dans le groupe et l'écartement des boulons. Reportez-vous à la section Forme du groupe de boulons ci-dessous pour obtenir des exemples.

    Pour définir les propriétés des trous, utilisez les paramètres Trous dans les propriétés Boulon.

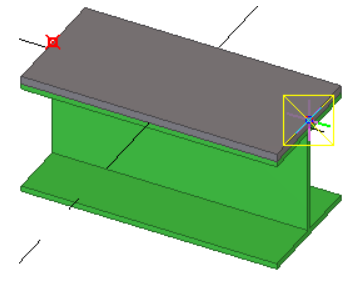

  3. Déplacez le pointeur de la souris sur les pièces du modèle pour afficher un aperçu des boulons.

    Avec les options et lorsque vous utilisez une face de pièce, l'arête de la face de pièce la plus proche du pointeur de la souris est sélectionnée comme base pour l'aperçu. La direction du groupe de boulons sera perpendiculaire à cette arête.

    Les têtes de boulon sont représentées par des croix dans l'aperçu. Par exemple :

  4. Pour afficher ou non les cotations dans l'aperçu, cliquez sur dans la barre d'outils contextuelle. Ensuite, cliquez sur Cotations internes pour afficher ou masquer les cotations entre les boulons du groupe.
  5. Si vous souhaitez accrocher les axes de la pièce lorsque vous placez les boulons, cliquez sur dans la barre d'outils contextuelle. Ensuite, indiquez si vous souhaitez afficher les axes pour les profils, notamment des poutres et des poteaux, ou pour les plats, ou pour les deux.
  6. Choisissez comment vous souhaitez créer et placer les boulons ; cliquez sur un bouton de la barre d'outils contextuelle pour sélectionner l'une des trois méthodes : Par surface, Par pièces et face ou Par pièces et points. Ensuite, suivez les étapes associées ci-dessous.

    Lorsque vous sélectionnez des emplacements, vous pouvez utiliser différentes méthodes d'accrochage, telles que l'accrochage numérique ou créer des points de référence temporaires en maintenant la touche Ctrl enfoncée.

    Si vous devez modifier la direction des boulons de 180°, cliquez sur dans la barre d'outils contextuelle. Cliquez sur inverse uniquement la direction des boulons, mais conserve les autres propriétés des boulons, telles que l'ordre des trous spéciaux et l'emplacement des trous.

    Pour Procéder comme suit

    Créer des boulons à l'aide d'une face pièce

    1. Cliquez sur dans la barre d'outils.

    2. Sélectionnez un emplacement sur une face pièce.

      Pour verrouiller temporairement la direction de l'arête, maintenez la touche Alt enfoncée pendant la sélection.

    Tekla Structures utilise la valeur Longueur de recherche dans les propriétés de Boulon pour sélectionner les pièces à attacher.

    La pièce avec le volume le plus important sera la pièce principale, et les pièces secondaires seront dans l’ordre dans lequel elles sont trouvées.

    Créer des boulons à l'aide de pièces et d'une face pièce

    1. Cliquez sur dans la barre d'outils.

    2. Sélectionnez la pièce principale à laquelle les pièces secondaires seront boulonnées.

    3. Sélectionnez les pièces secondaires.

    4. Cliquez sur le bouton du milieu de la souris pour terminer la sélection des pièces.

    5. Sélectionnez un emplacement sur une face pièce.

      Pour verrouiller temporairement la direction de l'arête, maintenez la touche Alt enfoncée pendant la sélection.

    Tekla Structures calcule la longueur de coupe du boulon en fonction des pièces sélectionnées et corrige la valeur de Longueur de recherche dans les propriétés Boulon.

    Créer des boulons en fonction des pièces à attacher et en sélectionnant deux points

    1. Cliquez sur dans la barre d'outils.

    2. Sélectionnez la pièce principale à laquelle les pièces secondaires seront boulonnées.

    3. Sélectionnez les pièces secondaires.

    4. Cliquez sur le bouton du milieu de la souris pour terminer la sélection des pièces.

    5. Sélectionnez un point pour indiquer l'origine du groupe de boulons.

    6. Choisissez un second point pour indiquer la direction de l'axe x du groupe de boulons.

    Tekla Structures détermine l'emplacement du groupe de boulons à l'aide des valeurs suivantes : l'axe x du groupe de boulons et le plan de travail. Les cotations dépendent de l'origine du groupe de boulons qui correspond au premier point sélectionné. Tekla Structures définit la direction x du groupe de boulons à l'aide du deuxième point sélectionné. Il est essentiel que les points sélectionnés pour créer le groupe de boulons soient suffisamment proches des pièces que vous souhaitez relier.

Création d'un seul boulon

  1. Dans l'onglet Acier, maintenez la touche Maj enfoncée et cliquez sur Boulon pour ouvrir les propriétés Boulon.
  2. Sous Groupe de boulons, sélectionnez Tableau dans la liste Forme .
  3. Dans les zones Boulons dist X  et Boulons dist Y , entrez 0.
  4. Créez le boulon de la même façon que vous créeriez un groupe de boulons. Consultez les instructions du tableau ci-dessus.

Création de boulons à l'aide du composant Boulon auto

Utilisez le composant Boulon auto pour boulonner des pièces à des pièces proches, des cales, des éclisses ou d'autres plats. Boulon auto suit la rotation de la pièce et trouve la meilleure rotation afin que vous n'ayez pas à définir le plan de travail. Avec l'outil Boulon auto, un groupe de boulons peut s'appliquer à un grand nombre de pièces, par exemple pour gérer une éclisse en tant que groupe individuel.

  1. Cliquez sur le bouton Applications & composants dans le panneau latéral pour ouvrir le catalogue Applications & composants.
  2. Commencez par entrer boulon auto dans la zone de recherche.
  3. Double-cliquez sur Boulon auto dans le catalogue pour ouvrir la boîte de dialogue Boulon auto.
  4. Définissez les propriétés du boulon.
  5. Si nécessaire, vous pouvez afficher la longueur de recherche sous forme de lignes temporaires pour indiquer où les boulons doivent être placés même s'ils ne sont pas créés.
    • Sélectionnez dans la liste en bas de la boîte de dialogue pour ne pas afficher les lignes temporaires.

    • Sélectionnez dans la liste en bas de la boîte de dialogue pour ne pas afficher les lignes temporaires.

    Pour supprimer les lignes temporaires, cliquez avec le bouton droit de la souris et sélectionnez Redessiner fenêtre.

  6. Cliquez sur Appliquer.
  7. Sélectionnez la pièce principale.

    L'outil Boulon auto utilise cette pièce pour trouver la meilleure rotation. Cette pièce sera la pièce principale de l'assemblage.

  8. Sélectionnez la pièce secondaire.
  9. Cliquez sur le bouton central de la souris.
  10. Sélectionnez la première et la deuxième position pour définir la direction du groupe de boulons.

    Les positions sélectionnées définissent une ligne utilisée pour trouver toutes les faces de pièce parallèles ainsi que le plan et les emplacements optimaux pour les boulons. Le plan est choisi comme suit :

    1. Face avec la plus grande projection de la ligne

    2. S'il existe deux faces avec des projections de même longueur, la face qui est plus proche de la ligne

    3. S'il existe deux faces proches, la face la plus grande

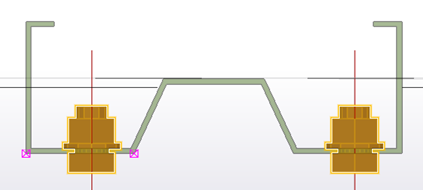

    Par exemple, avec des profils de pièces spéciaux, la sélection de points proches de la face souhaitée permet de s'assurer que les boulons sont correctement placés :

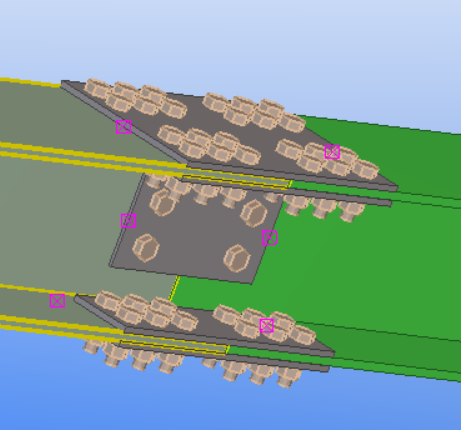

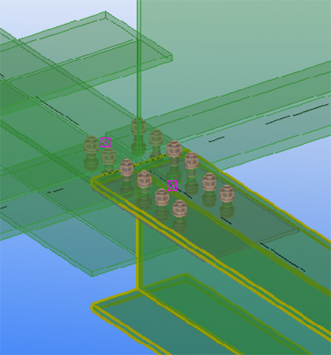

Exemples

Des exemples de pièces boulonnées à l'aide du composant Boulon auto sont présentés ci-dessous. Les pièces principales et les points sélectionnés sont mis en surbrillance.

Création d'un groupe de boulons en isolant un composant

Il est également possible de créer des boulons en appliquant d'abord un composant qui inclut des groupes de boulons, puis en isolant le composant.

  1. Appliquez un composant qui inclut des groupes de boulons.

    Par exemple, reliez une ou deux poutres à un poteau, à l'aide d'une platine boulonnée.

  2. Isolez le composant.
    1. Sélectionnez le composant à isoler.
    2. Cliquez avec le bouton droit de la souris et sélectionnez Isoler un composant.

      Tekla Structures sépare les objets du composant.

  3. Modifiez le groupe de boulons.
    1. Sélectionnez le groupe de boulons et double-cliquez dessus pour ouvrir les propriétés.
    2. Modifiez les propriétés.
    3. Cliquez sur Modifier.

Modification ou ajout des pièces boulonnées

Vous pouvez modifier les pièces reliées par un groupe de boulons.

  1. Dans l'onglet Acier, cliquez sur Pièces boulonnées.
  2. Sélectionnez le groupe de boulons.
  3. Sélectionnez à nouveau les pièces principale et secondaire.
  4. Cliquez avec le bouton central de la souris pour terminer la sélection des pièces.

Forme du groupe de boulons

Utilisez les paramètres Groupe de boulons des propriétés Boulon pour sélectionner la forme d'un groupe de boulons et pour déterminer le nombre de boulons contenus dans le groupe de boulons.

Dans les images ci-dessous, la poignée jaune indique l'origine du groupe de boulons, et la poignée magenta indique la direction x du groupe de boulons.

Forme

Autres paramètres du groupe de boulons

Exemple de valeurs

Résultat

Tableau

Boulons dist X

Ecartement entre les boulons, dans la direction x du groupe de boulons.

150

Boulons dist Y

Ecartement entre les boulons, dans la direction y du groupe de boulons.

100

Cercle

Quantité de boulons

6

Diamètre du groupe de boulons

100

Liste

Boulons dist X

Coordonnée x de chaque boulon, du point d'origine du groupe de boulons.

75 175 250

Boulons dist Y

Coordonnée y de chaque boulon, du point d'origine du groupe de boulons.

75 -50 0

Propriétés des boulons

Utilisez les propriétés Boulon pour afficher ou modifier les propriétés d'un groupe de boulons. Utilisez la section Trous pour définir les propriétés des trous de boulon. Les unités dépendent des paramètres dans le menu Fichier > Paramètres > Options > Unités et décimales.

Paramètre

Description

Boulon

Dimension

Diamètre du boulon.

Standard

Standard de boulons.

Type d'assemblage

Définissez si les boulons sont assemblés sur site ou en atelier.

Type de connexion

Indiquez si vous boulonnez une pièce secondaire ou un sous-assemblage.

Filet dans matière

Indiquez si le filet du boulon peut être à l'intérieur des pièces boulonnées. Tekla Structures n'utilise pas cette valeur pour calculer la longueur des boulons entièrement filetés.

Longueur de recherche

Indiquez à quelles pièces le boulon est fixé. Cette valeur indique la zone dans laquelle Tekla Structures doit rechercher des pièces appartenant au groupe de boulons. Vous pouvez déterminer si le boulon traverse une ou deux ailes à l'aide de sa longueur de coupe.

Tekla Structures recherche des pièces à l'aide la moitié de la valeur de la dimension de recherche, dans chaque direction à partir du plan du groupe de boulons. Dans l'illustration ci-dessous, A correspond à la longueur de coupe et B correspond à l'origine du boulon. Tekla Structures calcule la zone de recherche correspondant à A/2 dans les deux directions à partir du point B.

Tekla Structures vous avertit si la longueur de coupe est trop petite (c'est-à-dire que le groupe de boulons ne contient aucune pièce) et définit la longueur des boulons à 100 mm.

S'il existe des écarts importants entre les pièces attachées, cet écart est ajouté à la longueur du boulon. Tekla Structures calcule la longueur du boulon à l'aide de la distance totale entre les première et dernière surfaces.

REMARQUE : Si vous souhaitez définir une longueur spécifique pour un boulon, saisissez une valeur négative pour la longueur de recherche (par ex., -150).

REMARQUE : Si vous ne pouvez pas créer de trous ou de trous borgnes, augmentez la longueur de la coupe.

Longueur dépassement

Longueur de boulon supplémentaire.

Augmente l'épaisseur du matériau que Tekla Structures utilise lors du calcul de la longueur des boulons. Par exemple, vous pouvez avoir besoin d'une longueur de boulon supplémentaire pour peindre. Vous pouvez également créer des longueurs supplémentaires dans des assemblages de boulons.

Assemblage

Choisissez de créer des rondelles et des écrous avec le boulon. Cochez la case Boulon pour créer le boulon, puis cochez les cases de rondelle et d’écrou nécessaires.

Par exemple :

Si vous ne souhaitez créer que des trous sans aucun boulon, décochez toutes les cases.

Groupe de boulons

Forme

Forme du groupe de boulons. Vous disposez des options suivantes :

  • Tableau pour rectangulaire

  • Cercle pour circulaire

  • Liste pour n'importe quelle forme

Boulons dist X

Ecartement ou coordonnée des boulons, en fonction de la forme du groupe de boulons (Tableau ou Liste).

Boulons dist Y

Ecartement ou coordonnée des boulons, en fonction de la forme du groupe de boulons (Tableau ou Liste).

Quantité de boulons

Quantité de boulons dans un groupe de boulons circulaire.

Diamètre

Diamètre des boulons dans un groupe de boulons circulaire.

Trous

Tolérance

Tolérance = Diamètre du trou - Diamètre du boulon

Type de trou

Sélectionnez Traversant pour créer des trous qui traversent la pièce.

Sélectionnez Borgne pour créer des trous de profondeur partielle qui ne traversent pas complètement les pièces.

Profondeur de trou

Profondeur d'un trou aveugle mesurée à partir des points de référence boulon/trou (poignées jaunes et magenta).

Notez que vous pouvez également avoir besoin d'ajuster la valeur de Longueur de recherche.

Pièces avec trous spéciaux

Si vous souhaitez créer des trous surdimensionnés, oblongs ou taraudés, ou si vous souhaitez omettre les trous, cochez les cases souhaitées pour indiquer quelles pièces de l'attache obtiennent des trous spéciaux.

Utiliser les mêmes paramètres pour tous les trous spéciaux

Cochez cette case pour créer des trous spéciaux similaires dans chacune des pièces reliées. Les propriétés du trou spécial le plus proche de la tête du boulon seront utilisées pour tous les trous spéciaux du groupe de boulons.

Si vous décochez cette case, vous pouvez définir les propriétés spéciales des trous séparément pour chacune des pièces.

Type de trou spécial

Trous surdimensionnés, oblongs, taraudés ou pas de trou. Cette option est activée lorsque vous cochez une ou plusieurs des cases Trou spécial à côté de Pièces avec trous spéciaux.

Surdimensionné

Tolérance d'un trou surdimensionné.

Trou oblong X

Tolérance x d'un trou oblong. Zéro pour un trou rond.

Pour créer des trous oblongs avec un décalage par rapport au centre du boulon dans la direction x, entrez une valeur de décalage dans la deuxième zone (Décalage oblong).

Trou oblong Y

Tolérance y pour un trou oblong. Zéro pour un trou rond.

Pour créer des trous oblongs avec un décalage par rapport au centre du boulon dans la direction y, entrez une valeur de décalage dans la deuxième zone (Décalage oblong).

Diamètre perçage

Taille d'un trou de préforage.

REMARQUE : La taille du trou du noyau n’affecte pas la sortie DSTV. Cette valeur sert uniquement au repérage et à la représentation du trou dans le modèle et les dessins.

Les deux paramètres suivants ne sont disponibles que dans le composant Boulon auto :

Rotation oblongs

Si le boulon relie plusieurs pièces, vous pouvez faire pivoter les différents trous de 90 degrés. Ceci permet de déplacer le boulon dans différentes directions.

Afficher longueur de recherche comme lignes temporaires

Affiche où les boulons doivent être placés même s'ils ne sont pas créés.

  • Sélectionnez pour ne pas afficher les lignes temporaires.

  • Sélectionnez pour afficher les lignes temporaires.

Position

Dans le plan

Déplacez le groupe de boulons perpendiculairement à l'axe x du groupe de boulons.

Rotation

Définissez la rotation du groupe de boulons autour de l'axe x par rapport au plan de travail en cours.

Par exemple, vous pouvez utiliser cette zone pour indiquer de quel côté des pièces attachées la tête du boulon doit se trouver.

En profondeur

Déplacez le groupe de boulons perpendiculairement au plan de travail en cours.

Décalages

Dx, Dy, Dz

Décalages du groupe de boulons par déplacement de l'axe x du groupe de boulons. Utilisez des décalages pour modifier la position d'un groupe de boulons.

Les valeurs d'origine Dx, Dy et Dz déplacent l'extrémité du groupe de boulons par rapport à l'axe x. Les valeurs d'extrémité déplacent l'extrémité du groupe de boulons.

  • Une valeur Dx positive déplace l'origine vers l'extrémité.

  • Dy déplace l'extrémité perpendiculairement à l'axe x du groupe de boulons sur le plan de travail actuel.

  • Dz déplace l'extrémité perpendiculairement au plan de travail actuel.

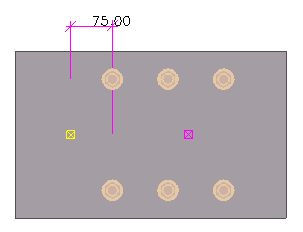

Exemple de groupe de boulons avec le point d'origine Dx défini sur 75 :

Plus

Attributs utilisateur

Cliquez sur le bouton Attributs utilisateur pour ouvrir les attributs utilisateur du boulon. Les attributs utilisateur donnent plus d'informations sur les boulons.
