Za pomocą cięć liniowych można kształtować belkę lub słup albo przyciąć blachę, płytę, element lub zestaw prętów.

Cięcie liniowe tworzy prostą linię cięcia między dwoma wskazanymi punktami prostopadłą do płaszczyzny widoku i przechodzącą przez dwa wskazane punkty.

Użyj cięć liniowych, aby odciąć koniec lub bok elementu. Na przykład zwęź element lub odetnij narożnik od końca belki. Na jednym końcu elementu można zastosować kilka cięć liniowych.

Zanim zaczniesz, upewnij się, że pracujesz w widoku z odpowiednią płaszczyzną widoku. Dzięki temu łatwiej jest wybrać punkty dla kształtu linii cięcia.

• W wielu przypadkach, za pomocą polecenia Nowy widok > Domyślne widoki elementu można utworzyć widok pokazujący odpowiednią płaszczyznę widoku. Polecenie tworzy widoki, w których płaszczyzny widoku są ułożone wzdłuż głównych osi (x,y,z) wybranego elementu.

• Jeżeli potrzebujesz płaszczyzny widoku ustawionej pod kątem innym niż wzdłużnie względem osi, można najpierw zdefiniować płaszczyznę roboczą, a następnie użyć polecenia Nowy widok > W płaszczyźnie roboczej. Alternatywnie można użyć komponentu Cięcie 3D z katalogu Aplikacje i komponenty.

Użyj cięcia wielobocznego, aby wyciąć element. Jeśli chcesz wyciąć zestaw prętów, użyj zamkniętego wieloboku prostopadłego do płaszczyzny wyznaczonej przez wskazane punkty.

Zanim zaczniesz, upewnij się, że pracujesz w widoku z odpowiednią płaszczyzną widoku. Dzięki temu łatwiej jest wybrać punkty dla kształtu wieloboku.

W wielu przypadkach można utworzyć widok z odpowiednią płaszczyzną widoku za pomocą polecenia Nowy widok > Domyślne widoki elementu, które tworzy widoki posiadające płaszczyzny widoku wzdłuż głównych osi (x,y,z) wybranej części.

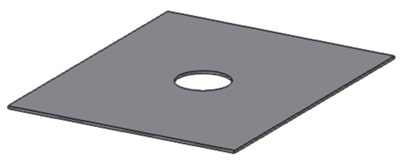

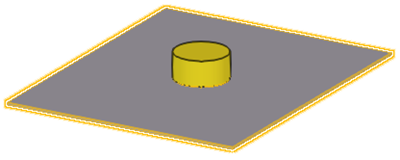

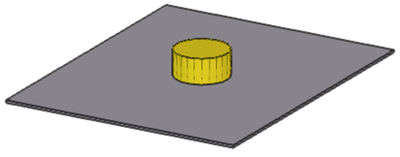

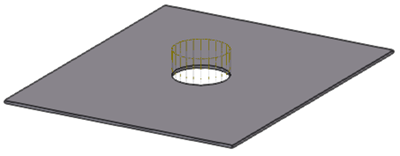

Element lub zestaw prętów można wyciąć za pomocą innego elementu.

Możesz również ciąć elementy, które zostały już przycięte. Może to być przydatne, np. gdy chcesz uzyskać bardziej skomplikowane kształty wycięć.

• Zastanów się, jak umieścić przycięte krawędzie

  Staraj się nie umieszczać krawędzi, wierzchołków ani innych obiektów tnących w taki sposób, aby pokrywały się z krawędziami lub wierzchołkami wycinanego elementu. Przedłuż cięcie poza element lub inne cięcie do najmniej o 0,3 mm. Pomoże to uniknąć błędów brył.

• Jeśli cięcie powoduje błąd bryły

  Jeżeli cięcie powoduje błąd bryły, Tekla Structures nie jest w stanie renderować powierzchni elementów i element staje się przezroczysty, a widać tylko jego niektóre krawędzie linii. W pliku historii sesji umieszczane jest powiadomienie o błędzie informujące, który element i które cięcie były przyczyną niepowodzenia.

  Aby zlokalizować błąd w modelu, wystarczy kliknąć w pliku historii sesji wiersz zawierający identyfikator GUID, a Tekla Structures wybierze już odpowiedni element i odpowiadające cięcie.

  W celu usunięcia tych błędów przesuń nieco problematyczne cięcie (o 0,3 mm) w innym kierunku. Jeśli cięcie przecina się z innymi cięciami, możesz spróbować przesunąć również te pozostałe cięcia.

• Należy stosować fazowanie krawędzi

  Jeśli to tylko możliwe, należy zamiast małych cięć stosować fazowanie krawędzi, zwłaszcza w przypadku komponentów.

• Cięcie pasów w profilach stalowych

  Jeśli podczas wycinania półki element tnący powoduje również delikatne nacięcie środnika (na co najmniej 0,3 mm), zwiększa to prawdopodobieństwo poprawnego cięcia. Jeśli np. nacina się belkę mającą zaokrąglenia, przydatne może być nawet głębsze cięcie środnika w kierunku głębokości niż na samą grubość półki.

• Cięcia rur okrągłych

  Do wykonywania cięć okrągłych rur służy komponent Rura okrągła (23). Automatycznie obraca on element tnący aż do znalezienia położenia cięcia. Jeśli cięcie komponentem nie powiedzie się, należy ręcznie obracać delikatnie element tnący w celu znalezienia położenia cięcia.
