Gebruik lijnuitsnijdingen om een balk of een kolom te vormen of om een plaat, een item of een stavenset te snijden.

Een trimlijn maakt een rechte doorsnede tussen twee punten die u aanwijst, loodrecht op het venstervlak dat loopt door de twee aangewezen punten.

Gebruik trimlijnen om het uiteinde van een onderdeel of de zijkant van een onderdeel af te snijden. Maak bijvoorbeeld een onderdeel smaller of zaag een hoek af van een liggeruiteinde. U kunt meerdere trimlijnen aan een uiteinde van een onderdeel hebben.

Zorg ervoor dat u, voordat u begint, in een venster met een geschikt kijkvlak werkt. Dit maakt het gemakkelijker om de punten voor de trimlijn te kiezen.

• In veel gevallen kunt u een venster met een geschikt venstervlak maken door het commando Nieuw venster > Standaard onderdeelvensters te gebruiken. Dit commando maakt vensters die langs de hoofdassen (x, y, z) van het geselecteerde onderdeel venstervlakken hebben.

• Als u het kijkvlak op een andere hoek nodig hebt die zich niet langs de onderdeelas bevindt, kunt u eerst het werkvlak definiëren, daarna gebruikt u het commando Nieuw venster > Op werkvlak. U kunt echter ook de 3D-trimmen -component in de Applicaties en componenten-database gebruiken.

Gebruik een polygoon uitsnijding om een onderdeel of een staaf met een gesloten polygoon te snijden, loodrecht op het vlak dat is gedefinieerd door de punten die u aanwijst.

Zorg ervoor dat u, voordat u begint, in een venster met een geschikt kijkvlak werkt. Dit maakt het gemakkelijker om de punten voor de polygoonvorm te kiezen.

U kunt in veel gevallen een aanzicht maken met een geschikt aanzichtvlak door het commando Nieuw venster > Standaard onderdeelvensters te gebruiken, wat aanzichten maakt met aanzichtvlakken langs de hoofdassen (x,y,z) van het geselecteerde onderdeel.

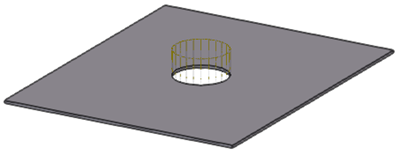

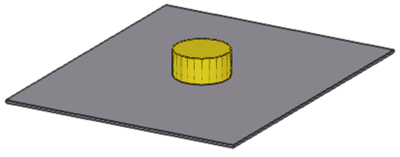

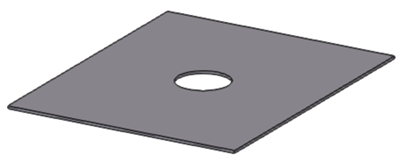

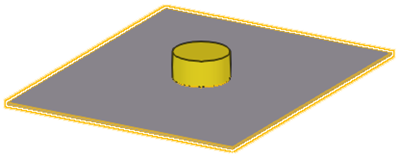

Uitsnijding van een onderdeel of een staaf met een ander onderdeel.

U kunt ook onderdelen uitsnijden die al uitsnijdingen hebben. Dit kan bijvoorbeeld handig zijn als u complexere vormen wilt uitsnijden.

• Bedenk hoe u de snijranden plaatst

  Vermijd dat snijkanten, gesneden hoekpunten of andere uitsnijdingen die hetzelfde onderdeel snijden, op precies op dezelfde plaats liggen als de randen of hoekpunten van het te snijden onderdeel. Verleng de uitsnijding buiten het onderdeel of andere uitsnijding ten minste 0,3 mm. Deze oefening helpt u solid-fouten te voorkomen.

• Als een uitsnijding een solid-fout veroorzaakt

  Als een uitsnijding een solid-fout veroorzaakt, dan kan Tekla Structures de onderdeelvlakken niet weergeven en wordt het onderdeel transparant, waardoor slechts enkele randlijnen zichtbaar zijn. Er wordt een foutmelding in het logboekbestand van de sessie afgedrukt waarin staat welk onderdeel en welke uitsnijding de fout hebben veroorzaakt.

  Klik op een regel met een GUID-identificeerder in het logbestand van de sessie om de fout in het model te vinden. Tekla Structures selecteert het overeenkomstige onderdeel en de uitsnijding in het model.

  Verplaats, om de fout te herstellen de uitsnijding die het probleem veroorzaakt enigszins (0,3 mm) in een andere richting. Als de uitsnijding andere uitsnijdingen snijdt, kunt u proberen ook de andere uitsnijdingen te verplaatsen.

• Vellingkanten gebruiken

  Gebruik waar mogelijk vellingkanten in plaats van kleine uitsnijdingen, vooral in componenten.

• Flensuitsnijdingen van stalen profielen

  Als bij het uitsnijden van een lijf, het onderdeel dat u daarvoor gebruikt het lijf enigszins uitsnijdt (minimaal 0,3 mm), heeft de uitsnijding meer kans van slagen. Als u bijvoorbeeld een ligger snijdt die afrondingen heeft, kan het handig zijn om nog verder op het lijf in diepterichting dan alleen de flensdikte uit te snijden.

• Uitsnijdingen voor ronde buizen

  Gebruik component Buis-buis (23) voor uitsnijdingen in ronde buizen. Deze component roteert het uitsnijdingsonderdeel automatisch totdat er een correcte uitsnijding is gevonden. Als de component mislukt, roteert u het uitsnijdingsonderdeel enigszins totdat u een goede uitsnijdingspositie hebt gevonden.
