Utilice líneas de corte para dar forma a una viga o una columna, o para cortar una placa, una losa, un elemento o un conjunto de armaduras.

Un corte de línea crea una línea de corte recta entre los dos puntos que elija, perpendicular al plano de vista que pasa por los dos puntos elegidos.

Utilice cortes de línea para cortar el extremo de una parte o el lateral de una parte. Por ejemplo, haga una parte más estrecha o corte una esquina del extremo de una viga. Puede tener varios cortes de línea en un extremo de parte.

Antes de comenzar, asegúrese de estar trabajando en una vista con un plano de vista adecuado. Esto facilita la elección de los puntos para la línea de corte.

• En muchos casos puede crear una vista con un plano de vista adecuado usando el comando Nueva vista > Vistas por defecto de parte. El comando crea vistas que tienen planos de vista a lo largo de los ejes principales (x, y, z) de la parte seleccionada.

• Si necesita el plano de vista en otro ángulo, no a lo largo del eje de la parte, puede definir primero el plano de trabajo y, a continuación, utilizar el comando Nueva vista > En plano trabajo. También puede usar el componente Corte 3D de la base de datos Aplicaciones y componentes.

Utilice un corte poligonal para cortar una parte, o un conjunto de armaduras, con un polígono cerrado, perpendicular al plano definido por los puntos que elija.

Antes de comenzar, asegúrese de estar trabajando en una vista con un plano de vista adecuado. Esto facilita la elección de los puntos para la forma poligonal.

En muchos casos, puede crear una vista con un plano de vista adecuado utilizando el comando Nueva vista > Vistas por defecto de parte que crea vistas que tienen planos de vista a lo largo de los ejes principales (x, y, z) de la parte seleccionada.

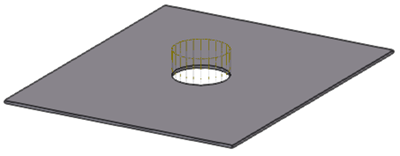

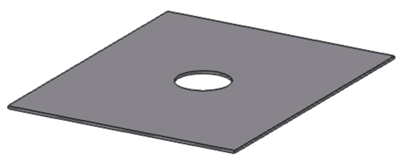

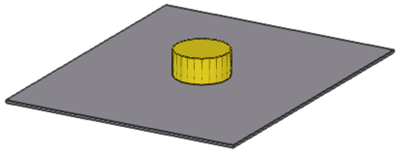

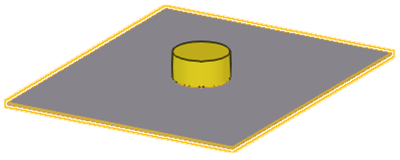

Corta una parte, o un conjunto de armaduras, utilizando otra parte.

También puede cortar partes que ya tienen cortes. Esto puede resultar útil, por ejemplo, cuando desee cree formas de corte más sofisticadas.

• Considere cómo colocar los bordes cortados

  Evite colocar los bordes de corte, los vértices de corte u otros cortes que corten la misma parte exactamente en la misma ubicación que los bordes o los vértices de la parte que se va a cortar. Extienda al menos 0,3 mm el corte fuera de la parte u otro corte. Evitará errores de sólidos con esta práctica.

• Si un corte provoca un error de sólido

  En caso de que un corte provoque un error de sólidos, Tekla Structures no puede renderizar las caras de parte y la parte se convierte en transparente, solo están visibles algunas líneas de borde. Se imprime una notificación de error en el registro de historia de la sesión indicando la parte y el corte que han provocado el fallo.

  Para localizar el fallo en el modelo, haga clic en una fila que contenga un identificador de GUID en el registro de historia de la sesión. Tekla Structures selecciona la parte y el corte correspondientes en el modelo.

  Mueva el corte problemático ligeramente (0,3 mm) en otra dirección para corregir el error. Puede intentar mover también los demás cortes si el corte se interseca con otros cortes.

• Use chaflanes de borde

  Siempre que sea posible, utilice chaflanes de borde en lugar de cortes pequeños, especialmente en los componentes.

• Cortes de ala de perfiles de acero

  Cuando se corta un ala, si la parte cortante también corta muy ligeramente el alma (al menos 0.3 mm), es muy probable que el corte se realice correctamente. Por ejemplo, si está cortando una viga que tiene redondeos, puede ser útil cortar aún más en el alma en la dirección de profundidad que solo el espesor de ala.

• Cortes de segmentos tubulares

  Para cortes de segmentos tubulares, use el componente Segmento tubular (23). El componente rota automáticamente la parte cortante hasta que se encuentra una posición de corte correcta. Si el componente falla, rote la parte cortante ligeramente hasta encontrar una posición de corte correcta.
