Crear partes y modificar propiedades de parte
En Tekla Structures, una parte es un objeto de construcción básico que se puede modelar y detallar más. Las partes son los bloques de construcción del modelo físico.
Puede crear partes de acero y partes de hormigón. Un tipo especial de partes son los elementos, que se utilizan para modelar objetos que son difíciles de crear con partes y comandos básicos de Tekla Structures, como cortar.
Cree partes de acero utilizando los comandos de la pestaña Acero de la cinta. Cree partes de hormigón utilizando los comandos de la pestaña Hormigón de la cinta.
Cada parte tiene propiedades que la definen, como el material, el perfil y la ubicación. Además, las partes tienen atributos definidos por el usuario (ADU) que puede utilizar para proporcionar información adicional sobre una parte. Puede utilizar las propiedades de parte en filtros de vista y filtros de selección para, por ejemplo, seleccionar, modificar y ocultar partes. También puede incluir propiedades de parte y ADU en cuadros de dibujo e informe.

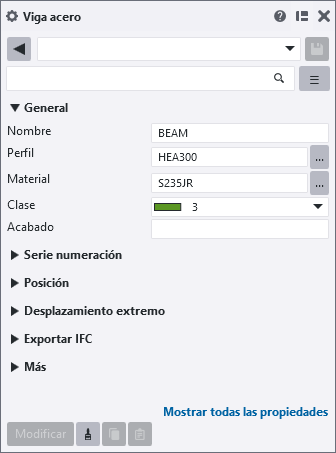

Para ver y modificar las propiedades de parte, utilice el panel de propiedades. Puede ver y modificar las propiedades de un tipo de parte cada vez o las propiedades comunes de varios tipos de parte similares.
Las partes de acero básicas son

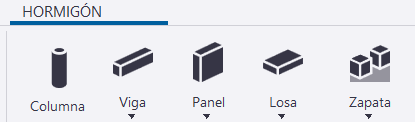

Las partes de hormigón básicas son
Las herramientas para los flujos de trabajo de detallado de madera están disponibles en Tekla Warehouse, en la página de herramientas Timber, como un paquete de extensión. Para obtener más información, consulte Crear objetos de madera.
