Utilizzare i tagli con linea per sagomare una trave o una colonna oppure per tagliare un piatto, un soletta, un elemento o un set di barre d'armatura.

Un taglio con linea crea una linea di taglio diritta tra due punti selezionati, perpendicolare al piano vista che attraversa i due punti selezionati.

Utilizzare i tagli con linea per tagliare l'estremità o il lato di una parte. Ad esempio, restringere una parte o tagliare un angolo dall'estremità di una trave. È possibile eseguire più tagli con linea su un'estremità della parte.

Prima di iniziare, assicurarsi di lavorare in una vista con un piano vista adatto. Ciò semplifica la scelta dei punti per la linea di taglio.

• In molti casi è possibile creare una vista con un piano vista adatto utilizzando il comando Nuova vista > Viste di default della parte. Il comando crea viste con piani vista lungo gli assi principali (x, y, z) della parte selezionata.

• Se il piano vista deve essere posizionato su un angolo che non si trova lungo l'asse della parte, è possibile definire prima il piano di lavoro, quindi utilizzare il comando Nuova vista > Sul piano di lavoro. In alternativa, è possibile utilizzare il componente taglio 3D Taglio 3D (10) dal catalogo Applicazioni e componenti.

Utilizzare un taglio poligonale per tagliare una parte o un set di barre d'armatura, con un poligono chiuso, perpendicolare al piano definito dai punti selezionati.

Prima di iniziare, assicurarsi di lavorare in una vista con un piano vista adatto. Ciò semplifica la scelta dei punti per la sagoma poligonale.

In molti casi è possibile creare una vista con un piano vista adatto utilizzando il comando Nuova vista > Viste di default della parte che crea viste che hanno piani vista lungo gli assi principali (x,y,z) della parte selezionata.

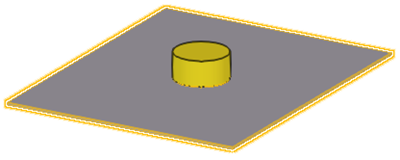

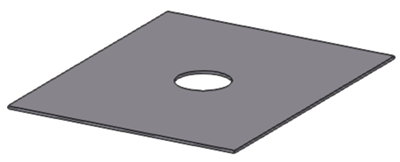

Tagliare una parte o un set di barre d'armatura utilizzando un'altra parte.

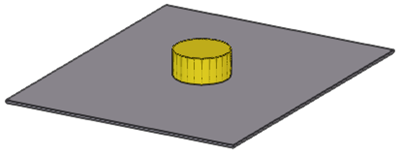

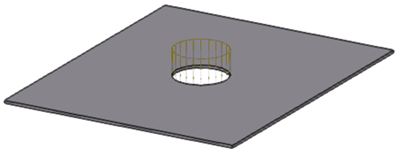

È inoltre possibile tagliare le parti che includono già tagli. Ciò può essere utile, ad esempio, per creare forme di taglio più sofisticate.

• Considerare come posizionare i bordi di taglio

  Evitare di posizionare i bordi di taglio, i vertici di taglio o altri tagli tagliando la stessa parte esattamente nella stessa posizione dei bordi o dei vertici della parte da tagliare. Estendere il taglio all'esterno del pezzo o di un altro taglio di almeno 0,3 mm. Questa pratica consente di evitare errori di solidità.

• Se un taglio causa un errore solido

  Se un taglio causa un errore solido, Tekla Structures non è in grado di eseguire il rendering delle facce delle parti e la parte diventa trasparente, essendo visibili solo alcune linee dei bordi. Nel log storico della sessione viene riportata una notifica di errore in cui è indicata la parte che ha causato l'errore.

  Per individuare l'errore nel modello, cliccare su una riga che contiene un identificatore GUID nel log storico della sessione. Tekla Structures seleziona la parte corrispondente e la taglia nel modello.

  Per correggere l'errore, sostare leggermente il taglio problematico (0,3 mm) in una direzione diversa. Se il taglio si interseca con altri tagli, è possibile tentare di spostare anche gli altri tagli.

• Utilizzare smussi bordo

  Se possibile, utilizzare gli smussi bordo anziché piccoli tagli, specialmente nei componenti.

• Tagli flangia dei profili in acciaio

  Quando si taglia una flangia, se la parte di taglio taglia leggermente anche l'anima (almeno 0,3 mm), è più probabile che il taglio abbia successo. Ad esempio, se si taglia una trave con arrotondamenti, può essere utile tagliare ulteriormente sull'anima in direzione della profondità rispetto allo spessore della sola flangia.

• Tagli per i tubi circolari

  Utilizzare il componente Tubo rotondo (23) per i tagli dei tubi rotondi. Il componente ruota automaticamente la parte di taglio finché non viene individuata una posizione di taglio corretta. Se l'operazione non riesce con il componente, ruotare leggermente la parte di taglio finché non viene individuata una posizione di taglio corretta.
