XS_POLYGON_SQUARE_CORNER_PREFERENCE_FACTOR
Catégorie dans la boîte de dialogue Options avancées
Plats
Cette option avancée est utilisée pour manipuler de façon artificielle le côté du plat qui est considéré comme le plus long.

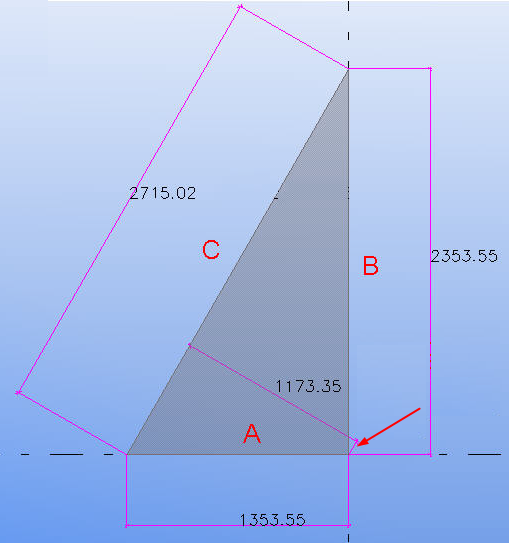

Dans les dessins, cette option avancée est également utilisée pour contrôler la rotation de plats à angle droit. Le côté le plus long des plats polygonaux se trouve toujours vers le bas dans les dessins, ce qui peut avoir une incidence sur les plats à angle droit, comme l'indique l'image ci-dessous :
Cette information peut ensuite permettre, par exemple, de modifier la rotation d'un plat dans les dessins, ou de choisir le côté du plat qui doit être considéré comme la longueur, et le côté qui doit être considéré comme la largeur.
Cette option avancée est utilisée pour les plats avec deux arêtes consécutives perpendiculaires entre elles. Lorsque cette option avancée est définie sur un facteur, Tekla Structures multiplie la longueur du côté situé à proximité de l'angle droit par ce facteur, ce qui en fait le côté le plus long. Dans les listes, ce côté sera alors considéré comme étant la longueur, et la distance perpendiculaire correspondante sera la largeur.
Tekla Structures utilise et affiche toujours les véritables cotes du plat.
Dans l'exemple ci-dessus, lorsque vous définissez XS_POLYGON_SQUARE_CORNER_PREFERENCE_FACTOR
sur 1, tous les côtés sont multipliés par 1, et la vue est dessinée en fonction du côté le plus long. Ainsi, la longueur = 2 715.02 et la largeur = 1 173.35.
Si vous définissez cette option avancée sur 10, seules les arêtes des angles vifs A et B sont multipliées par 10. Si le résultat est supérieur au côté C le plus large, la boîte zone vue est dessinée en utilisant les côtés A et B. Ainsi, la longueur = 2 353.55 et la largeur = 1 353.55.
La valeur par défaut pour cette option avancée est de 2.0.
Cette option avancée est spécifique au modèle et le paramètre est enregistré dans la base de données des options.
Voir aussi
XS_POLYGON_PERPENDICULAR_EDGE_PREFERENCE_FACTOR
