XS_POLYGON_PERPENDICULAR_EDGE_PREFERENCE_FACTOR
Catégorie dans la boîte de dialogue Options avancées
Plats
Cette option avancée est utilisée pour manipuler de façon artificielle le côté du plat qui est considéré comme le plus long.
Le côté le plus long des plats polygonaux se trouve toujours vers le bas dans les dessins, ce qui peut avoir une incidence sur les plats avec des arêtes perpendiculaires.
Cette information peut ensuite permettre, par exemple, de modifier la rotation d'un plat dans les dessins, ou de choisir le côté du plat qui doit être considéré comme la longueur, et le côté qui doit être considéré comme la largeur.
Cette option avancée est utilisée pour les plats avec des côtés perpendiculaires dans les dessins. Cette option avancée fait pivoter les plats si une arête est perpendiculaire au plat actuel et qu'il ne s'agit pas d'une arête adjacente.
La valeur par défaut est 1.5.

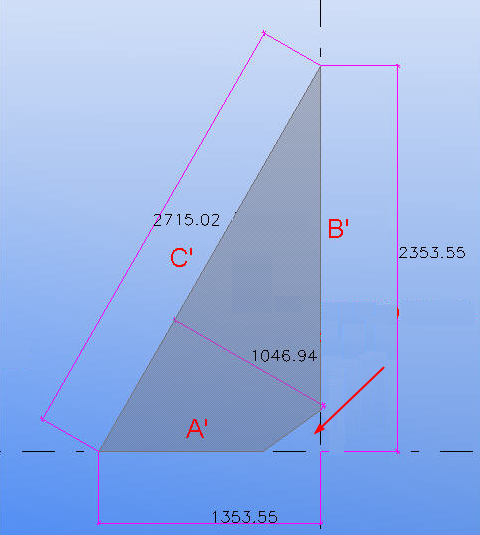

Dans l'exemple ci-dessus, lorsque vous définissez XS_POLYGON_PERPENDICULAR_EDGE_PREFERENCE_FACTOR sur 1, tous les côtés sont multipliés par 1, et la boîte zone vue est dessinée en fonction du côté le plus long. Ainsi, la longueur = 2 715.02 et la largeur = 1 046.94.
Si vous définissez cette option avancée sur 10, les arêtes perpendiculaires A' et B' sont multipliées par 10. Si le résultat est supérieur au côté C' le plus long, la boîte zone vue est dessinée en utilisant les côtés A' et B'. Ainsi, la longueur = 2 353.55 et la largeur = 1 353.55.
Cette option avancée est spécifique au modèle et le paramètre est enregistré dans la base de données des options.
