Привязка на чертежах
На чертежах можно привязываться к характерным точкам точно так же, как в модели. Кроме того, при размещении объектов чертежа или построении эскизов можно привязываться к ортогональным углам. На привязку к произвольным точкам влияет масштаб изображения на экране: чем больше увеличение, тем точнее привязка. Также можно поместить эскизный объект чертежа на заданном расстоянии в указанном направлении.
Обратите внимание, что привязка к пустым линиям невозможна.
Дополнительные сведения о привязке в целом см. в разделе Привязка к местоположениям.
Переключатели привязки и настройки привязки на чертежах
Переключатели привязки на чертежах:
Для просмотра и изменения настроек привязки на чертеже служит диалоговое окно Настройки привязки на чертеже(). Настройки относятся к конкретному пользователю.
Добавление объектов с помощью сетки привязки
Сетка привязки облегчает добавление и выравнивание объектов на чертеже, позволяя привязываться к точкам только через заданные интервалы. Использовать сетку привязки следует, когда активен переключатель привязки
Привязка к любому местоположению.
-
Чтобы активировать сетку привязки, установите флажок Активна (при включенной привязке к произвольной точке).
Сетка привязки активируется и визуализируется на чертеже. В первом примере ниже Шаг привязки установлен равным 20, а во втором — 10.
-
Нажмите ОК.
Теперь при указании точек с активированным переключателем
Привязка к любому местоположению можно будет привязываться к точкам только через заданные интервалы. Сама сетка привязки в модели не видна.
Привязка к точкам на чертеже, образующим ортогональные углы
Ортогональный режим позволяет призываться к ближайшей точке на чертеже, образующей ортогональный угол. Указать величину ортогонального угла можно в диалоговом окне Настройки привязки на чертеже (). Использовать ортогональную привязку удобно в случаях, когда нужно единообразно разместить ассоциативные примечания или нарисовать многоугольник с определенным углом, например. Можно использовать предустановленные ортогональные углы и задавать собственные углы.
-
Задайте углы привязки, используя один или оба из следующих способов:
- Интервал угла: установите флажок Интервал угла и выберите один из предустановленных углов: 10, 15, 30, 45, 90.
- Пользовательские углы: установите флажок Пользовательские углы и задайте пользовательские углы, к которым вы хотите привязываться, например 12.5 или 17.5.

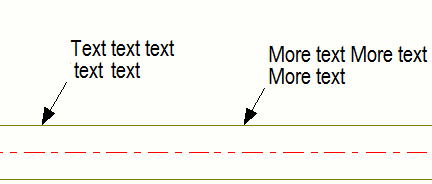

В примере ниже мы сначала добавим надпись с линией выноски под углом 60 градусов относительно детали.
Затем добавим еще одну надпись под тем же углом:
Привязка к произвольным точкам
Привязка к произвольным точкам
на чертежах зависит от масштаба изображения на экране: чем больше увеличение, тем с большей точностью вы сможете рисовать. Увеличив масштаб, можно, например, легко создавать прямоугольники с точной длиной. Шаг привязки меняется в диапазоне от 1 до 1000 (1/16"–5') в зависимости от масштаба изображения. При построении эскизов можно ориентироваться по размерам.
Размещение эскизного объекта на заданном расстоянии
Можно привязаться к заданному расстоянию в указанном направлении и поместить эскизный объект в этой точке. Для задания расстояния (иными словами, для указания координаты) используется диалоговое окно Ввод местоположения в виде числа. В следующем примере мы добавим линию.
-
На вкладке Чертеж выберите Линия, чтобы активировать инструмент построения линий.
-
Удерживая клавишу CTRL, укажите исходную точку.
-
Переместите указатель мыши в направлении места, где должна находиться начальная точка линии.
В данном случае группу болтов необходимо переместить на 30 мм вправо, и линия будет указывать новое местоположение группы.
-
Введя расстояние, нажмите ОК. Tekla Structures указывает начальную точку линии.
-
Укажите конечную точку линии.
-
Чтобы проверить правильность расстояния, создайте размер.
