Przyciąganie na rysunkach

Na rysunkach można przyciągać do położenia w taki sam sposób jak w modelu. Oprócz tego, umieszczając obiekty rysunku lub szkicując, można przyciągać do kątów ortogonalnych. Poziom przybliżenia wpływa na przyciąganie do dowolnej pozycji w taki sposób, że im większe przybliżenie, tym precyzyjniej można przyciągać. Oprócz tego można umieszczać obiekt szkicu w określonej odległości we wskazanym kierunku.

Należy pamiętać, że przyciąganie do ukrytych linii jest niemożliwe.

Aby uzyskać więcej informacji o działaniu funkcji przyciągania, zobacz Przyciąganie do pozycji.

Przełączniki przyciągania na rysunku i ustawienia przyciągania

Przełączniki przyciągania na rysunku:

Okno dialogowe Ustawienia przyciągania na rysunku (Plik > Ustawienia > Ustawienia przyciągania) pozwala wyświetlać i zmieniać ustawienia przyciągania na rysunku. Te ustawienia są specyficzne dla użytkownika.

Dodawanie obiektów za pomocą siatki przyciągania

Siatka przyciągania ułatwia dodawanie i wyrównanie obiektów na rysunku, umożliwiając przyciąganie do punktów wyłącznie w ustalonych odstępach. Siatki przyciągania należy używać przy wybieraniu punktów za pomocą przełącznika przyciągania Przyciągaj do dowolnej pozycji.

Na otwartym rysunku w menu Plik kliknij Ustawienia > Ustawienia przyciągania.
W polach Rozstaw określ odstępy w siatce.

Jeśli na przykład odstępy dla współrzędnej x wynoszą 20, można przyciągać do punktów oddalonych od siebie o 20 jednostek w kierunku x.
W razie potrzeby określ w polach Źródło przesunięcia początku przyciągania do siatki.
Aby uaktywnić siatkę przyciągania, zaznacz pole wyboru Aktywna (jeśli włączone przyciąganie do dowolnej pozycji).

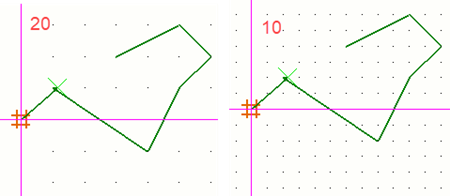

Siatka przyciągania jest aktywowana i wizualizowana na rysunku. W pierwszym przykładzie poniżej przyciąganie Rozstaw jest ustawione na 20, a w drugim przykładzie na 10.
Kliknij OK.

Teraz podczas wskazywania punktów przy użyciu przełącznika przyciągania Przyciągaj do dowolnej pozycji możliwe jest przyciąganie wyłącznie do punktów oddalonych od siebie o ustalone odstępy. Sama siatka przyciągania jest w modelu niewidoczna.

Przyciąganie do punktów ortogonalnych na rysunku

Narzędzie Orto umożliwia przyciąganie do najbliższego punktu ortogonalnego na rysunku. Kąt ortogonalny można określić w oknie dialogowym Ustawienia przyciągania na rysunku (Plik > Ustawienia > Ustawienia przyciągania). Przyciąganie ortogonalne jest przydatne, na przykład gdy trzeba w spójny sposób umieścić uwagi powiązane albo naszkicować wielobok z zastosowaniem określonego kąta. Można stosować wstępnie określone kąty ortogonalne i określać kąty niestandardowe.

Otwórz rysunek.
Aby aktywować przyciąganie ortogonalne, w menu Plik kliknij Ustawienia i zaznacz pole wyboru Orto.

Domyślnie skrótem klawiaturowym jest O.
W menu Plik kliknij Ustawienia > Ustawienia przyciągania.

Należy pamiętać, że te same ustawienia przyciągania są dostępne w modelu, ale nie mają wpływu na rysunki.
Ustaw kąty przyciągania, korzystając z jednego lub obu poniższych sposobów:
- Interwał kąta: Zaznacz pole wyboru obok opcji Interwał kąta, a następnie wybierz kąt: 10, 15, 30, 45, 90.
- Kąty niestandardowe: Zaznacz pole wyboru obok opcji Kąty niestandardowe i zdefiniuj kąty niestandardowe, do których chcesz przyciągać, np. 12,5 lub 17,5.
Możesz zapisać różne ustawienia przyciągania, wprowadzając unikatową nazwę w polu Zapisz jako i klikając polecenie Zapisz jako.

Ustawienia zostaną zapisane w folderze \attributes znajdującym się w folderze modelu.
Kliknij, aby zapisać i zastosować nowe ustawienia.

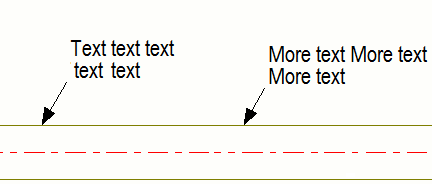

W poniższym przykładzie najpierw zostanie dodany tekst z linią odniesienia i z zastosowaniem kąta 60 stopni do elementu:

Następnie zostanie dodany nowy tekst przy użyciu tego samego kąta:

Przyciąganie swobodne

Przyciąganie swobodne na rysunkach zależy od poziomu powiększenia: im większe przybliżenie, tym dokładniej można szkicować. Przykładowo tworzenie prostokątów o takiej samej długości jest łatwiejsze przy większym przybliżeniu. Stopień przyciągania zmienia się z 1 na 1000 ( 1/16" — 5") zależnie od poziomu przybliżenia. Podczas szkicowania można śledzić wymiary.

Umieszczenie obiektu szkicu w określonej odległości

Można przyciągać na określoną odległość we wskazanym kierunku i umieszczać obiekt szkicu w danym położeniu. Współrzędną odległości można określić w oknie dialogowym Wprowadź położenie numeryczne. W następnej kolejności dodaj linię.

Na karcie Rysunek kliknij Linia, aby aktywować narzędzie linii.
Trzymając wciśnięty klawisz Ctrl, wskaż początek.
Wskaż w kierunku, w którym chcesz umieścić punkt początkowy linii.

W tym przypadku grupę śrub należy przesunąć o 30 mm w prawo, a linia będzie wskazywała nową pozycję grupy.
Zacznij wprowadzać odległość, na przykład 30.

Pojawi się okno dialogowe Wprowadź położenie numeryczne.
Po wprowadzeniu odległości kliknij OK. Tekla Structures wskaże punkt początkowy linii.
Wskaż punkt końcowy linii.
Aby sprawdzić, czy odległość jest prawidłowa, utwórz wymiar.
