Цвета на чертежах
Вы можете назначить объектам чертежа Tekla Structures как стандартные цвета Tekla Structures, так и пользовательские цвета RGB, а также создавать свои собственные цветовые палитры. Пользовательские цвета также поддерживаются при печати и экспорте чертежей. В чертежах доступны три цветовых режима.
Цветовые режимы на чертежах
Существует три основных цветовых режима, от которых зависят цвета линий на чертежах: Черно-белый, Оттенки серого Tekla и Цветной. Цветовой режим по умолчанию — Цветной.
Помимо трех основных цветовых режимов чертежи могут отображаться на черном фоне вместо белого (расширенный параметр XS_BLACK_DRAWING_BACKGROUND).
Note:
- Цветовой режим чертежа не влияет на цвета на распечатках. Цветовой режим для печати можно отдельно выбрать на вкладке Параметры диалогового окна Печать чертежей.
- По умолчанию заданные ширины линий печати отображаются на экране только в Черно-белый режиме. Чтобы значения ширины линий также отображались в режиме Цветной и Оттенки серого Tekla, перейдите к меню и установите флажок Ширина линий принтера. При просмотре изображения перед печатью фактические ширины линий будут отображаться во всех режимах. Изменить ширину линии для цветов можно на вкладке Свойства линии в диалоговом окне Печать чертежей.
Цвет
Цветовой режим по умолчанию, Цветной, показывает цвета так, как они заданы на чертеже.
Ниже приведен пример чертежа в режиме Цветной.
Оттенки серого Tekla
В режиме Оттенки серого TeklaTekla Structures стандартные цвета с 1 по 7 (черный, красный, зеленый, синий, голубой, желтый/желтовато-зеленый, пурпурный) отображаются черным, а цвета с 8 по 14 (коричневый, темно-зеленый, темно-синий, сине-зеленый, серый) — разными оттенками серого. Оранжевый отображается белым. Пользовательские цвета отображаются различными оттенками серого.
Ниже приведен пример чертежа в режиме Оттенки серого Tekla.
Черно-белый
В режиме Черно-белый все цвета линий отображаются черным, за исключением четырех индексных серых цветов (Серый 30, Серый 50, Серый 70, Серый 90). Указанная ширина линий отображается на экране по умолчанию.

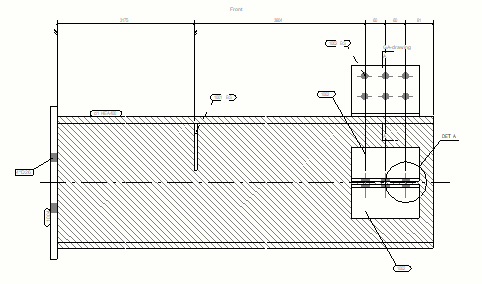

Ниже приведен пример чертежа в режиме Черно-белый.
Изменение цветового режима чертежа
Цвета, доступные на чертежах
Индексные цвета Standard Tekla Structures
В таблице ниже перечислены стандартные индексные цвета, используемые для всех объектов на чертежах Tekla Structures, с указанием того, как эти цвета отображаются на черно-белых чертежах и на чертежах в оттенках серого.
Некоторые из оттенков серого являются истинными цветами, т. е. сохраняют свой цвет вне зависимости от цветового режима чертежа вплоть до вывода чертежа на печать.
Цвет, отображаемый в режиме работы с чертежом вместо определенного индексного цвета, может меняться в зависимости от того, какой фон используется — черный или белый. Цель этого – повысить простоту работы. Например, при использовании черного фона черный цвет отображается как белый.
|
Имя и код индекса |
Стандартный цвет Tekla Structures |
Цветовой режим: Черно-белый |
Цветовой режим: Оттенки серого Tekla |
Яркость оттенков серого |
|---|---|---|---|---|
|
Невидимый, 152 |
|
|
|
Невидимый |
|
Черный, 153 |
|
|
|
0% |
|
Красный, 160 |
|
|
|
0% |
|
Зеленый, 161 |
|
|
|
0% |
|
Синий, 162 |
|
|
|
0% |
|
Голубой, 163 |
|
|
|
0% |
|
Желтый/желтовато-зеленый, 164 |
|
|
|
0% |
|
Пурпурный, 165 |
|
|
|
0% |
|
Коричневый, 154 |
|
|
|
30% |
|
Темно-зеленый, 155 |
|
|
|
50% |
|
Темно-синий, 156 |
|
|
|
70% |
|
Сине-зеленый, 157 |
|
|
|
90% |
|
Оранжевый, 158 |
|
|
|
100% белый |
|
Серый, 159 |
|
|
|
60% |
|
Серый 30, 130 |
|
|
|
30% |
|
Серый 50, 131 |
|
|
|
50% |
|
Серый 70, 132 |
|
|
|
70% |
|
Серый 90, 133 |
|
|
|
90% |
Пользовательские цвета RGB
Вы можете задать неограниченное количество пользовательских цветов RGB для отображения объектов. Пользовательские цвета RGB поддерживаются при экспорте и печати чертежей.
В режиме редактирования палитры цветов можно определить пользовательские RGB-цвета.
Пользовательские цвета можно использовать:
- в свойствах уровня чертежа, вида чертежа и объектов чертежа;
- в свойствах линии при печати
- в шаблонах редактора шаблонов
В режиме выбора цветовой палитры вы можете выбрать стандартный или пользовательский цвет для работы, а в режиме редактирования цветовой палитр — задать и сохранить набор пользовательских цветов в файле свойств для повторного и совместного использования, например в конкретном проекте. Файлы свойств цвета можно размещать и использовать во всех стандартных местоположениях файлов, например в папках проектов или компаний. Сохраненные пользовательские цветовые палитры будут доступны везде, где можно изменять цвета: для всех объектов чертежа на всех уровнях свойств чертежа, для свойств линии при печати и для объектов шаблонов в редакторе шаблонов.
Пример рабочего процесса при применении пользовательских цветов:
- Сначала создайте и сохраните пользовательские цветовые палитры в режиме редактирования цветовой палитры для нужных целей, например для конкретного проекта.
- Примените заданные пользовательские цвета к объектам чертежа и шаблонам чертежей, используя сохраненные цветовые палитры.
- Наконец, задайте цвета вывода на печать, используя пользовательские цвета и сохраненные цветовые палитры.
Переход к цветовой палитре
Открыть цветовую палитру можно одним из следующих способов:
-
В режиме работы с чертежом перейдите в меню Файл и нажмите . Здесь можно редактировать и добавлять пользовательские цвета.

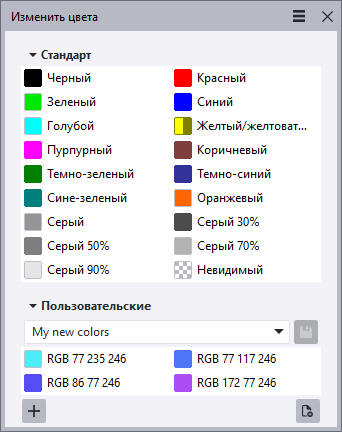

Чтобы переключаться между режимами просмотра, нажимайте кнопку
/
.
-

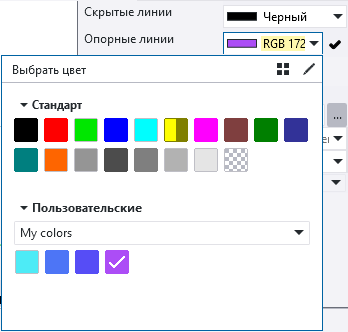

На панели свойств объекта чертежа: нажмите поле настройки цвета. Здесь можно выбрать цвета из доступных палитр. Чтобы перейти в режим редактирования пользовательских цветов, нажмите кнопку
Редактор цветовой палитры в верхней части экрана.
-

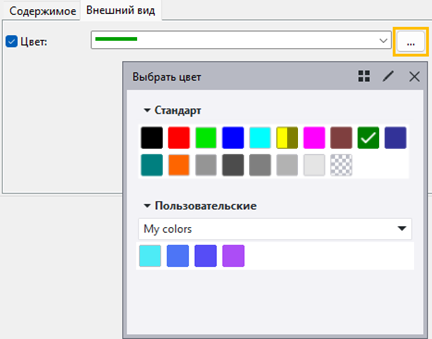

В диалоговых окнах уровня чертежа или вида чертежа для объектов чертежа: нажмите кнопку выбора
рядом с настройкой цвета. Здесь можно выбрать цвета из доступных палитр. Чтобы перейти в режим редактирования пользовательских цветов, нажмите кнопку
Редактор цветовой палитры в верхней части экрана.
-
На контекстной панели инструментов для объекта чертежа. Здесь можно выбрать цвета из доступных палитр. Чтобы перейти в режим редактирования пользовательских цветов, нажмите кнопку
Редактор цветовой палитры в верхней части экрана.
-
В диалоговом окне Печать чертежей нажмите кнопку
на вкладке Свойства линии. Цветовая палитра также отображается, если для цвета на выходе выбран параметр Пользов.. Здесь можно выбрать цвета из доступных палитр. Чтобы перейти в режим редактирования цветов, нажмите кнопку Изменить цвета в верхней части экрана.Дополнительные сведения см. в разделе Печать в формате PDF, на плоттере или принтере.
- В настройках линий фаски кромки по умолчанию: перейдите в меню Файл, нажмите , а затем — кнопку выбора рядом с настройкой фаски кромки Цвет линии. Здесь можно выбрать цвета из доступных палитр. Чтобы перейти в режим редактирования пользовательских цветов, нажмите кнопку Редактор цветовой палитры в верхней части экрана.
Дополнительные сведения см. в разделе Отображение фасок кромок на чертежах.
- В диалоговом окне Свойства специальной линии: Чертеж На ленте, удерживая клавишу Shift , щелкните . Нажмите выбора рядом с настройками цвета. Здесь можно выбрать цвета из доступных палитр. Чтобы перейти в режим редактирования пользовательских цветов, нажмите кнопку Редактор цветовой палитры в верхней части экрана.
Пользовательские цвета недоступны в инструменте Редактор специальных линий.
Дополнительные сведения см. в разделе Создание и добавление специальных линий на чертежах.
-
В шаблонах в редакторе шаблонов: дважды нажмите на объект фигуры или текстовый объект, чтобы отобразить его свойства, а затем измените цвет. Здесь можно выбирать и добавлять цвета.
Дополнительные сведения об изменении цветов объектов фигур и текстовых объектов см. в разделе Редактирование таблиц в редакторе шаблонов.
Добавление новых пользовательских цветов
- В режиме работы с чертежом перейдите в меню Файл и нажмите .

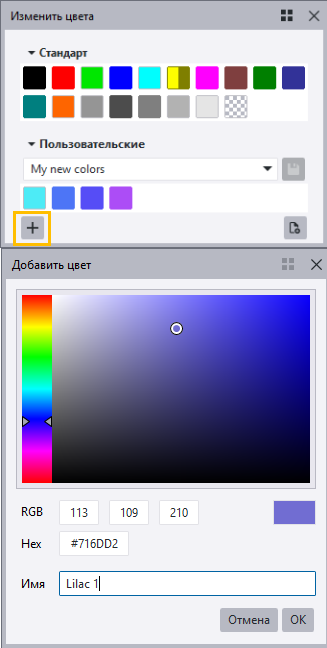

- В режиме редактирования нажмите кнопку
Добавить новый пользовательский цвет. - Появится диалоговое окно Добавить цвет. Используйте ползунок в его левой части, чтобы перейти к нужному цвету, а затем выберите нужный оттенок с помощью инструмента выбора цвета.
Как вариант, введите точное значение RGB или HEX.
- Введите название цвета.
Имя цвета будет отображаться при наведении указателя на цвет в палитре цветов. Давать цвету название необязательно.
- Нажмите ОК.
Tekla Structures добавит цвет в раздел Пользов. в диалоговом окне цветовой палитры. Таким же образом добавьте все нужные цвета. Если цвет (стандартный или пользовательский) уже существует, он будет выбран без добавления нового цвета. После этого сохраните добавленные цвета в палитру. Подробнее см. в разделе «Сохранение добавленных пользовательских цветов в палитру» ниже.
Прим.:
Если вы добавите новые пользовательские цвета в диалоговом окне цветовой палитры, но не сохраните ее, Tekla Structures запомнит добавленные цвета в текущем сеансе. Это означает, что если вы закроете и снова откроете цветовую палитру, добавленные цвета не исчезнут. Добавленные цвета будут удалены из диалогового окна цветовой палитры, если вы выберете сохраненную цветовую палитру из списка или закроете Tekla Structures.
Сохранение добавленных пользовательских цветов в палитру
Чтобы сохранить пользовательские цвета, добавленные в разделе Пользов. в палитре:
- В режиме редактирования цветовой палитры введите имя файла цветовой палитры в поле Пользов..
- Нажмите
Сохранить.
Файлы цветовых палитр сохраняются как файлы *.ColorPalette.xml в папке \attributes, которая находится внутри папки текущей модели. Вы можете сохранить необходимое количество файлов цветовых палитр, а также поместить их в папки компании и проекта для совместного использования.
Сохраненные цветовые палитры будут доступны для всех типов объектов чертежа на всех уровнях свойств чертежа, при печати и для шаблонов в редакторе шаблонов.
Пользовательские цвета, используемые в объектах чертежа, сохраняются в его базе данных, а пользовательские цвета, используемые в файлах настроек уровня чертежа, вида или объекта, сохраняются в файлах настроек. Это означает, что удаление пользовательского цвета, который используется в объекте чертежа, из цветовой палитры не влияет на чертежи и сохраненные файлы цветовых палитр.
Создание новой пустой цветовой палитры
Можно начать создавать палитру цветов, чтобы сначала создать файл палитры, а затем добавить цвета.
-

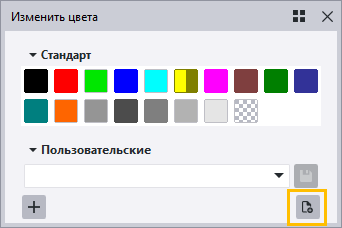

В режиме редактирования цветов нажмите кнопку
Создать новый файл цветовой палитры.
Эта кнопка удаляет все пользовательские цвета из списка цветов и очищает имя файла палитры цветов, чтобы вы могли приступить к созданию новой палитры с нуля.
Чтобы избежать случайной очистки списка цветов, кнопка недоступна, если в диалоговом окне палитры цветов есть несохраненные изменения.
- Введите в Пользов. поле имя для нового файла палитры цветов.
- Нажмите Добавить новый пользовательский цвет .
- Появится диалоговое окно Добавить цвет. Используйте ползунок в его левой части, чтобы перейти к нужному цвету, а затем выберите нужный оттенок с помощью инструмента выбора цвета.
Как вариант, введите точное значение RGB или HEX.
- Введите название цвета.
Имя цвета будет отображаться при наведении указателя на цвет в палитре цветов. Давать цвету название необязательно.
- Нажмите ОК.
- Таким же образом добавьте другие цвета.
- Нажмите Сохранить.
Изменение сохраненной цветовой палитры
Вы можете отредактировать цвет или удалить его из палитры.
- В режиме работы с чертежом перейдите в меню Файл и нажмите .
- Чтобы удалить цвет, откройте цветовую палитру, выберите цвет и нажмите Delete на клавиатуре или щелкните цвет правой кнопкой мыши и выберите Удалить.
- Чтобы изменить цвет в палитре, щелкните его правой кнопкой мыши и выберите Изменить.
При изменении палитры ее название отмечается звездочкой (*), а имя отображается курсивом, например Мои цвета*. Закончив, нажмите кнопку Сохранить.
Удаление пользовательской палитры цветов
Возможно, вы создали множество палитр цветов, которые вам больше не нужны. Ненужные пользовательские палитры цветов можно удалить в проводнике.
- Откройте проводник.
- Найдите файл пользовательской цветовой палитры <custom palette name>.ColorPalette.xml, который нужно удалить, в папке \attributes внутри папки текущей модели.
- Выберите файл палитры цветов и нажмите клавишу DELETE.
Назначение пользовательских цветов объектам чертежа
- Нажмите настройку цвета на панели свойств объекта чертежа или кнопку выбора в диалоговом окне свойств объекта чертежа.

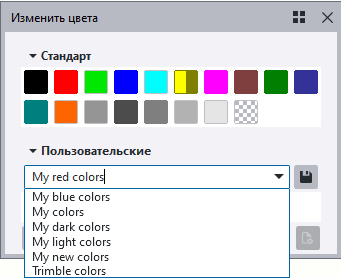

- Выберите сохраненную цветовую палитру из списка Пользов..
- Нажмите на пользовательский цвет в палитре.
- Нажмите Изменить в свойствах, чтобы применить изменения.
Ограничения использования цветов на чертежах
Ограничения при применении пользовательских цветов
При применении пользовательских цветов есть определенные ограничения.
- На панели свойств и в диалоговых окнах свойств для объектов чертежа имена пользовательских цветов не отображаются, вместо этого отображаются RGB-коды.
-
Пользовательские цвета не поддерживаются:
-

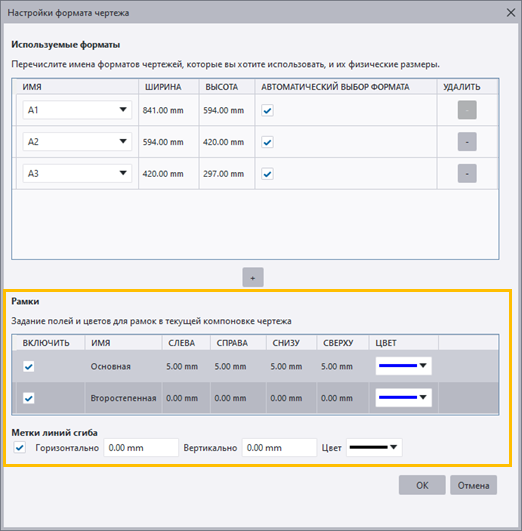

при определении цветов рамок и меток линий сгиба в диалоговом окне Редактор компоновок чертежа;
- при создании линий обрезки с помощью функций Создать линии обрезки для визуализации линий, которые частично находятся за рамкой вида;
- при создании специальных линий в инструменте Редактор специальных линий;
- при наложении снимка.
-
Совет:
Вы можете использовать для неподдерживаемых объектов стандартные цвета, а затем выбрать нужные пользовательские цвета для вывода на печать.
Другие ограничения, связанные с цветами и линиями на чертежах
Кроме того, при управлении цветами и линиями на чертежах существуют некоторые другие ограничения:
- Цветом и типом линий символа укорачивания можно управлять только на уровне модели для всех чертежей, использующих параметры XS_SHORTENING_SYMBOL_COLOR_RGB и XS_SHORTENING_SYMBOL_WITH_ZIGZAG.
- Нельзя задать прозрачность линий и заливки. Все объекты непрозрачны.
