1. In un disegno aperto, nel menu File cliccare su Impostazioni > Impostazioni snap.
2. Definire gli intervalli di spaziatura della griglia nelle caselle Passo.

   Ad esempio, se il passo della coordinata x è 20, è possibile eseguire lo snap ai punti a intervalli di 20 unità nella direzione x.

3. Se necessario, definire gli offset per l'origine della griglia di snap nelle caselle Origine.
4. Per attivare la griglia di snap, selezionare la casella di controllo Attiva (con snap libero attivo).

   La griglia di snap viene attivata e visualizzata nel disegno. Nel primo esempio di seguito lo snap Passo è impostato su 20; nel secondo esempio è impostato su 10.



5. Cliccare su OK.

   Ora, quando si selezionano punti utilizzando il pulsante di snap Snap a qualunque posizione, è solo possibile eseguire lo snap ai punti in intervalli impostati. La griglia di snap è invisibile nel modello.

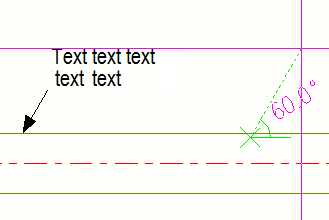

Utilizzare lo strumento Orto per eseguire lo snap al punto ortogonale più vicino in un disegno. È possibile specificare l'angolo ortogonale in Impostazioni di snap disegno (File > Impostazioni > Impostazioni snap). Lo snap ortogonale risulta utile se, ad esempio, è necessario posizionare note associative in modo uniforme oppure tracciare un poligono utilizzando un determinato angolo. È possibile utilizzare angoli ortogonali predefiniti e specificare angoli personalizzati.

1. Aprire un disegno.
2. Per attivare lo snap ortogonale, nel menu File cliccare su Impostazioni e selezionare la casella di controllo Ortogonale.

   Di default, lo shortcut da tastiera è O.

3. Nel menu File cliccare su Impostazioni > Impostazioni snap.

   Nel modello sono disponibili le stesse impostazioni di snap, ma queste non hanno effetto sui disegni.

4. Impostare gli angoli di snap utilizzando uno dei modi seguenti o entrambi:
   • Intervallo angolare:selezionare la casella di controllo accanto a Intervallo angolare e selezionare un angolo predefinito: 10, 15, 30, 45, 90.
   • Angolari personalizzati:selezionare la casella di controllo accanto a Angolari personalizzati e definire gli angoli personalizzati ai quali eseguire lo snap, ad esempio 12,5 o 17,5.



5. È possibile salvare diverse impostazioni di snap immettendo un nome univoco nella casella Salva come e cliccando su Salva come.

   Le impostazioni vengono salvate nella cartella \attributes sotto alla cartella modello.

6. Cliccare per salvare e applicare le nuove impostazioni.

È possibile eseguire lo snap a una distanza specifica nella direzione indicata e posizionare un oggetto bozza in tale posizione. È possibile specificare la coordinata di distanza nella finestra di dialogo Inserisci una posizione numerica. Nell'esempio seguente verrà aggiunta una linea.

1. Nella scheda Disegno cliccare su Linea per attivare lo strumento linea.



2. Tenere premuto il tasto Ctrl e selezionare un'origine.



3. Selezionare la direzione in cui collocare il punto iniziale della linea.

   Qui il gruppo di bulloni deve essere spostato di 30 mm a destra e la linea indica la nuova posizione del gruppo.



4. Iniziare a specificare la distanza, ad esempio 30.

   Verrà visualizzata la finestra di dialogo Inserisci una posizione numerica.

5. Dopo avere immesso la distanza, cliccare su OK. Tekla Structures indica il punto iniziale della linea.



6. Scegliere un punto finale per la linea.



7. Per verificare che la distanza sia corretta, creare una quota.
