1. Klicken Sie in einer geöffneten Zeichnung im Menü Datei auf Einstellungen > Fangeinstellungen.
2. Legen Sie in den Feldern Abstand die Fangrasterabstände fest.

   Beträgt der Abstand zur X-Koordinate beispielsweise 20, können Punkte im Abstand von 20 Einheiten in Richtung X-Achse gefangen werden.

3. Definieren Sie bei Bedarf Versätze für den Fangrasterursprung in den Feldern Ursprung.
4. Aktivieren Sie das Kontrollkästchen Aktiv (falls freies Objektfangen eingeschaltet ist), um das Fangfunktionsraster zu aktivieren.

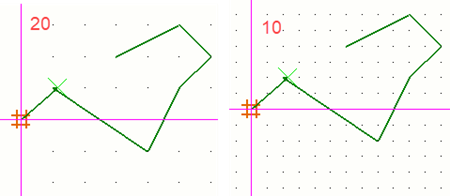

   Das Fangraster wird in der Zeichnung aktiviert und eingeblendet. Im ersten Beispiel unten ist die Fangfunktion Abstand auf 20 und im zweiten Beispiel auf 10 gesetzt.



5. Klicken Sie auf OK.

   Nun können Sie beim Picken von Punkten mit dem Fangschalter Fang freien Punkt nur Punkte in den eingestellten Abständen fangen. Das Fangfunktionsraster selbst ist im Modell unsichtbar.

Verwenden Sie das Werkzeug Orthogonal, um den nächstgelegenen orthogonalen Punkt in einer Zeichnung zu fangen. Den orthogonalen Winkel können Sie unter Fangeinstellungen für Zeichnungen (Datei > Einstellungen > Fangeinstellungen) spezifizieren. Der Orthogonalfang ist zum Beispiel nützlich für das konsistente Platzieren assoziativer Bezeichnungen oder beim Skizzieren eines Polygons unter Beibehaltung eines bestimmten Winkels. Sie können vordefinierte und benutzerdefinierte orthogonale Winkel verwenden.

1. Öffnen Sie eine Zeichnung.
2. Zum Aktivieren der orthogonalen Fangfunktion klicken Sie im Menü Datei auf Einstellungen und aktivieren das Kontrollkästchen Orthogonal.

   Die Standard-Tastenkombination lautet O.

3. Klicken Sie im Menü Datei auf Einstellungen > Fangeinstellungen.

   Im Modell stehen dieselben Fangeinstellungen zur Verfügung; allerdings haben diese Einstellungen keinen Einfluss auf Zeichnungen.

4. So stellen Sie die Fangwinkel ein:
   • Winkelintervall: Neben Winkelintervall aktivieren Sie das Kontrollkästchen und wählen dann einen der vordefinierten Winkel aus: 10, 15, 30, 45, 90.
   • Benutzerdefinierte Winkel: Neben Benutzerdefinierte Winkel aktivieren Sie das Kontrollkästchen und definieren Sie die benutzerdefinierten Winkel aus, die Sie zum Fangen nutzen möchten, zum Beispiel 12,5 oder 17,5.



5. Sie können verschiedene Fangeinstellungen speichern, indem Sie einen eindeutigen Namen im Feld Speichern unter eingeben und auf Speichern unter klicken.

   Die Einstellungen werden im Ordner \attributes unter dem Modellordner gespeichert.

6. Klicken Sie, um zu speichern und die neuen Einstellungen zu übernehmen.

Sie können die Fangfunktion zum Platzieren eines Skizzenobjekts in einem spezifizierten Abstand in der angegebenen Richtung verwenden. Sie können die Abstandskoordinate im Dialogfeld Geben Sie einen numerischen Wert ein angeben. Im folgenden Beispiel fügen Sie eine Linie hinzu.

1. Klicken Sie auf der Registerkarte Zeichnung auf Linie, um das Linienwerkzeug zu aktivieren.



2. Halten Sie die Strg-Taste gedrückt, und wählen Sie einen Ursprung aus.



3. Zeigen Sie in die Richtung, in der Sie den Startpunkt der Linie platzieren möchten.

   Hier muss die Schraubengruppe 30 mm nach rechts verschoben werden, wobei die neue Position der Gruppe durch die Linie angezeigt wird.



4. Geben Sie den Abstand ein, z. B. 30.

   Das Dialogfeld Geben Sie einen numerischen Wert ein wird eingeblendet.

5. Wenn Sie einen Abstand eingegeben haben, klicken Sie auf OK. Tekla Structures gibt den Startpunkt der Linie an.



6. Wählen Sie einen Endpunkt für die Linie aus.



7. Erstellen Sie zur Überprüfung des Abstands auf Korrektheit eine Bemaßung.
