Zeichnungen drucken

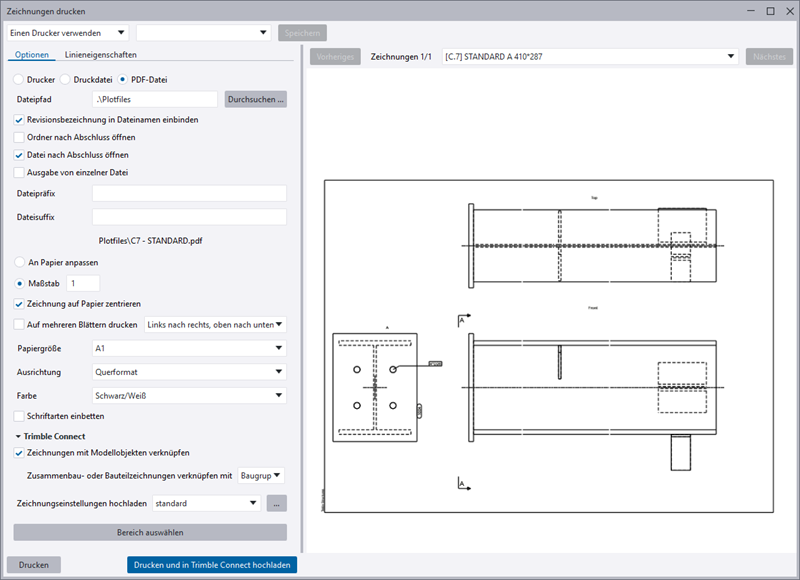

Sie können Zeichnungen als PDF-Dateien drucken, als Plotdateien (.plt) zum Ausgeben auf Druckern/Plottern speichern oder sie auf einem ausgewählten Drucker ausgeben. Zudem können Zeichnungen mit Modellobjekten verknüpft und PDF-Zeichnungen direkt auf Trimble Connect hochgeladen werden. Tekla Structures zeigt im Dialogfeld Zeichnungen drucken eine Echtzeitvorschau der Zeichnungen an. Die Ausgabe der Farben und Linienstärken können Sie ändern.
Beschränkungen beim Drucken
- In einer geöffneten Zeichnung können Sie nur die aktuelle Zeichnung in der Vorschau anzeigen und drucken. Wenn Sie bei geöffneter Zeichnung eine weitere Zeichnung öffnen (zum Beispiel durch Doppelklicken auf eine andere Zeichnung im Dokument-Manager), wird die Vorschau eventuell nicht aktualisiert. Wählen Sie die Zeichnung im Dokument-Manager erneut aus (einfaches Klicken). Die Vorschau sollte nun aktualisiert werden und mit Ihrer Auswahl übereinstimmen.
