Печать чертежей

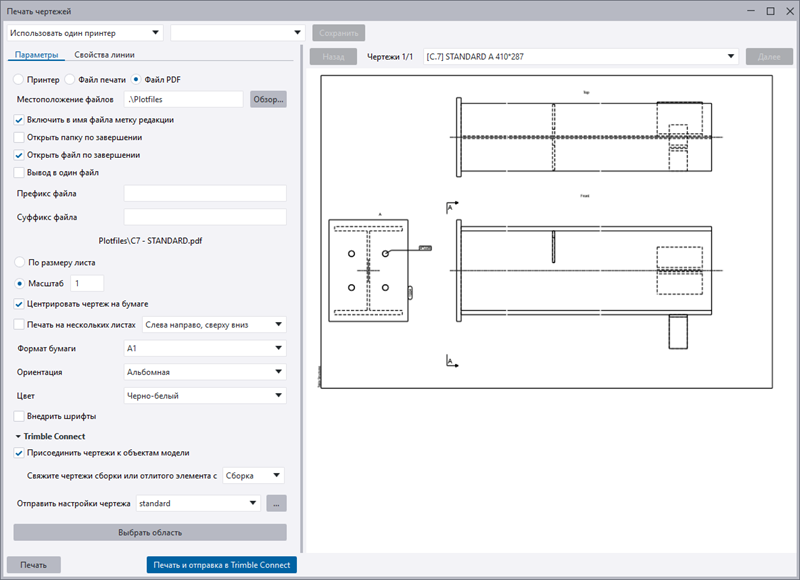

Чертежи можно печатать в PDF, сохранять в виде файлов печати (.plt) для печати на принтере/плоттере, а также выводить на печать на выбранный принтер. Также можно связывать чертежи с объектами модели и отправлять PDF-версии чертежей напрямую в Trimble Connect. Tekla Structures позволяет предварительно просматривать чертежи в реальном времени в диалоговом окне Печать чертежей. Вы можете изменить цвета на выходе и ширину линий.
Ограничения, связанные с печатью
- При наличии открытого чертежа предварительно просмотреть и напечатать можно только текущий чертеж. Кроме того, при открытии другого чертежа (например, двойным нажатием другого чертежа в диалоговом окне Диспетчер документов) содержимое предварительного просмотра может не обновиться. Еще раз выберите чертеж (одним щелчком) в диалоговом окне Диспетчер документов, и содержимое предварительного просмотра обновится в соответствии с выбранным чертежом.
